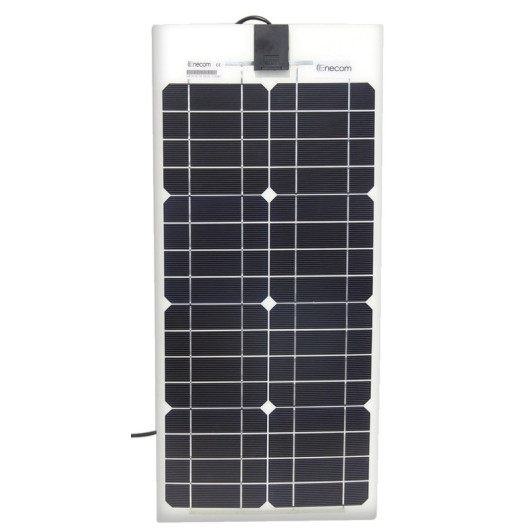

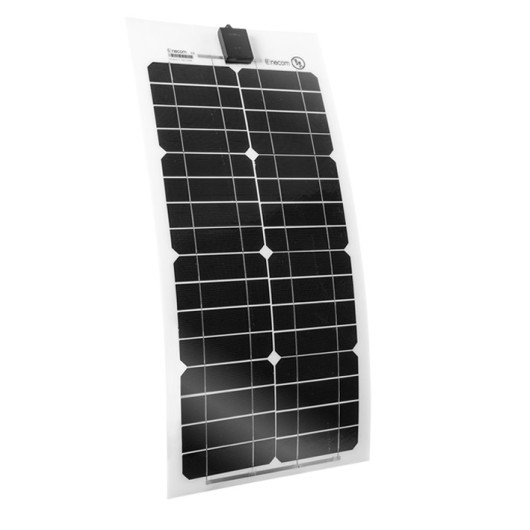

ENECOM Panneau souple HFs 22

Panneau souple 12 V | 22 W | 620 x 292 mm de ENECOM

Panneau solaire compact de puissance 22 W tension 12 V DC de ENECOM pour recharger la batterie auxiliaire de votre bateau, van ou camping-car. Ce panneau souple à cellules monocristallines est souple pour coller.

Un panneau solaire compact

Le HFs 22 est l'un des panneaux solaires pour bateau les plus petits proposés sur le marché, avec ses 620 x 272 mm, il offre une taille réduite permettant de l'encoller sur le roof ou la timonerie du bateau.

Utilisé seul, il sera parfait pour maintenir la charge de la batterie 12V. Mais son point fort réside dans le fait qu'il vous permet de moduler votre installation solaire, c'est-à-dire que si vous n'avez pas la place pour installer un panneau solaire 100 W, vous aurez peut-être la place de coller 4 ou 5 panneaux de 20 W ! Et passer une puissance solaire de 80 W, vous commencez à produire suffisamment de courant pour recharger vos batteries auxiliaires.

Comment installer plusieurs panneaux solaires ?

Lorsque l'on installe des panneaux solaires, vous avez 3 possibilités : la mise en parallèle, la mise en série ou la mise en parallèle + en série. Comprenez pour la dernière solution que vous avez par exemple 4 panneaux : 2 x 2 panneaux en séries mis en parallèle.

Lorsque vous mettez deux panneaux solaires en parallèle, c'est la capacité qui s'additionne ; donc sur le cas de ce panneau 22 W + 22 W = 44 W.

Lorsque vous mettez deux panneaux en série, c'est la tension qui s'additionne ; donc pour le cas du panneau 12 V + 12 V = 24 V.

L'avantage de la mise en série est notamment que si une cellule d'un des panneaux est ombragée ou abimé, la production sera plus optimale que si la même chose se produisait avec des panneaux en série.

La plupart du temps, les batteries auxiliaires 12 V et non pas en 24 V mais ce n'est pas grave car la majorité des régulateurs solaires accepte une tension d'entrée jusqu'à 30 V et adaptent la tension de charge à la tension de la batterie.

Comment s'installe ce panneau solaire ?

Ce panneau est livré en standard avec une prise-allume cigare femelle 12V, vous pouvez au choix la redécouper (attention de faire cette opération panneau couvert par un carton ou objet opaque) afin d'y mettre un connecteur MC4 ou y connecter des WAGO par exemple.

Il est important et impératif de prévoir en plus un régulateur de charge qui permettra de réguler la charge de la batterie. Avec sa puissance de 22W, un régulateur de 10 A suffira, pensez à adapter si vous mettez des panneaux en parallèle.

Il convient aussi de protéger le régulateur de charge en ajoutant un fusible de 5 A en entrée et un en sortie pour protéger les batteries des courts-circuits. Pour cela, utiliser un support fusible.

Pour l'installation, vous pouvez encoller directement le panneau au roof ou au toit avec du mastic type Sikaflex 522 de SIKA.

Caractéristiques du panneau solaire souple ENECOM

• Pour réseau : 12 V DC
• Tension nominale : 17 V
• Tension à vide : 20,2 V
• Courant de charge : 1,3 A
• Courant de court-circuit : 1,4 A
• Cellules : monocristallin
• Température d'utilisation : -40°C à 80°C
• Matériau support : plastique polymer UV résistant
• Dimensions : 620 x 292 x 1,7 mm
• Poids : 0,5 kg
• Diaode anti-retour : non
• Connexion sortie : prise femelle allume-cigare
