Chargeur de batterie DC-DC Orion XS 1400 - VICTRON Energy

Convertisseur et chargeur de batterie de servitude intelligent 12V/24V | Orion XS 1400 - VICTRON Energy

Un chargeur DC-DC polyvalent pour toutes les configurations 12V et 24V

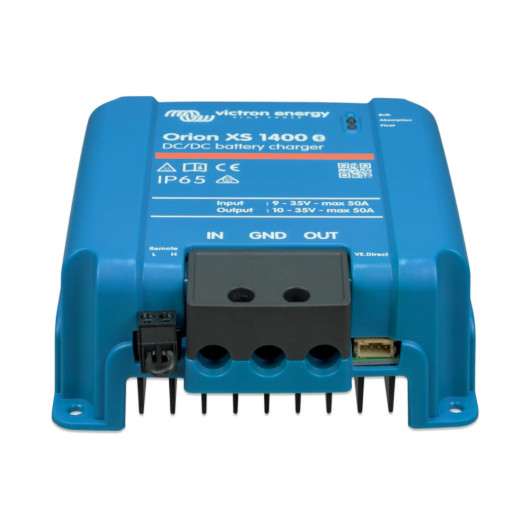

Le chargeur CC-CC (DC-DC) VICTRON Energy Orion XS 1400 est un appareil conçu pour recharger un parc batterie auxiliaire à partir de l'alternateur d'un véhicule ou d'un bateau. Il accepte une plage de tension d'entrée de 9V à 35V (compatible 12V et 24V) et délivre une tension de sortie réglable de 10V à 35V (12V ou 24V).

L'appareil s'adapte automatiquement à votre configuration : il délivre un courant de charge allant jusqu'à 50A en 12V (puissance max. 700W) et adapte son intensité en 24V (jusqu'à 50A) pour respecter sa puissance nominale de 1400W.

🛜 Un paramétrage simple et rapide via Bluetooth

Grâce au Bluetooth Smart intégré, la configuration de l'Orion XS 1400 s'effectue en quelques clics sur un smartphone ou une tablette avec l'application VictronConnect. Il suffit de sélectionner le profil correspondant à la technologie de batterie à recharger (Lithium LiFePO4, Gel, AGM ou Plomb ouvert) ou de créer une courbe de charge personnalisée.

L'application permet également de brider le courant maximal d'entrée et de sortie (par pas de 0,1A) et de paramétrer la détection automatique du moteur tournant, assurant une parfaite compatibilité avec les alternateurs intelligents Euro 5 et Euro 6 (solution pour un montage simple sans câble de signal +APC).

🔧 Une installation rapide et sécurisée

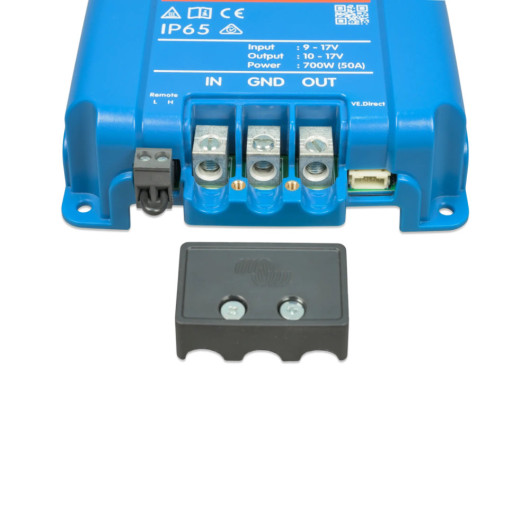

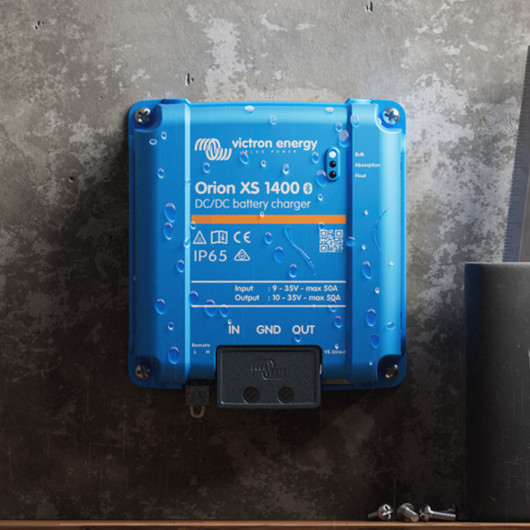

L'installation physique s'effectue en fixant le boîtier verticalement sur un support mural ignifugé, dans un espace ventilé. Les raccordements électriques s'effectuent sur des bornes à vis accessibles, acceptant des câbles de section allant jusqu'à 25 mm².

Un connecteur de commande à distance permet de relier un interrupteur déporté ou un signal de coupure venant d'un BMS Lithium (pour les batteries lithium et l'écosystème Victron). Une fois les câbles d'entrée, de sortie et de masse raccordés, la mise en service se fait directement en validant les réglages sur l'application.

• 💡 Note : pour les batteries lithium avec BMS intégré, aucune autre configuration n'est nécessaire que le choix de la technologie de batterie à recharger.

📄 Homologation ECE R10 pour vos dossiers VASP

Conforme à la directive automobile ECE R10-6, l'Orion XS 1400 garantit une compatibilité électromagnétique avec les réseaux de bord modernes. Cette certification facilite le passage aux mines et la validation de votre dossier VASP auprès de la DREAL pour l'aménagement de votre fourgon, bus ou poids lourd.

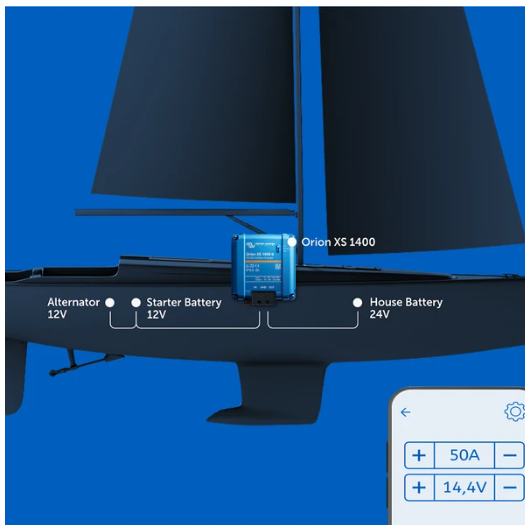

📈 Montage sur bateau avec tensions différentes (ex: Alternateur 12V et parc 24V)

En milieu marin, il est courant d'avoir un moteur principal équipé d'un alternateur 12V avec sa batterie de démarrage dédiée, tout en disposant d'un parc de servitude fonctionnant en 24V pour alimenter des équipements plus puissants (propulseur d'étrave, guindeau, winches électriques).

L'Orion XS 1400 s'intercale entre le circuit de démarrage 12V et le parc 24V : il élève la tension tout en régulant précisément la charge jusqu'à 25A en 24V (700W), sans surcharger ni altérer l'alternateur du moteur.

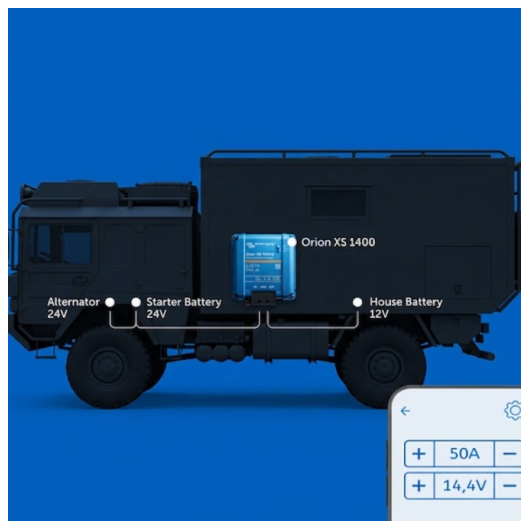

📉 Montage sur véhicule avec alternateur 24V vers parc auxiliaire 12V

Sur les camions, véhicules d'expédition ou poids lourds aménagés, le réseau de bord et l'alternateur fonctionnent généralement en 24V. Cependant, les équipements de confort intérieur (éclairage LED, réfrigérateur à compression, prises USB, chauffage stationnaire) sont la plupart du temps prévus pour fonctionner en 12V.

L'Orion XS 1400 s'installe à la sortie de l'alternateur 24V pour abaisser et stabiliser la tension afin de recharger le parc auxiliaire 12V jusqu'à 50A (700W), évitant ainsi le recours à des abaisseurs de tension séparés.

⚡ Utilisation comme alimentation stabilisée pour équipements sensibles

En plus de son rôle de chargeur de batterie adaptatif à 4 phases, l'Orion XS 1400 peut être configuré via l'application en mode « Alimentation stabilisée ». Dans ce mode, il délivre une tension de sortie parfaitement constante et exempte de parasites, quelle que soit la variation de la tension d'entrée.

Cette fonction est particulièrement utile à bord d'un bateau ou d'un fourgon pour alimenter directement des appareils électroniques sensibles qui ne tolèrent pas les chocs de tension du réseau de bord, comme du matériel informatique, des équipements de télécommunication, des consoles de navigation ou des systèmes audio.

➕ Ce qu'il convient d'acquérir en plus pour le montage

Pour réaliser une installation complète et conforme aux normes de sécurité électrique, il est nécessaire de prévoir :

• Du câble électrique souple section 16 mm² ou 25 mm² adapté à la longueur de votre ligne pour éviter les chutes de tension.
• Des cosses à œillet de diamètre adapté aux bornes de vos batteries et de vos coupe-circuits.
• Un porte-fusible de ligne à positionner au plus près de chaque batterie.
• Un fusible de protection CC adapté au calibrage retenu sur l'application (fusible 60A à 80A selon le courant configuré).

⭐ L'avis technique H2R Équipements

L'arrivée de l'Orion XS 1400 marque une étape chez Victron Energy. Jusqu'à présent, le choix d'un convertisseur DC-DC imposait de sélectionner une référence figée pour chaque combinaison de tension (12/12, 12/24, 24/12, 24/24).

Avec l'Orion XS 1400, ce produit unique couvre l'ensemble de ces besoins grâce à sa plage d'entrée/sortie de 9 à 35V entièrement réglable. Outre son rendement de 98,5 % qui limite l'échauffement et permet de se passer de ventilateur, la possibilité de régler le courant de charge au dixième d'ampère près apporte une grande souplesse pour protéger les alternateurs sollicités. Il vient remplacer les différentes versions de la gamme Orion-Tr.

🧑‍🏭 Nos techniciens sont à votre disposition pour vous conseiller dans le choix du matériel, valider vos schémas électriques et vous guider dans les paramétrages VictronConnect adaptés à votre installation.

⚙️ Caractéristiques techniques

• Plage de tension d'entrée : 9 à 35 V DC
• Plage de tension de sortie : 10 à 35 V DC (réglable)
• Courant de charge réglable : 1 A à 50 A (pas de 0,1 A)
• Puissance de sortie maximale : 700 W (50A en 12V) /1400W (50A en 24V)
• Rendement maximal : 98,5 %
• Consommation à vide : < 100 mA
• Consommation en veille : < 1,5 mA
• Connectivité : Bluetooth Smart, port VE.Direct, VE.Smart Networking
• Indice de protection : IP65 (étanche à la poussière et aux projections d'eau)
• Connectique DC : Bornes à vis (section max. 25 mm²)
• Température de fonctionnement : -20 °C à +60 °C
• Dimensions (H x L x P) : 138 x 124 x 53 mm
• Poids : 0,52 kg
• Certifications et normes : IEC 62477-1, ECE R10-6 (Directive Automobile)
• Garantie fabricant : 5 ans
