OSCULATI Réservoir eaux noires

Réservoir eaux noires rigide Osculati | Cuve marine anti-odeurs

Réservoirs eaux noires en polypropylène épais pour lutter contre les mauvaises odeurs dans le bateau, disponible en plusieurs tailles.

Solution hygiénique et durable pour la gestion des eaux usées à bord

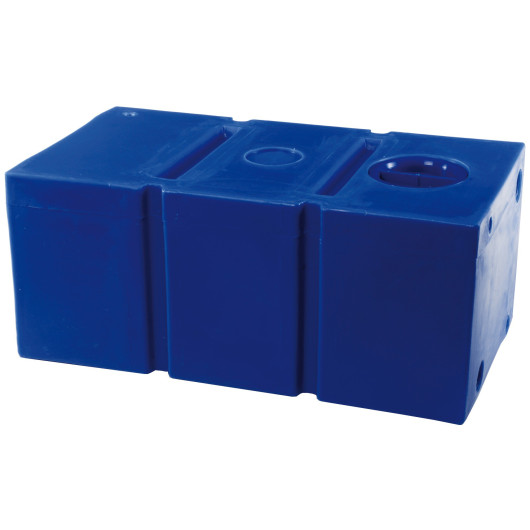

Le réservoir eaux noires OSCULATI est une cuve rigide conçue pour recueillir les eaux usées des WC marins ou eaux grises des douches et éviers. Fabriqué en polypropylène épais, il offre une résistance élevée aux chocs, à la corrosion et aux produits chimiques, tout en limitant efficacement la propagation des mauvaises odeurs.

Conforme à la norme ISO 8099, ce réservoir est équipé de filetages femelles pré-taraudés (1"1/2 et 3/4") pour les entrées et sorties, ainsi que d’une trappe d’inspection facilitant l’entretien et le montage des éléments. Il est disponible en 4 capacités pour s’adapter à tous les besoins et configurations de bateaux.

❓ Eaux noires, qu'est-ce que ça veut dire ?

 En bateau, les eaux noires sont les eaux usées issues des WC du bord. Cette cuve sert donc à les stocker lorsque l'on est au port ou à proximité des côtes afin de ne pas évacuer les eaux souillées dans les zones densément occupées.

❓ Et les eaux grises alors ?

Les eaux grises sont également souillées mais dans une moindre mesure car il s'agit des eaux usées issues des douches, éviers et lavabos du bord. Parfois dans les bateaux, les eaux grises sont dirigées vers la cuve à eaux noires mais c'est rares. On retrouve par contre ces réservoirs d'eaux grises dans tous les camping-cars ou fourgons aménagés. Ce réservoir est compatible eaux noires et eaux grises.

✅ Avantages du produit

• Matériau robuste : polypropylène épais
• Norme ISO 8099 : conformité marine
• Anti-odeurs : conception hermétique
• Regard d’inspection intégré
• Entrées/sorties pré-taraudées : 1"1/2 et 3/4"
• 4 tailles disponibles :
  • 47 L
  • 78 L
  • 130 L
  • 215 L

🔧 Comment installer le réservoir dans mon bateau ?

Le réservoir se positionne donc à proximité cuvette de vos WC marins qu'ils soient électriques ou manuelles bien que pour l'utilisation d'une cuve à eau noire, nous recommandons des WC électriques qui permettent de broyer les matières fécales et papier toilette. À défaut, penser à un kit de transformation :

• 👉 Kit de conversion WC : pompe de transformation de WC marins manuels en WC électriques

Pour la mise en place, il vous faudra de nombreux accessoires supplémentaires. Il peut être installé au dessus ou en dessous de la ligne de flottaison bien que cette dernière solution soit déconseillée. Dans tous les cas, il faut créer sur les sorties et entrées d'eau un col de cygne avec le tuyau allant au-dessus de la ligne de flottaison (anticiper la gîte pour les voiliers).

Pour cela, vous pourrez utiliser un coude anti siphon :

• 👉 Coude anti-siphon : pour l'évacuation, prévoir un diamètre 38 mm pour un WC manuel et un diamètre 25 mm pour un WC électrique. Pour l'entrée d'eau, il s'agit généralement d'un diamètre 19 mm.

Comment connecter les WC au réservoir ?

Pour la connexion des eaux usées provenant des WC, nous vous conseillons la mise en place d'une vanne 3 voies, ainsi lorsque vous êtes en mer les eaux noires partent directement dans l'eau plutôt que de passer par le réservoir :

• 👉 Vanne 3 voies eaux noires : pour tuyau ø 38 mm si vos WC sont manuels
• 👉 Vanne 3 voies à levier : pour des WC électrique (souvent, les WC électriques évacuent via du tuyau ø 25 mm, aussi, prendre un modèle fileté 3/4" et ajouter des raccords filetés 3/4"pour tuyau de ø 25 mm)

Lorsque vous êtes au port, au mouillage ou près de côtes, dans ce cas il faudra orienter le flux vers le réservoir à eaux noir. Pour connecter l'arrivée des eaux noires sur le réservoir, il y a un filetage femelle 1"1/2. Vous aurez donc besoin pour connecter le tuyau :

• 👉 Raccord fileté 1"1/2 mâle : choisir le modèle en fonction du diamètre de vos tuyaux

Les entrées sont pré-filetés mais pas percées. Si l'emplacement ne convient pas, vous pouvez percer le réservoir et installer un raccord grand épaulement :

• 👉 Raccord de plomberie cannelé grand épaulement (le modèle ø 40 mm convient pour du tuyau ø 38 mm)

On n'oublie pas de mettre 2 colliers de serrage sur chaque connexion de tuyau : 👉 Collier de serrage inox marine pour tuyau

Si vous avez besoin de tuyau, découvrez nos tuyaux souples et faciles à mettre en place : 👉 Tuyau d'eau souple spécial eau noire de bateau

Les accessoires nécessaires à la vidange du réservoir

Pour vider le réservoir à eau noir vous pourrez le faire soit :

• Par gravité : si le réservoir est situé largement au-dessus de la ligne de flottaison
• Par pompe manuelle : pour vider dans l'eau de mer 👉 Pompe manuelle spéciale eaux noires MK5 WHALE
• Par pompe électrique : pour vider également dans l'eau de mer 👉 Pompe à broyeur 12V pour eaux noires OSCULATI

Et via un nable sur le pont afin de pouvoir utiliser une station de pompage.

Pour connecter la nable, le bas du réservoir est également doté d'un raccord fileté 1"1/2 femelle, il convient donc d'utiliser un raccord : 👉 Raccord fileté mâle 1"1/2 pour tuyau de ø 38 mm

Il faudra aussi donc une nable pour l'évacuation des eaux noires : 👉 Nable pour pont de bateau.

L'évent : obligatoire pour une installation complète

L'évent, c'est le rereniflard. Indispensable pour un bon fonctionnement du système et pour l'évacuation des mauvaises odeurs. Pour créer un évent il vous faudra :

• 👉 Un évent à fixer sur la coque : permet de faire entrer/sortir l'air du réservoir
• 👉 Du tuyau de ø 15 - 16 mm
• 👉 Un raccord fileté mâle 1/2" pour tuyau de ø 15-16 : en effet, le réservoir offre une connexion filetée femelle pour connecter l'évent

Enfin, sur la ligne de l'évent, il est vivement conseiller d'installer un filtre anti-odeur :

• 👉 Filtre anti-odeur pour réservoir eaux noires

Si votre bateau n'est pas équipé, vous allez peut-être avoir besoin de passe coques, un pour aspirer l'eau et l'autre pour le refoulement :

• 👉 Kit mise en eau pour WC de OSCULATI : permet facilement d'avoir le nécessaire pour connecter en eau un WC marin
• Ou alors, parcourez notre sélection de passe-coques pour bateau.

Surveillez le niveau d'eau, ajouter une jauge à eau

Oui très simplement, c'est d'ailleurs conseillé et l'installation n'est pas compliquée, il faut pour cela 2 accessoires supplémentaires :

• 👉 Un émetteur (capteur) de jauge : à installer sur le réservoir, longueur en fonction de votre réservoir.
• 👉 Une jauge (manomètre) à eaux noires GUARDIAN : permet de suivre précisément le niveau dans la cuve

Il conviendra d'ajouter à la jauge évidemment un interrupteur et un fusible. La jauge fonctionne en 12/24 V DC.

✅ Compatibilité du réservoir

• Tous WC marins (manuels ou électriques) : PAR, RARITAN, RM69, GROCO, OSCULATI, JABSCO
• Bateaux, voiliers, vedettes, camping-cars
• Compatible avec pompes de vidange et jauges de niveau standards
• Installation verticale ou horizontale

⚙️ Caractéristiques du réservoir eaux noires OSCULATI

• Matériau : polypropylène épais rotomoulé
• Norme : ISO 8099 (norme marine pour eaux usées)
• Couleur : bleu
• Trappe de visite : Incluse, étanche même en montage vertical
• Entrées / sorties :
  • 1 filetée femelle 1"1/2
  • 1 filetée femelle 3/4"
