EM / VICTRON Kit installation électrique | autonomie 3 jours | Van aménagé

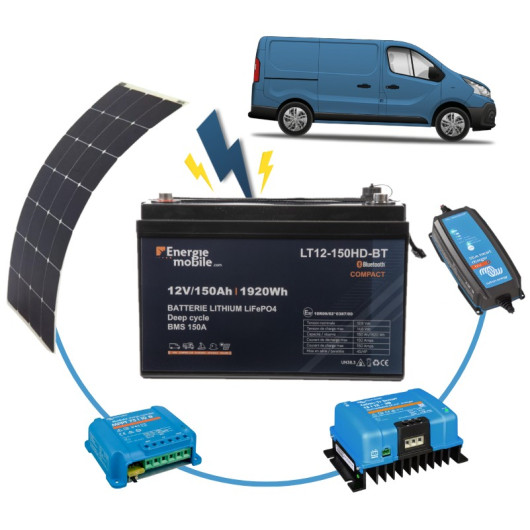

Kit électrique 100 % complet pour van aménagé | 3 jours d’autonomie VICTRON & ENERGIE MOBILE

⚡Le kit idéal pour une installation électrique complète et 3 jours d'autonomie dans votre van aménagé !

H2R Équipements vous présente son kit tout-en-un, prêt à installer, pour créer facilement un réseau électrique sécurisé et conforme aux exigences VASP ! Ce kit regroupe des équipements haut de gamme et fiable avec le panneau solaire et la batterie lithium chez ENERGIE MOBILE ainsi que des systèmes de charge de la marque que l'on ne présente plus : VICTRON ENERGY.

Nous vous avons sélectionné dans ce kit tous les accessoires, connecteurs et câbles nécessaires pour la réalisation d'un circuit électrique à bord d'un petit véhicule de loisir, comme un van aménagé, accompagnés d’un guide d’assemblage simplifié pour le poser facilement vous-même !

❓Quels sont les principaux éléments qui compose ce kit ?

• 1 batterie lithium ENERGIE MOBILE 150 Ah
• 1 panneau solaire ENERGIE MOBILE A-Flex 135 W
• 1 régulateur solaire MPPT VICTRON BlueSolar 75/10 A
• 1 chargeur booster DC/DC VICTRON Orion-Tr 12/30 A
• 1 chargeur secteur 230V VICTRON IP65 12/15 A
• 1 Kit conception de tableau électrique 6 sorties
• Tous les câbles, cosses, fusibles, colle et accessoire pour assembler le tous

❓Pourquoi une autonomie de 72 h est idéale ?

Ce kit est parfait pour passer un grand weekend en totale autonomie électrique dans votre van aménagé. En effet, avec ce kit et sa batterie lithium 150 Ah, vous pouvez alimenter sans recharge :

• Un éclairage intérieur
• Un réfrigérateur d’environ 50 L
• Quelques recharges de téléphone
• De quoi regarder des films sur PC
• Une pompe à eau

Grâce aux performances du panneau solaire souple 135 W, profitez d’une énergie renouvelable, silencieuse et sans contrainte, où que vous soyez.

Tous les accessoires nécessaires sont inclus : câbles, connecteurs et accessoires indispensables pour créer votre système électrique complet.
Aucun achat supplémentaire, aucune surprise : vous êtes opérationnel dès la réception.

⚠️ A noter que l’électroménager et l’éclairage ne sont pas fournis, mais vous trouverez tout ce qu’il vous faut sur notre site pour compléter votre aménagement.

❓ Comment installer ce kit électrique dans mon van aménagé ?

Ne vous en faites pas, nous vous mettons à disposition un guide d'installation ainsi que les notices des fabricantsn pour une installation simple et sécurisée.

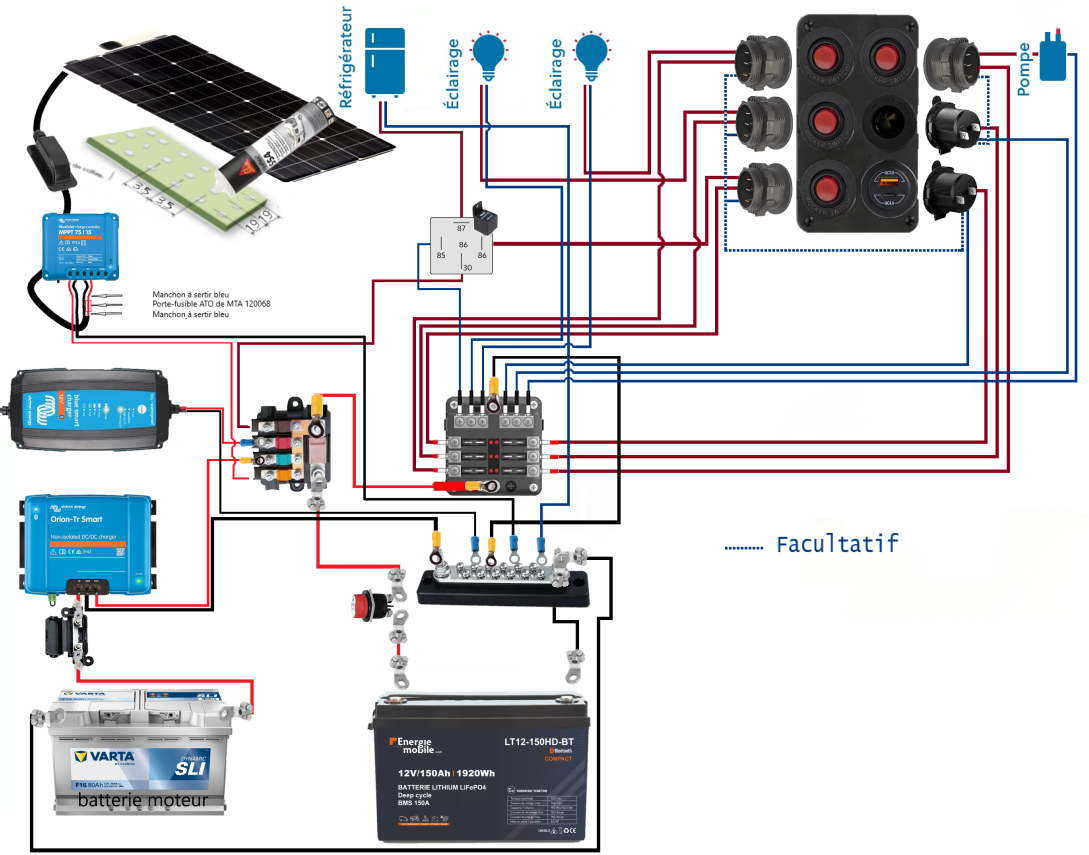

Vous disposez d’un schéma électrique colorisé indiquant clairement :

• Les câbles de charge (noir et rouge clair)
• Les câbles des consommateurs (bleu et rouge foncé)

À partir de ce schéma, le guide vous accompagne pas à pas pour créer votre circuit électrique.

Les sections de câbles et les fusibles sont déjà calculés pour vous.

Vous disposez de 4 mètres entre votre panneau solaire et votre installation électrique, et 3 mètres entre votre batterie moteur et votre future batterie auxiliaire. parfait pour la majorité des minis van, type R Trafic ou VW Transporteur.

⚡ Notre choix de batterie pour ce kit : LT-12 150 ENERGIE MOBILE

En plus de son excellent rapport qualité/prix, cette batterie lithium est garantie 5 ans. Ultra confortable au quotidien, c’est l’un des modèles que nous conseillons et commercialisons le plus auprès de nos clients.

Son application Bluetooth vous permet de visualiser en temps réel sa capacité restante. ℹ️ Pour info, vous disposez de 80A de réserve, au-delà l'usure de la batterie sera plus rapide.

Vous pouvez sans problème ajouter un convertisseur à cette installation.

⚠️ Attention : la puissance maximale de celui-ci ne pourra pas excéder 1200 W avec cette batterie

⚡ Les systèmes de charge inclus dans ce kit électrique

Panneau solaire souple A-Flex 135 W

Compact et performant, ce panneau solaire est capable de recharger la moitié de la batterie en 7 h d’ensoleillement franc.

💡 En pratique, par temps ensoleillé, il compense largement la consommation d’un réfrigérateur d’environ 50 L.

Chargeur DC-DC VICTRON Orion-Tr 12/30A

Avec son courant de charge de 30 A, il ne faut que 3,3 heures pour recharger la batterie de 0 à 100 % en roulant.

Idéal pour optimiser la recharge pendant vos trajets, même les plus courts.

Chargeur secteur VICTRON Blue Smart IP65 12/15A

Comptez 10 h pour une recharge complète, soit une nuit.

💡 En statique au camping, laissez le chargeur connecté au réseau 230 V pour alimenter vos consommateurs sans puiser dans votre batterie.

❓ Quels consommateurs pourrai-je monter à bord de mon véhicule ?

Ce kit permet d’alimenter les équipements essentiels : réfrigérateur 12V, éclairage LED, pompe à eau, prises USB, chargeurs, et petits appareils via convertisseur. Il offre une autonomie confortable pour les courts séjours à moyens.

• Le réfrigérateur :

Indifféremment du modèle et la technologie, un relais de puissance est fourni dans ce kit, il vous permettra aussi bien d'installer un réfrigérateur à compression qu'un réfrigérateur à absorption.

• L'éclairage :

Là aussi, tout éclairage 12V est possible, seule la puissance de ces éclairages serra limitée, en fonction de la distance entre vos points lumineux et l'interrupteur.

❓ Pourrais-je passer la certification VASP avec cette installation ?

Oui ! tous les composants du kit sont conformes à la réglementation R10 compatibles avec une homologation VASP. Ils respectent les normes CE et sont adaptés aux installations électriques 12V en véhicule aménagé.

⚠️ À noter que l’installation doit être réalisée proprement et selon les règles pour être validée.

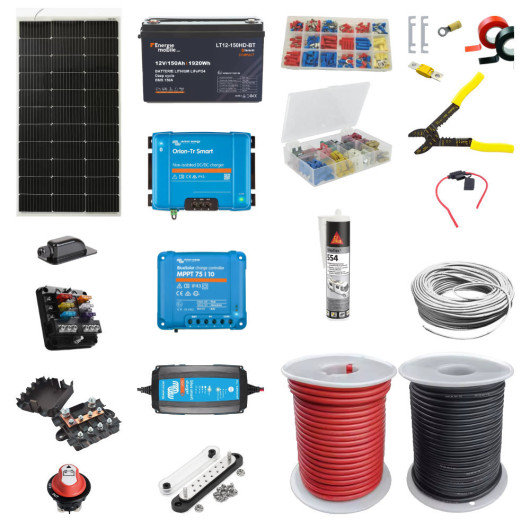

📦 Contenu détaillé du kit

🔋 Stockage et alimentation

• 1x Batterie lithium EM LT 150 Ah
• 1 x Chargeur booster DC-DC : VICTRON Orion-TR 12/30
• 1 x Chargeur AC-DC : VICTRON BluSmart Charger 12/15
• Sangle pour batterie – TREM kit sangle batterie
• Bornier négatif – EM 2 bornes M6 + 12 vis M4

☀️ Production solaire

• Panneau solaire – EM PERC A-Flex 135 W
• Régulateur solaire – VICTRON BluSolar 75/10
• Rallonge solaire + régulateur 3 m – OMERIN Câble surgainé 2 x 2,5 mm²
• Colle pour panneau solaire – Sikaflex 554
• Passe-fils étanche – CARBEST passe toit à coller

🛡️ Distribution et protection

• Porte-fusible automobile ATO – MTA étanche
• Porte-fusible de distribution 5 fusibles – EM DC5 HP
• Porte 6 fusibles avec borniers + / - – EM
• Porte fusible MidiVal
• Assortiment de 80 fusibles ATO – MTA boîte standard
• Fusibles lame MIDI 30 A (x4) – MTA
• Fusibles lame MIDI 60 A (x2) – MTA
• Fusible MegaVAL 125 A – MTA
• Coupe-circuit – EM compact

🔌 Câblage et accessoires

• Câble 2 x 0,75 mm² (10 m) – ROHS
• Câble souple 2,5 mm² rouge (4 m) – NEXANS
• Câble souple 2,5 mm² noir (4 m) – NEXANS
• Câble 6 mm² rouge (2 m) – H07V-K
• Câble 6 mm² noir (2 m) – H07V-K
• Câble 16 mm² rouge (5 m) – H07V-K
• Câble 16 mm² noir (5 m) – H07V-K
• Cosses à vis pour câble 16 mm² (x9) – NINIGI œil 8 mm
• Cosses plates carrées M5 (x2) – MTA
• Cosses à œil Ø 8 pour câble 6 mm² (x2) – Crosseven
• Assortiment de 200 cosses à sertir – NINIGI kit
• Pince à dénuder et sertissage – STANLEY multipince
• Rubans adhésifs diélectriques

⚠️ Conçu sur mesure avec découpe de câble, ce kit ne peut être retourné
