QUICK Guindeau Rider R3 12 V | 1400 W

Guindeau Rider R3 12 V 1400 W QUICK pour bateau

QUICK est une entreprise italienne qui conçoit et fabrique divers équipements que nous retrouvons sur nos bateaux. Son expertise est avérée dans des domaines de haute technicité, tels que les propulseurs, les chauffes-eau, des stabilisateurs gyroscopiques, mais aussi des luminaires et bien évidement l'univers du mouillage.

Convaincus de la qualité et la durabilité des produits de la marque QUICK, de nombreux constructeurs les installent sur les bateaux neufs de série.

Le guindeau Rider R3 12 V 1400 W dispose d'un axe vertical, ainsi le moteur électrique se loge dans la baille à mouillage. Ceci procure de multiples avantages : protection des projections d'eau / longévité / l'élégance d'un pont dégagé / manœuvres facilitées. Le bateau est plus esthétique, sans renier sur la performance du matériel.

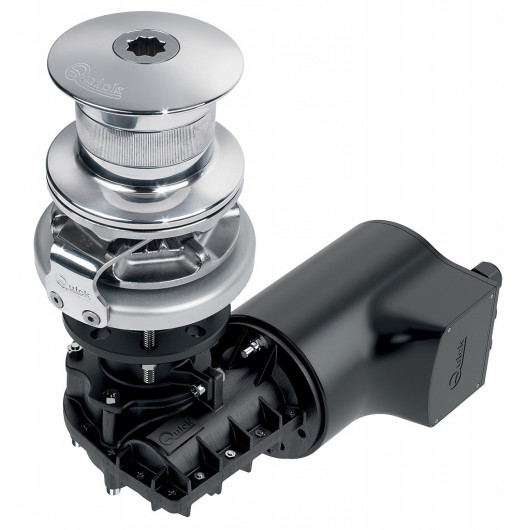

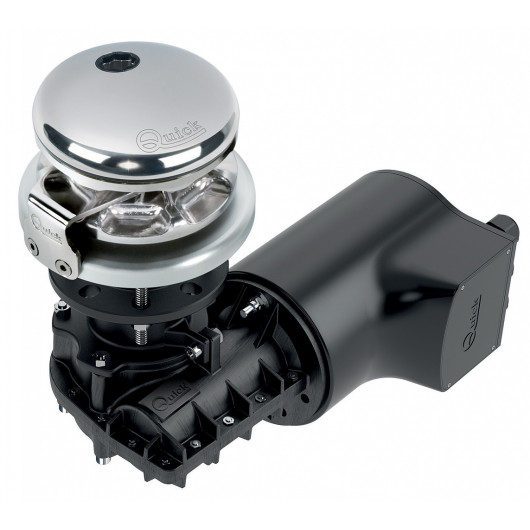

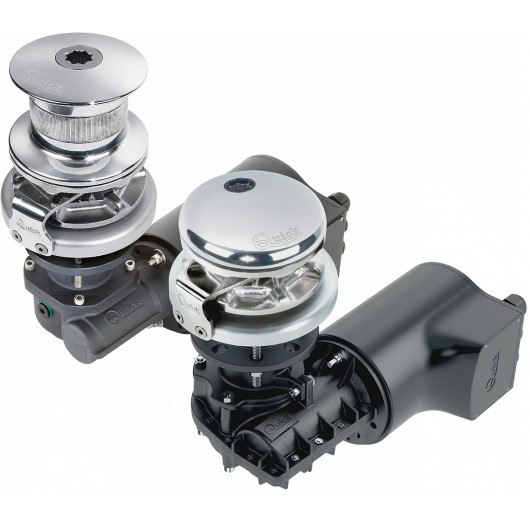

Ce guindeau d'une puissance de 1400 W sera idéal pour remonter l'ancre de votre bateau compris entre 9 et 14 m. Grâce aux aimants que QUICK intègre systématiquement dans ses barbotins, en ajoutant un compteur de chaine, vous connaitrez avec précision la longueur déployée ou restante. Afin de s'adapter à vos besoins, nous proposons ce guindeau pour de la chaine de 8 ou 10 mm, avec ou sans poupée.

Avec une base en aluminium anodisé, le guindeau est plus léger, mais tout aussi résistant aux conditions marines.

Comment installer mon Guindeau Rider R3 12 V 1400 W QUICK de façon optimale ?

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier. Tolérance positive de 10°C max admise

• Les surfaces supérieures et inférieures doivent être plates et parallèles, sinon compenser en ajoutant de la matière.
• L'épaisseur du pont doit être comprise entre 25 et 50 mm
• Le barbotin doit être positionné légèrement en dessous du davier (environ 5°), afin d'éviter un frottement de la chaine contre le guindeau.

• Utiliser le gabarit pour le perçage des différents trous : Goujons, passage de chaine, arbre.
• Nettoyer les trous et protéger les tranches de l'humidité en appliquant une résine, peinture, enduit etc.
• Positionner le joint caoutchouc sur le pont
• Mettre en place le motoréducteur, en insérant l'arbre
• Pour un placage plus homogène, un serrage en quinconce sera privilégié

Fonctionnement

L'utilisation du guindeau se fait systématiquement avec un moteur en fonctionnement.

Pour jeter l'ancre : Avec la manivelle, bloquer l'embrayage puis contrôler la descente avec l'interrupteur "down" . Il est possible de faire descendre l'ancre par son propre poids, en contrôlant la vitesse avec la manivelle pour fermer plus ou moins l'embrayage.

Pour remonter l'ancre : une fois l'embrayage du barbotin correctement verrouillé, appuyer sur le bouton "up". Essayer de garder la chaine la plus verticale possible. Contrôler la remontée jusqu'à positionner l'ancre sur le davier.

Caractéristiques techniques du guindeau Rider R3 12 V 1400 W QUICK

• Tension : 12 V
• Force de traction maximale instantanée : 1100 kg
• Charge de travail
  • Force de relevage : 150 kg
  • Charge de rupture : 450 kg
• Vitesse de relevage

  • A la charge de travail : 17,5 m/min
  • Maximale : 33 m/min
• Section de câblage minimale : 50 mm²
• Disjoncteur de protection : 100 A.
• Poids :
  • Modèle sans poupée : 19,4 Kg
  • Modèle avec poupée : 21,4 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine et cordage, 8 et 10 mm ISO & DIN766
• Relais d'inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d'utilisateur
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d'installation, vous y trouverez les recommandations et détails supplémentaires.
