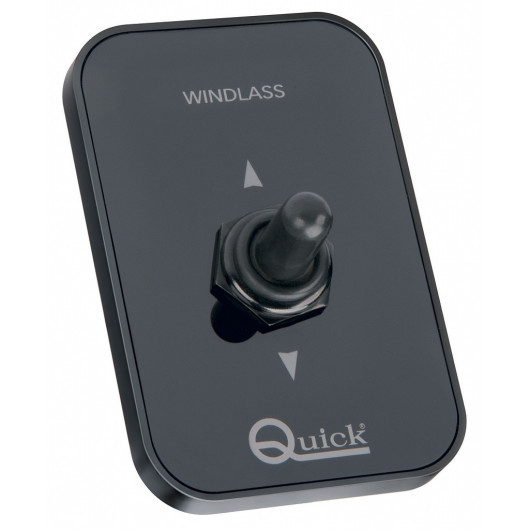

QUICK Tableau de commande WCS820

Tableau de commande WCS820 QUICK pour bateau

Quick est une entreprise italienne qui conçoit et fabrique des produits de hautes qualités destinés à l'univers nautique. Leur offre est très large, puisqu'ils maitrisent parfaitement les univers de l'éclairage, du mouillage, du chauffe-eau, du propulseur, et même des stabilisateurs gyroscopiques.

Le mouillage de votre bateau est un élément de confort et de sécurité. Quick, fort de sa solide expérience dans le matériel de précision nautique, propose des systèmes de commandes fiables et innovants.

En complément de boutons poussoirs ou d'une télécommande à proximité de votre baille à mouillage, cet interrupteur vous facilitera vos manœuvres en vous évitant des aller-retours entre le poste de pilotage et votre guindeau.

Comment installer mon tableau de commande WCS820 QUICK de façon optimale ?

• Le tableau de commande WCS820 se fixe en applique, sur une surface plate, lisse et nettoyée.
• Prévoir de faire une entaille derrière le support pour encastrer l'interrupteur
• Positionner le tableau et faire des repères des 4 trous
• Effectuer des pré-trous, qui faciliteront le vissage
• Insérer la rondelle plastique, puis la rondelle frein, avant de placer l'interrupteur sur le support
• Visser le capuchon plastique
• Fixer le support à l'aide des 4 vis fournies
• Appliquer le film adhésif en veillant à ne pas toucher la partie encollée (température d'application conseillée, mini 18°C)

Fonctionnement de l'appareil :

• Interrupteur 3 positions : up / down / neutre

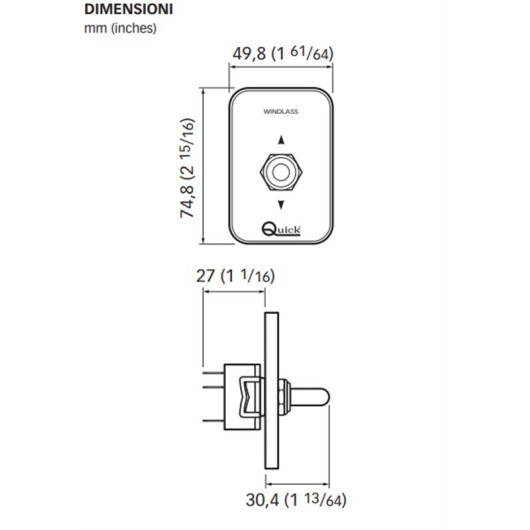

Caractéristiques techniques de mon tableau de commande WCS820 QUICK

• Dimensions : 74,8 x 49,8 mm
• Dégagement de l'interrupteur : 30,4 mm

Contenu de la livraison

• Tableau de commande
• Interrupteur
• Rondelle plastique
• Rondelle frein
• Joint d'étanchéité en néoprène
• 4 vis auto foreuses
• Capuchon plastique de l'interrupteur
• Adhésif de finition noir WCS820
• Manuel d'utilisation
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d'installation, vous y trouverez les recommandations et détails supplémentaires.
