QUICK Guindeau Rider R3 12 V | 1000 W

Guindeau Rider R3 12 V 1000 W QUICK pour bateau

L'entreprise italienne QUICK est renommée dans le domaine des produits nautiques à haute technicité. Elle est devenue leader dans le domaine, grâce à son expertise dans la fabrication et l'assemblage des luminaires, mais aussi des chauffes-eau, des stabilisateurs gyroscopiques, des propulseurs d'étrave et de poupe. Elle est également reconnue pour ses solutions de mouillage de haute qualité.

L'engagement de la firme italienne envers la qualité et l'innovation se reflète dans chaque produit qu'elle fabrique, ce qui en fait un partenaire de confiance pour les professionnels de l'industrie nautique. De nombreuses marques choisissent les guindeaux QUICK équiper les bateaux neufs.

L'axe vertical du guindeau Rider R3 12 V 1000 W permet de loger le moteur électrique dans la baille à mouillage. Il est donc d'avantage protégé contre les projections d'eau, et le pont est plus dégagé. En plus de libérer de l'espace pour les manœuvres, le bateau est plus esthétique, sans renier sur la performance du matériel.

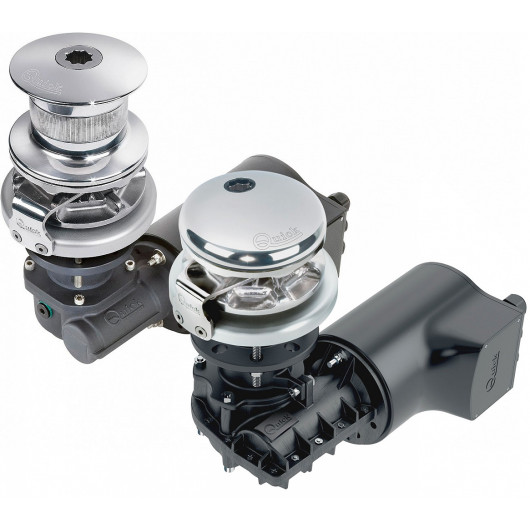

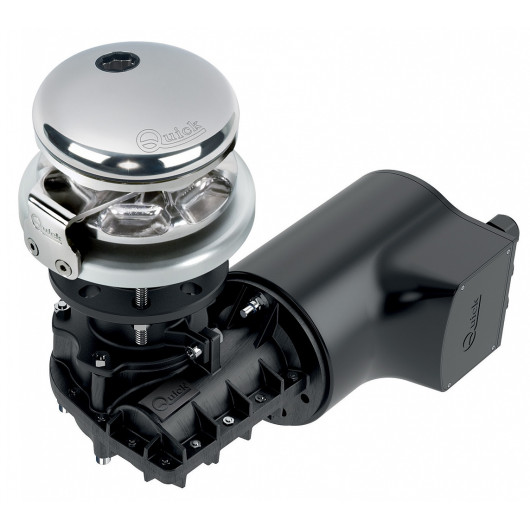

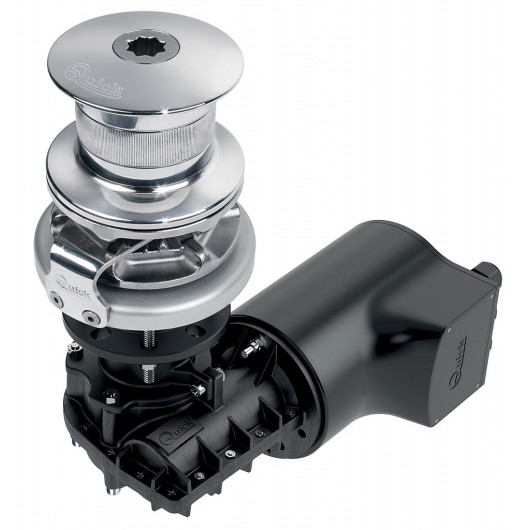

Selon la zone de navigation et le type de navire, ce guindeau d'une puissance de 1000 W sera idéal pour votre bateau compris entre 8 et 12 m. QUICK intègre systématiquement des aimants capteurs, en ajoutant un compteur de chaine, vous connaitrez avec précision la longueur déployée ou restante. Nous proposons ce guindeau pour de la chaine de 8 ou 10 mm, avec ou sans poupée.

Performance, longévité et légèreté ? En effet, grâce à sa base en aluminium anodisé, le gain de poids est remarquable. L'anodisation protégera le matériel contre les agressions du milieu salin.

Comment installer mon Guindeau Rider R3 12 V 1000 W QUICK de façon optimale ?

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier. Tolérance positive de 10°C max admise

• Les surfaces supérieures et inférieures doivent être plates et parallèles, sinon compenser en ajoutant de la matière.
• L'épaisseur du pont doit être comprise entre 25 et 50 mm
• Pour assurer un fonctionnement optimal et éviter un frottement excessif de la chaine, le barbotin doit être positionné en dessous du davier (environ 5°).

• Positionner le gabarit de perçage, et percer les différents trous : Goujons, passage de chaine, arbre.
• Nettoyer les trous et protéger les tranches de l'humidité en appliquant une résine, peinture, enduit etc.
• Positionner le joint caoutchouc sur le pont
• Mettre en place le motoréducteur, en insérant l'arbre
• Pour un placage plus homogène, un serrage en quinconce sera privilégié

Fonctionnement

Avant d'actionner votre guindeau, démarrer au préalable votre moteur.

Pour jeter l'ancre : en desserrant l'embrayage avec la manivelle, il est possible de déployer la chaine manuellement, on agit sur la vitesse de descente de la chaine, ou électriquement avec l'embrayage serré et en appuyant sur l'interrupteur "down".

Pour remonter l'ancre : une fois l'embrayage du barbotin correctement serré, appuyer sur le bouton "up". En jouant sur les manœuvres du bateau, la chaine devra rester le plus vertical possible. Contrôler la remontée jusqu'à positionner l'ancre sur le davier.

Caractéristiques techniques du guindeau Rider R3 12 V 1000 W QUICK

• Tension : 12 V
• Force de traction maximale instantanée : 1000 kg
• Charge de travail
  • Force de relevage : 120 kg
  • Charge de rupture : 370 kg
• Vitesse de relevage

  • A la charge de travail : 20,4 m/min
  • Maximale : 39,6 m/min
• Section de câblage minimale : 35 mm²
• Disjoncteur de protection : 80 A.
• Poids :
  • Modèle sans poupée : 17,1 Kg
  • Modèle avec poupée : 19,1 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine & cordage, 8 et 10 mm ISO & DIN766
• Relais d'inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d'utilisateur
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d'installation, vous y trouverez les recommandations et détails supplémentaires.
