QUICK Guindeau Prince DP3 24 V | 1500W

Guindeau Prince DP3 24 V 1500 W QUICK pour bateau

Quick est une entreprise italienne qui conçoit et fabrique des produits de hautes qualités destinés à l'univers nautique. Leur offre est très large, puisqu'ils maitrisent parfaitement les univers de l'éclairage, du mouillage, du chauffe-eau, du propulseur, et même des stabilisateurs gyroscopiques.

La marque QUICK est particulièrement réputée dans l'univers du mouillage de votre bateau. En effet, la majorité des constructeurs de nouvelles unités installent des guindeaux de l'entreprise Italienne.

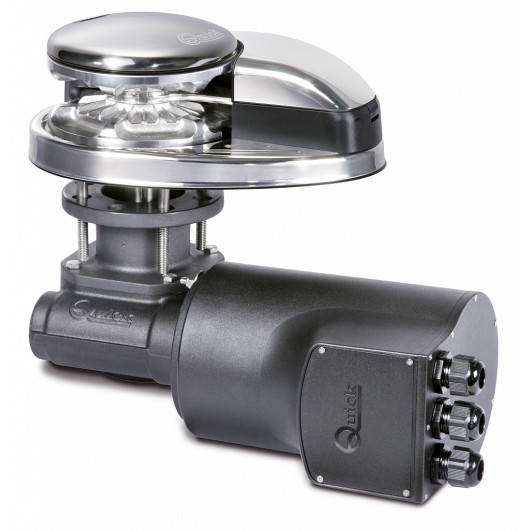

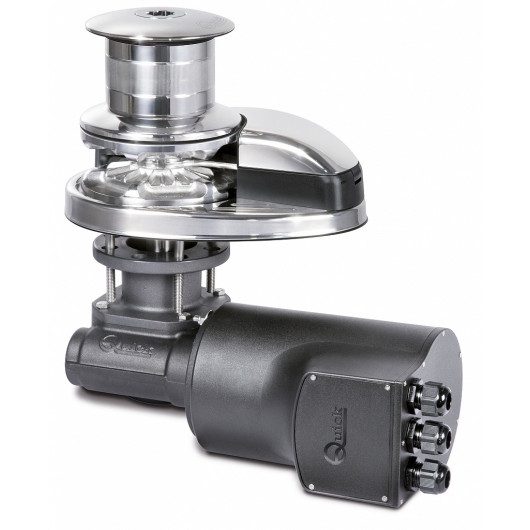

Le guindeau Prince DP3 24 V 1500 W QUICK, avec son axe vertical, se décline en barbotin de 8 ou 10 mm, avec ou sans poupée. Le moteur se trouve dans la baille à mouillage. L'avantage est multiple avec tout d'abord un gain de place, mais aussi une esthétique plus soignée et enfin une excellente protection contre les projections d'eau. Il dispose d'un écubier discret qui guidera la chaine lors de la remontée. Grâce à son capteur de compteur de chaine intégré, vous pourrez facilement contrôler les longueurs de chaine utilisée ou restante, en connectant un compteur.

Il sera idéal pour équiper un bateau d'environ 8 -12 m, selon le poids et la taille de votre bateau et la profondeur de la zone de mouillage généralement fréquentée.

La base du guindeau et la poupée (pour la version équipée) sont réalisées en inox 316.

Comment installer mon Guindeau Prince DP3 24 V 1500 W QUICK de façon optimale ?

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier. Tolérance positive de 10°C max admise

• Les surfaces supérieures et inférieures doivent être plates et parallèles, sinon compenser en ajoutant de la matière.
• L'épaisseur du pont doit être comprise entre 30 et 50 mm
• Hauteur d'implantation : Le barbotin doit se situer en dessous du davier, (5° maximum) ou à la même hauteur. Dans le cas où il se trouve au-dessus, la chaine pourrait frotter dessus.

• Positionner le gabarit de perçage, et percer les différents trous : Goujons, passage de chaine, arbre.
• Nettoyer les trous et protéger les tranches de l'humidité en appliquant une résine, peinture, enduit etc.
• Positionner le joint caoutchouc entre le pont et la partie supérieure du guindeau.
• Mettre en place le motoréducteur, en insérant l'arbre
• Visser les 4 écrous sur les goujons, sans oublier les rondelles frein. Serrer en alternance les écrous (quinconce) de manière à plaquer la bride de manière plus homogène.

Pour optimiser l'espace de la baille à mouillage, il existe deux solutions, faire pivoter le motoréducteur tous les 45°, ou retourner le réducteur par rapport à la bride.

Fonctionnement

La manivelle permet de verrouiller (sens horaire) ou déverrouiller (sens antihoraire) l'embrayage.

Pour jeter l'ancre : Il est possible de faire descendre électriquement la chaine, embrayage serré et en appuyant sur l'interrupteur "down". Où desserrer l'embrayage afin de libérer la chaine manuellement, agir sur la vitesse de descente, en réglant la fermeture de l'embrayage à l'aide de la manivelle.

Pour remonter l'ancre : Le moteur du bord doit être démarré, embrayage du barbotin bien serré, appuyer sur le bouton "up". En jouant sur les manœuvres du bateau, essayer de garder la chaine à la verticale lors de la remontée, de manière à ce qu'elle ne passe pas sous le bateau au risque de l'abimer, ni trop tendue en avant pour éviter de rajouter la charge du bateau au poids du mouillage. Contrôler la remontée jusqu'à la fin pour ne pas faire taper l'ancre sur l'étrave. L'ancre étant remontée, assurer le mouillage avec une garcette sur un point fixe (taquet, pontet ... ), et reprendre la navigation.

Caractéristiques techniques du guindeau Prince DP3 24 V 1500 W QUICK

• Tension : 24 V
• Force de traction maximale instantanée : 1100 kg
• Charge de travail
  • Force de relevage : 180 kg
  • Charge de rupture : 470 kg
• Vitesse de relevage
  • À la charge de travail : 19,0 m/min
  • Maximale : 29,7 m/min
• Section de câblage minimale : 25 mm²
• Disjoncteur de protection :50 A
• Poids :
  • Modèle sans poupée : 21,3 Kg
  • Modèle avec poupée : 23,2 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine & cordage, 8 ou 10 mm ISO
• Relais d'inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d'utilisateur
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d'installation, vous y trouverez les recommandations et détails supplémentaires.
