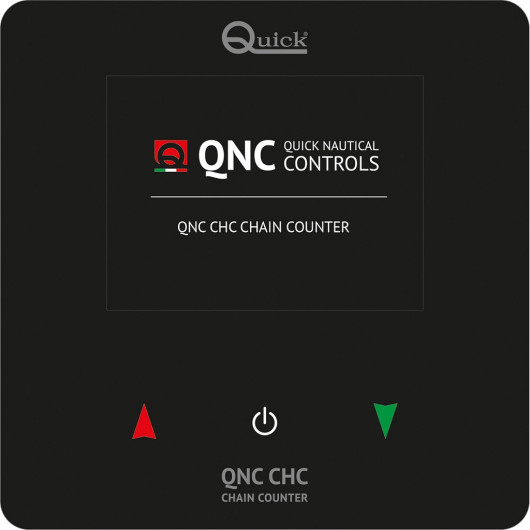

QUICK Tableau compteur de chaine QNC CHC 12/24V

Tableau compteur de chaine QNC CHC 12/24V QUICK pour bateau

Quick est une entreprise italienne qui conçoit et fabrique des produits de hautes qualités destinés à l'univers nautique. Leur offre est très large, puisqu'ils maitrisent parfaitement les univers de l'éclairage, du mouillage, du chauffe-eau, du propulseur, et même des stabilisateurs gyroscopiques.

Le mouillage de votre bateau est un élément de sécurité. Afin d'assurer une bonne tenue sur l'ancre, il est nécessaire qu'une longueur suffisante de chaine soit déposée au fond de l'eau.

En complément de marqueurs de chaine, il devient indispensable d'installer un compteur de chaine, en effet, selon les conditions de vent, d'environnement, d'expérience de l'équipage, de clarté de l'eau, qui ne s'est pas déjà demandé combien de chaine était descendue ?

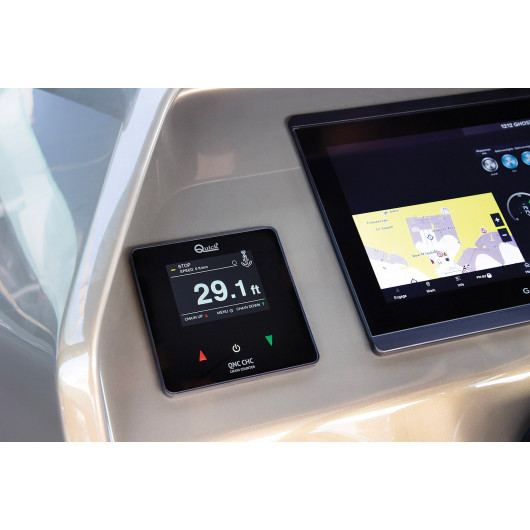

Tout en restant à la barre, le marin pourra actionner le guindeau, grâce aux boutons ayant la technologie tactile sensitive "montée descente" en connaissant précisément la longueur de chaine libérée. Bien sûr, le contrôle visuel en fin de manœuvre reste indispensable, au moment d'installer le système d'amortisseur de mouillage.

Une trop courte longueur vous fera certainement déraper et au contraire, une trop grande longueur entrainera un cercle d'évitage trop important par rapport à l'environnement (cailloux ou autres bateaux).

Quick, fort de sa solide expérience dans le matériel de précision nautique, propose des afficheurs précis, fiables et innovants.

Comment installer mon compteur de chaine QNC CHC QUICK de façon optimale ?

Le compteur de chaine QUICK est compatible avec tout guindeau QUICK ou autres marques LOFRANS, ITALWINCH, LEWMAR s'il est équipé d'un capteur avec aimant. Il est possible d'améliorer la précision avec plusieurs aimants.

Montage du boitier :

• Déterminer l'endroit le plus approprié pour placer l'écran (une cloison non structurelle, un espace derrière accessible pour le passage du câble et le serrage de la bague
• Éviter les interférences électromagnétiques, en respectant une distance minimum de 25 cm du compas, 50 cm d'un récepteur radio, 1 m d'un émetteur radio
• La surface doit être plate, lisse et propre.
• Positionner le gabarit et le fixer à l'aide d'un ruban adhésif.
• Réaliser les 4 trous à l'aide d'une perceuse et d'un foret de 11,5 mm
• Créer le trou d'encastrement avec une scie oscillante, puis ébarber les bords, puis enlever le gabarit
• Appliquer le joint adhésif sur l'appareil après avoir enlevé le papier de protection (pour une meilleure adhérence, une température > 18°C est requise)
• Visser les goujons de fixation dans les 4 coins de l'appareil
• Mettre le compteur en place
• Par-derrière, sur chaque goujon, mettre en place la languette en forme de "U", la rondelle frein puis serrer l'écrou. Attention, pour un meilleur maintien, si l'épaisseur du support est < 10 mm, le "U" sera tourné vers le haut, dans le cas contraire, il sera orienté vers le bas.
• Le boitier est désormais en place et bien fixé; vous pouvez enlever le film de protection transparent.

Connexion électrique :

• Couper l'alimentation avant de raccorder le compteur de chaine
• Adapter la section de câble à la longueur nécessaire
• Prévoir un fusible de 4A sur l'alimentation du capteur
• Prévoir un interrupteur permettant d'allumer ou éteindre le compteur QUICK QNC CHC
• L'alimentation en 12 ou 24 V ne doit pas provenir du parc batterie moteur
• Connecter au réseau CAN BUS en vissant la prise M12 mâle à l'appareil en tenant compte du détrompeur.

Ci-dessous, nous vous recommandons de télécharger le manuel d'installation, vous y trouverez les recommandations et détails supplémentaires.

Fonctionnement de l'appareil :

Le compteur QUICK QNC CHC vous permettra :

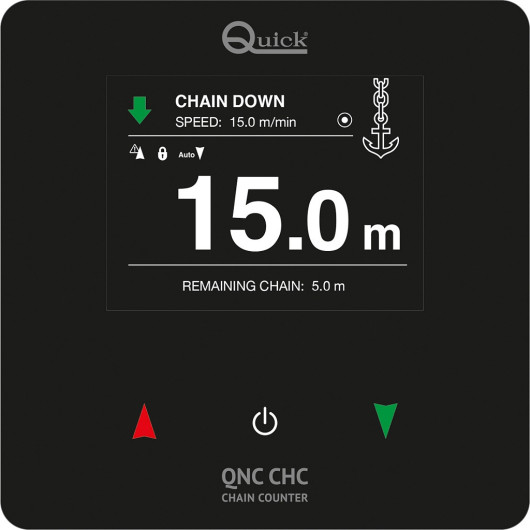

• d'afficher la longueur de chaine mise à l'eau

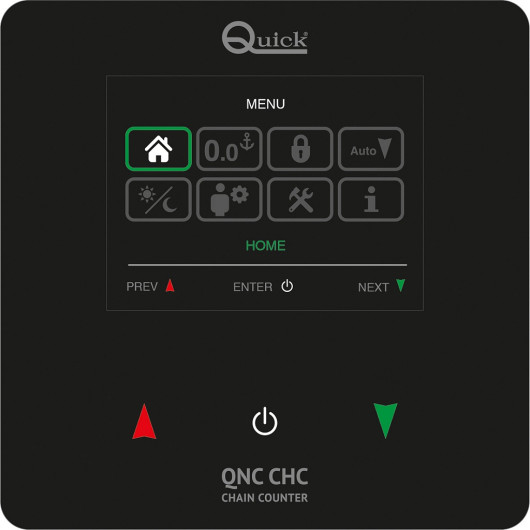

• de gérer les paramètres de fonctionnement
• de contrôler les actions du guindeau
• de vous alerter en cas de dysfonctionnement de type tension basse

Caractéristiques techniques du compteur de chaine QNC CHC QUICK

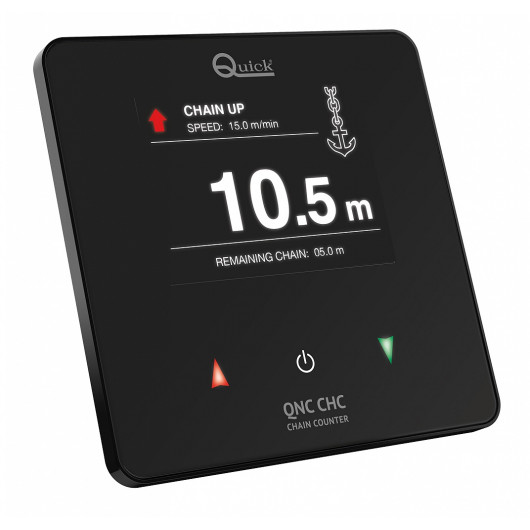

• Écran graphique couleur IPS 3,5" haute luminosité
• Façade en verre
• 3 touches de fonction capacitives
• Mesure en mètres, en pieds ou brasses
• Indication de la longueur de chaine restante dans la baille à mouillage
• Compatible avec les guindeaux ayant le mode largage rapide de la chaine.
• Mise en réseau du bord via un câble CAN BUS 5 broches
• Étanchéité : IP67
• Alerte de tension faible
• Tension d'alimentation 12 ou 24 V.
• Plage de température : -20°C à +70°C

Contenu de la livraison

• Compteur de chaine
• Kit capteur compteur de chaine
• Joint et vis de fixation
• Câble d'alimentation de 0,5 m
• Couvercle de protection
• Gabarit de perçage
• Manuel d'installation et conditions de garantie
