Transpondeur AIS Classe B B620S AMEC avec splitter intégré et une puissance d'émission de 2 W

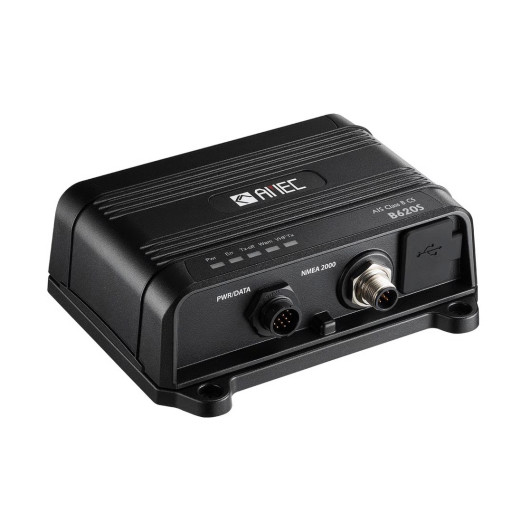

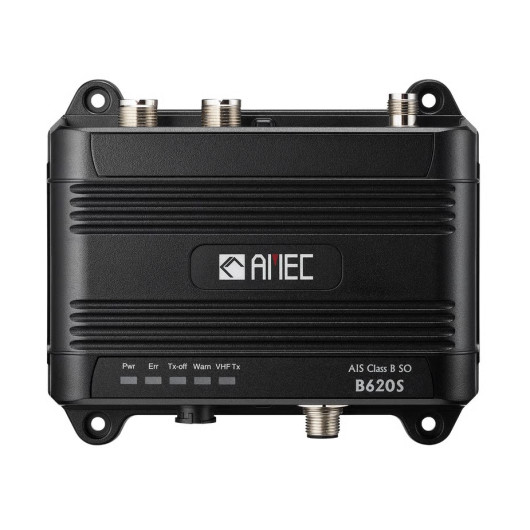

Le B620S est un transpondeur AIS Classe B doté d'un splitter VHF intégré, permettant d'utiliser une seule antenne pour la VHF et l'AIS. Une version pensée pour simplifier l'installation à bord.

🔀 Un transpondeur AIS avec splitter intégré pour une installation simplifiée

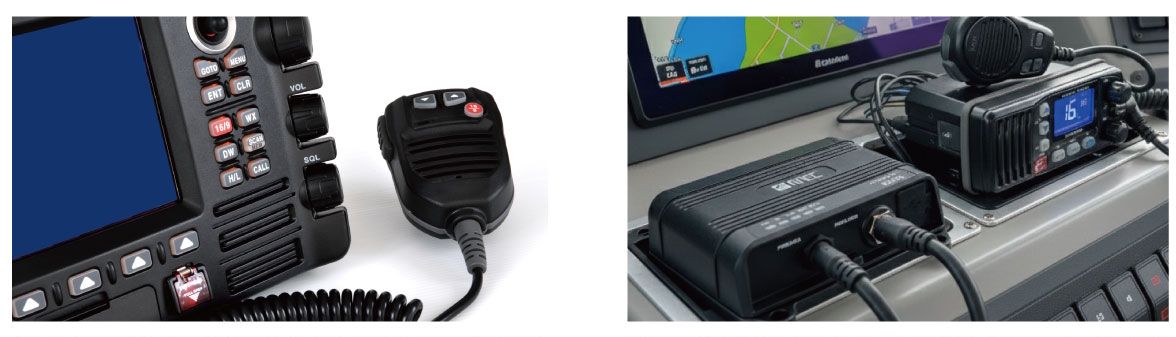

Comme le B620, le B620S émet et reçoit les données AIS : il transmet en continu la position, la vitesse et le cap de votre bateau tout en recevant celles des navires environnants. Sa particularité est son splitter VHF intégré, qui permet de brancher une seule antenne à la fois sur votre poste VHF et sur le transpondeur AIS, sans dégrader les performances des deux systèmes.

Basé sur le moteur AIS de 3ᵉ génération d'AMEC, il offre une sensibilité de réception de -111 dBm et un boîtier étanche IP68. Son récepteur GNSS 72 canaux multi-satellites garantit une position fiable, et il se raccorde facilement via NMEA 2000, NMEA 0183 ou USB-C.

✅ Avantages du transpondeur AIS B620S

• Splitter VHF intégré
• Une seule antenne
• Émission et réception
• Sensibilité -111 dBm
• Boîtier étanche IP68

❓ Quelle est la différence entre le B620 et les versions S/W/WS ?

🔧 Comment installer le transpondeur AIS B620S

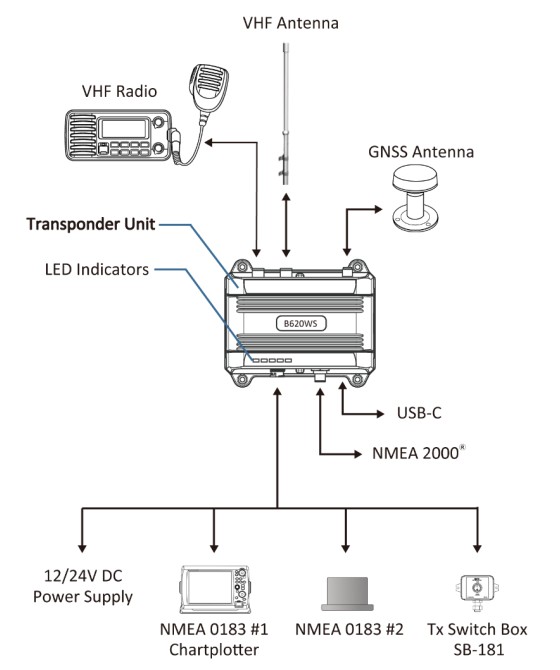

Installation de l'AIS AMEC B620S

Pour installer l’AMEC B620S, commencez par configurer les informations statiques du navire, notamment le MMSI, le nom du bateau, l’indicatif d’appel, le type de navire ainsi que ses dimensions, à l’aide du logiciel de configuration AMEC.

Le boîtier doit ensuite être installé dans un emplacement sec, protégé des projections d’eau et éloigné d’au moins 30 cm d’un compas magnétique.

L’antenne GPS doit être positionnée avec une vue dégagée du ciel et de l’horizon afin d’assurer une réception optimale du signal. Le B620S étant équipé d’un splitter VHF intégré, il permet de connecter simultanément l’AIS et la radio VHF à une seule antenne VHF. L’antenne doit être installée aussi haut que possible et à distance des autres antennes et structures métalliques, conformément aux recommandations du fabricant.

La liaison avec le traceur ou aux instruments de navigation peut ensuite être réalisée en NMEA 0183 ou NMEA 2000. Enfin, raccordez le B620S à une alimentation 12/24 V DC protégée par fusible, puis mettez l’appareil sous tension afin de contrôler les voyants et de vérifier le bon fonctionnement du système.

❓ Quelle est la différence entre le B620 et le B620S ?

Le B620S intègre un splitter VHF permettant d'utiliser une seule antenne pour la VHF et l'AIS, contrairement au B620 qui nécessite deux antennes séparées.

❓ Le splitter affecte-t-il la portée de ma VHF ?

Non, le splitter est conçu pour séparer les signaux sans perte de performance significative sur la VHF ou l'AIS.

❓ Le B620S nécessite-t-il un numéro MMSI ?

Oui, un numéro MMSI valide doit être programmé avant utilisation.

❓ Est-il compatible avec un traceur NMEA 2000 ?

Oui, il s'intègre directement à un réseau NMEA 2000 existant.

⭐ L'avis H2R Equipements

Le B620S est le choix logique pour les bateaux où l'ajout d'une antenne AIS dédiée pose un problème de place. Le splitter intégré simplifie réellement le câblage sans sacrifier les performances d'émission ou de réception.

⚙️ Caractéristiques techniques du transpondeur AIS B620S avec splitter

📻 Émetteur-récepteur VHF

• Puissance d'émission : 2 Watt (+33 dBm)
• Interfaces : NMEA 2000 (v3.0), NMEA 0183 (2 ports bidirectionnels), USB type-C
• Type : transpondeur AIS classe B CSTDMA
• Fréquences : 156,025 à 162,025 MHz, largeur de bande 25 kHz
• Sensibilité de réception : < -111 dBm (à 20 % PER)
• Récepteurs/émetteurs : 2 récepteurs, 1 émetteur

📶 GNSS

• Canaux de réception : 72 canaux (GPS, Galileo, Beidou, GLONASS)
• Première position : en 30 s
• Précision : 2,5 m

🔌 Connecteurs externes

• Antenne VHF : SO-239
• VHF : SO-239
• GNSS : TNC
• NMEA 2000 : Micro-C 5 voies
• USB : Connecteur USB type C

⚡ Alimentation électrique

• Alimentation :
  • Tension : 12/24 V DC
  • Plage : 9,6 à 31,2 V
• Courant :
  • Moyen : 110 mA
  • Pic : 1 A

📏 Physique et environnemental

• Étanchéité : IP68
• Température de fonctionnement : -25°C à +55°C
• Dimensions : 151,22 x 128,57 x 49,87 mm
• Poids : 400 g

📖 Normes

• IEC 62287-1
• IEC 61108-1
• IEC 60945
• homologué CE/FCC/ISED

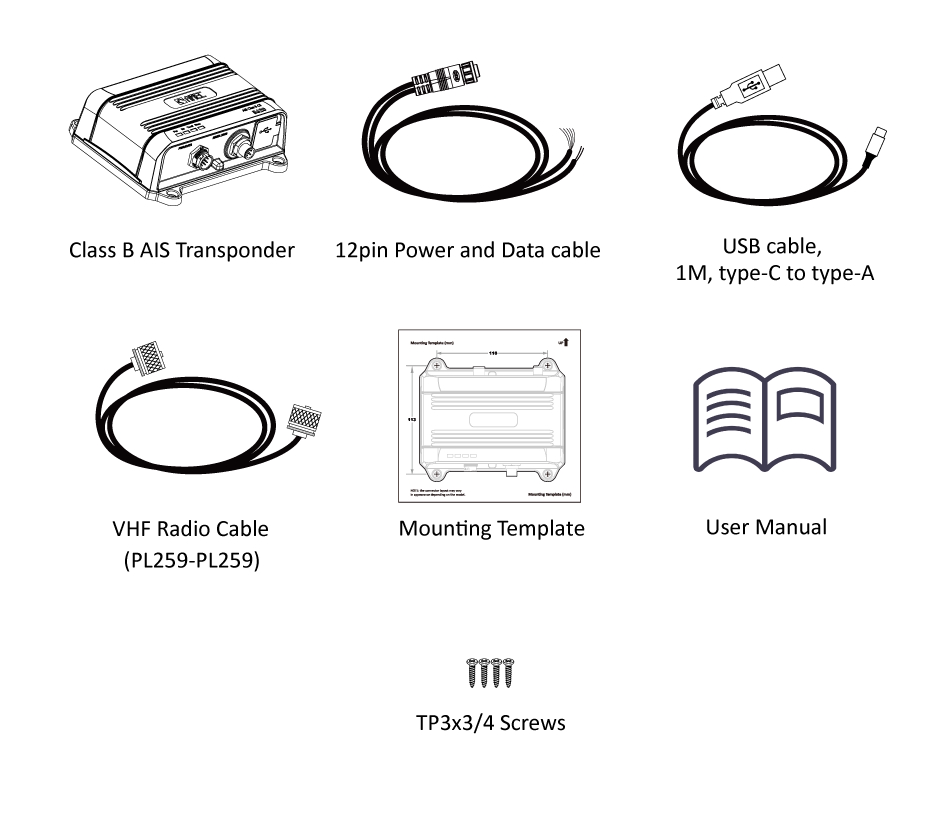

📦 Contenu de la boîte

• AIS B620S
• Antenne GPS PA-03
• Câble d'alimentation et de données
• Câble USB
• Câble Radio VHF (PL259-PL259)
• Gabarit de montage + visserie
