Connecteur XT60 30A Ventura SCANSTRUT

Connecteur SCANSTRUT XT60 Ventura de 30 A

SCANSTRUT est le leader international de la conception de solutions d'installation pour l'électronique embarquée, reconnu pour son innovation marine depuis 1986.

⚡ Un port solaire robuste pensé pour la haute puissance

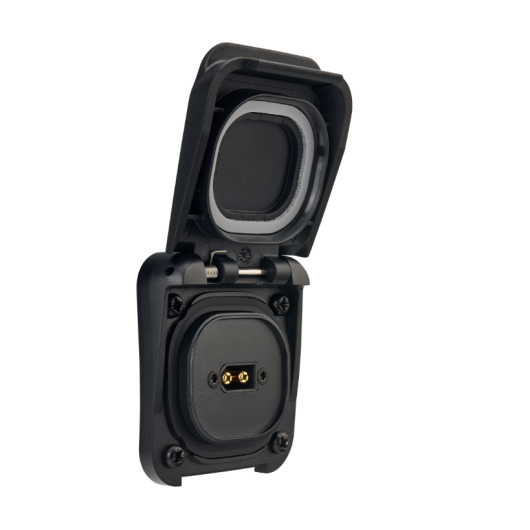

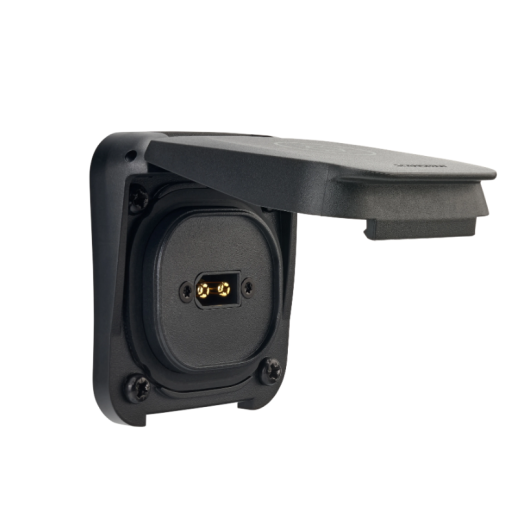

Le connecteur XT60 30 A Ventura Series est un port de connexion encastrable conçu pour raccorder proprement un panneau solaire externe à l'installation électrique du camping-car ou du bateau. Il intègre un connecteur Amass XT60EW-M compatible avec les prises XT60W-F et XT60-F, capable de délivrer jusqu'à 30 A en continu et 60 A en instantané sous une tension maximale de 500 V DC, soit une puissance pouvant atteindre 1440 W en 48 V.

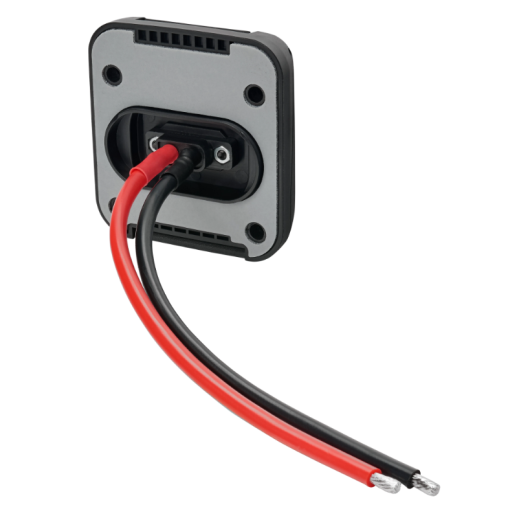

Sa construction en inox marine 316 et son étanchéité IP68 (façade) et IP69K (couvercle fermé) en font un équipement fiable face à l'humidité, aux embruns et aux UV, idéal pour un bateau ou un camping-car. Le couvercle à ressort et son câble volant de 150 mm permettent une intégration nette avec les câbles solaires MC4-XT60 courants.

✅ Avantages du connecteur XT60 30 A Ventura

• Étanchéité IP68/IP69K
• Inox marine 316
• Haute puissance jusqu'à 60 A
• Installation encastrée nette

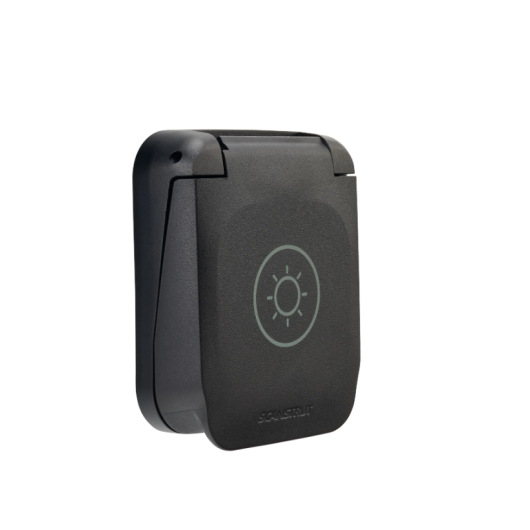

• Couvercle à ressort étanche

🔧 Comment installer le connecteur ?

L'installation se fait par deux découpes à la scie cloche de 25 mm à côté dans le support choisi. Percez ensuite des trous pour les vis en suivant le gabarit avec un foret 1 mm de diamètre plus petit que celui des vis. Après cela il faudra déposer du SIKA 591 dans le trou des vis et autour du trou scie-cloche. Le connecteur raccorde côté intérieur via son câble volant de 150 mm. Le couvercle à ressort se referme automatiquement après déconnexion, assurant l'étanchéité du point de raccordement.

❓ Quelques questions sur ce produit

Ce connecteur est-il compatible avec mon câble solaire MC4 ? Oui, il s'intègre facilement avec les câbles solaires MC4-XT60 couramment utilisés.

Quelle taille de trou faut-il prévoir pour l'installation ? Deux découpes de 25 mm à la scie cloche sont nécessaires.

Quelle puissance maximale peut-il supporter ? Jusqu'à 1440 W en système 48 V, avec un pic possible de 60 A en instantané.

🛠️ Applications recommandées

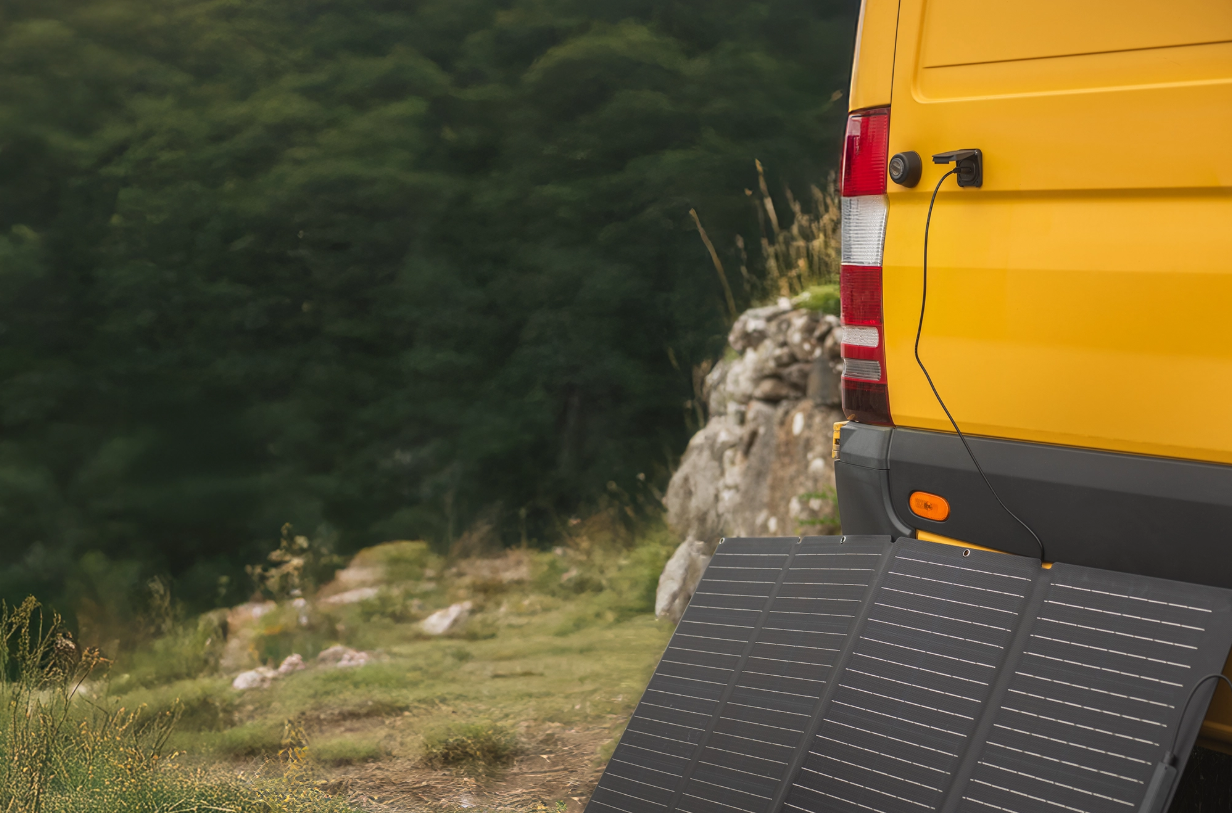

• Raccordement de panneau solaire portable
• Alimentation d'une installation solaire à forte puissance
• Point de charge extérieur
• Recharge de batteries

⭐ L'avis H2R Equipements

Un connecteur taillé pour la haute puissance, particulièrement adapté aux installations solaires exigeantes à bord. Sa capacité en courant et sa double étanchéité en font une valeur sûre pour un usage intensif.

⚙️ Caractéristiques techniques

• Type de connecteur : Amass XT60EW-M (compatible XT60W-F, XT60-F)
• Intensité max : 30 A continu / 60 A instantané
• Tension max : 500 V DC
• Puissance max : 360 W (12 V) / 720 W (24 V) / 1440 W (48 V)
• Étanchéité : IP68 (façade) / IP69K (couvercle fermé)
• Matériau : Inox 316
• Découpe : nécessaire : 2 x 25 mm (scie cloche)

📦 Contenu de la boîte

• 1 connecteur XT60 Ventura Series
• Visserie de fixation
• Notice d'installation
