Connecteur Andersen 50A Ventura SCANSTRUT

Connecteur Andersen SCANSTRUT 50 A Ventura

SCANSTRUT est le leader international de la conception et de la fabrication de solutions d'installation pour l'électronique embarquée, reconnu depuis 1986 pour son innovation marine et sa robustesse à toute épreuve.

🔋 Un point de connexion puissant pour votre alimentation à bord

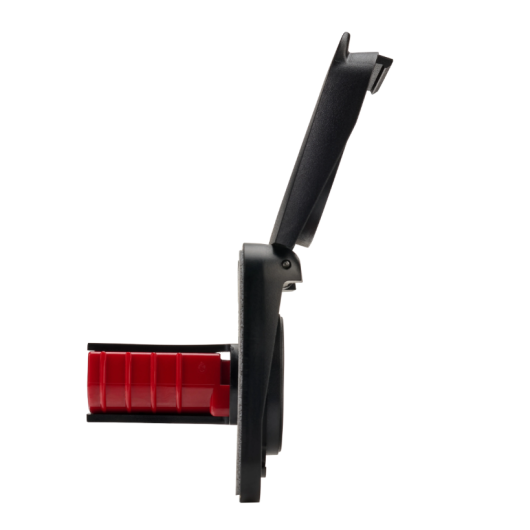

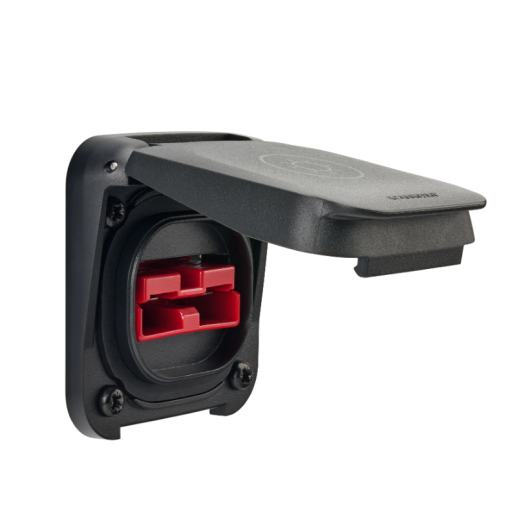

Le connecteur Andersen 50 A Ventura Series est un port d'alimentation encastrable conçu pour les installations électriques exigeantes à bord. Il intègre un connecteur Andersen SB50 rouge, capable de délivrer jusqu'à 50 A sous 600 V DC, soit une puissance maximale de 600 W en 12 V, 1200 W en 24 V et 2400 W en 48 V.

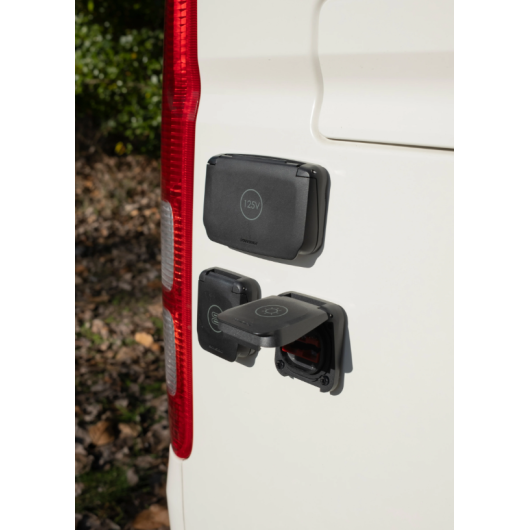

Sa construction en inox 316 et son étanchéité IP68 (façade) et IP69K (couvercle fermé) en font un équipement parfaitement adapté à l'environnement marin et à l'environnement extérieur en général car il est résistant à l'eau, aux embruns et aux UV. Son couvercle à ressort avec joints intégrés garantit une fermeture étanche lorsque le connecteur n'est pas utilisé, tout en conservant une finition compacte et soignée qui s'intègre facilement dans l'aménagement électrique du bateau et aussi du camping-car.

✅ Avantages du connecteur

• Étanchéité IP68/IP69K
• Inox marine 316
• Haute puissance 50A
• Installation encastrée nette

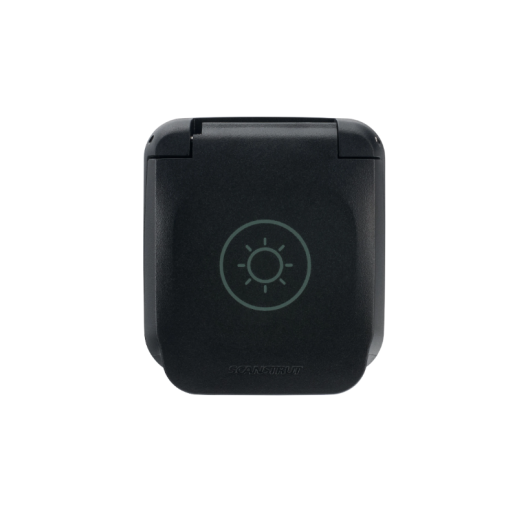

• Couvercle à ressort étanche
• Résistant aux UV

🔧 Comment installer le connecteur Andersen 50 A Ventura ?

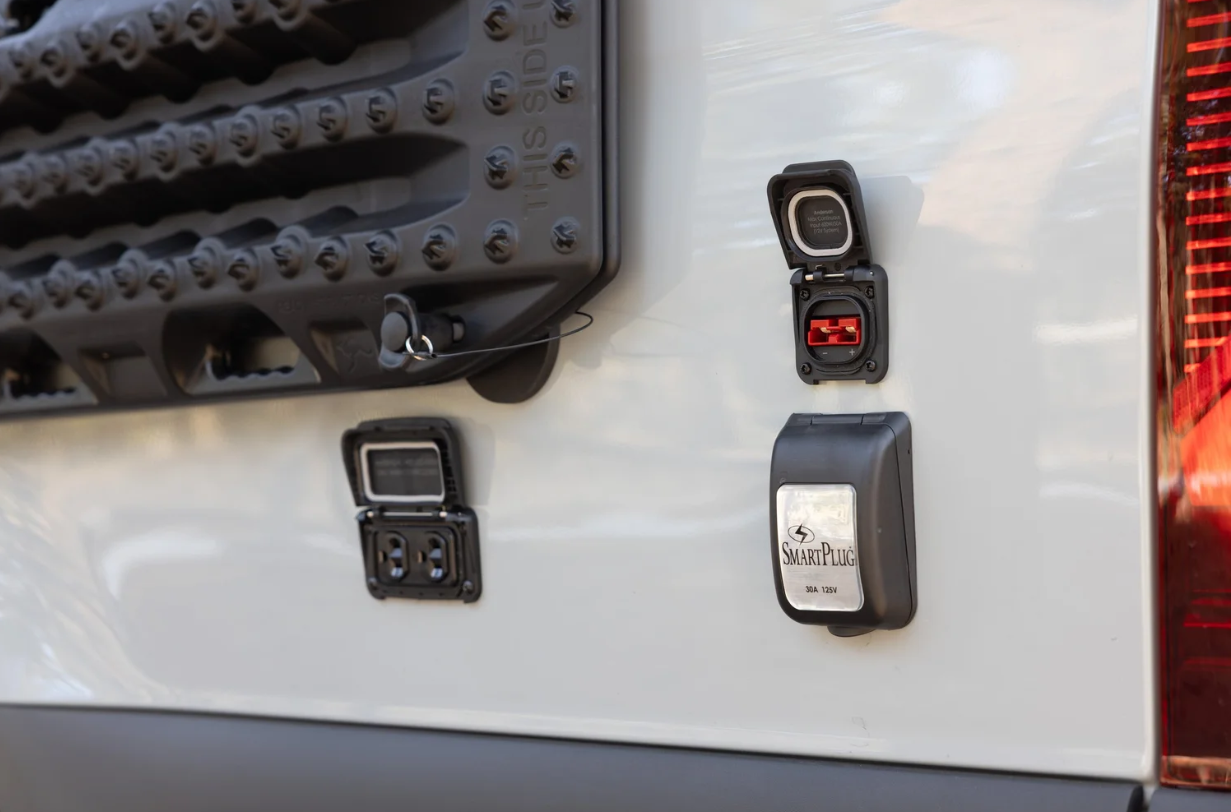

L'installation se fait par découpe à la scie cloche en faisant deux trous de 25 mm à côté dans le support choisi (tableau électrique, cloison…). Le connecteur se fixe ensuite en encastré grâce aux vis fournies et pour cela il vous faudra prépercer là où vous souhaitez visser avec un foret 1 mm plus petit que les vis. Déposez ensuite du SIKA 591 dans le trou des vis.

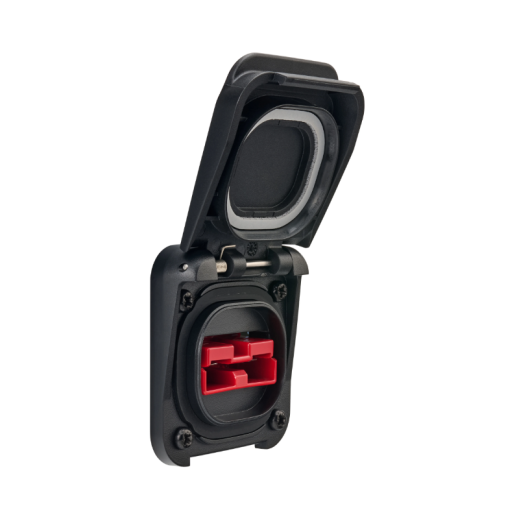

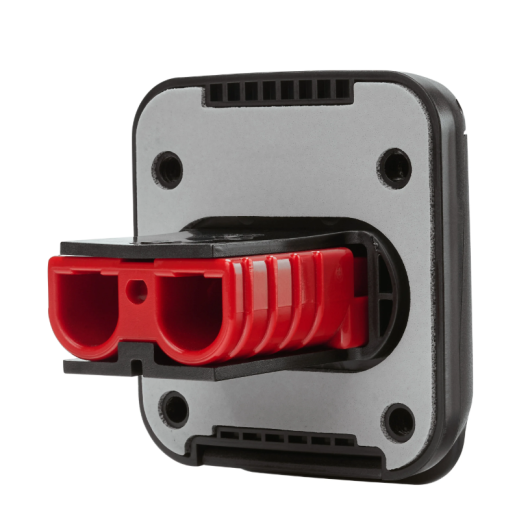

Pour câbler ce connecteur, il va falloir câbler côté intérieur avec des cosses SB50. Le couvercle à ressort se referme automatiquement après déconnexion, assurant l'étanchéité du point de raccordement.

❓ Quelques questions sur ce produit

Le connecteur est-il livré avec les cosses de sertissage ? Non, les cosses SB50 ne sont pas incluses et doivent être commandées séparément.

Quelle taille de trou faut-il prévoir pour l'installation ? Une découpe de deux trous de 25 mm à la scie cloche est nécessaire.

Ce connecteur convient-il à un usage 24 V ou 48 V ? Oui, il supporte les systèmes 12 V, 24 V et 48 V, avec une puissance max de 2400 W en 48 V.

🛠️ Applications recommandées

• Raccordement de panneau solaire portable
• Alimentation de batteries lithium
• Point de charge extérieur
• Connexion d'équipements à forte consommation

⭐ L'avis H2R Equipements

Un connecteur robuste et fiable, particulièrement adapté aux installations solaires ou aux besoins de recharge pour bateau et camping-car. Sa double étanchéité IP68/IP69K et son inox marine en font un choix rassurant pour un usage régulier.

⚙️ Caractéristiques techniques

• Type de connecteur : Andersen SB50 (rouge)
• Intensité max : 50 A
• Tension max : 600 V DC
• Puissance max : 600 W (12 V) / 1200 W (24 V) / 2400 W (48 V)
• Étanchéité : IP68 (façade) / IP69K (couvercle fermé)
• Matériau : Inox 316
• Découpe nécessaire : 25 mm (scie cloche)

📦 Contenu de la boîte

• 1 connecteur Andersen 50 A Ventura Series
• Visserie de fixation
• Notice d'installation
