Connecteur SAE 20A Ventura SCANSTRUT

Connecteur SCANSTRUT SAE 20 A Ventura

SCANSTRUT est le leader international de la conception de solutions d'installation pour l'électronique embarquée, reconnu pour son innovation marine depuis 1986.

🔌 Un port solaire compact pensé pour la connexion à bord

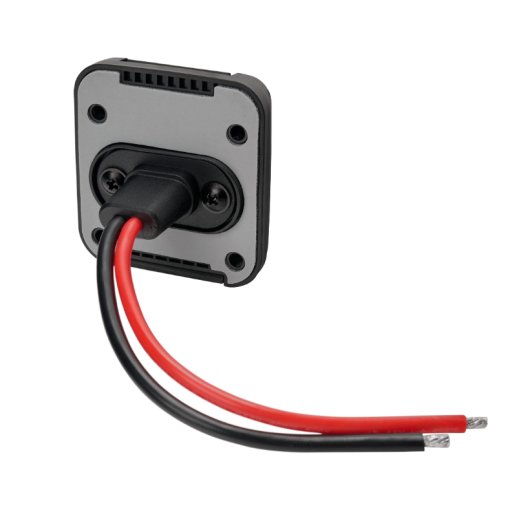

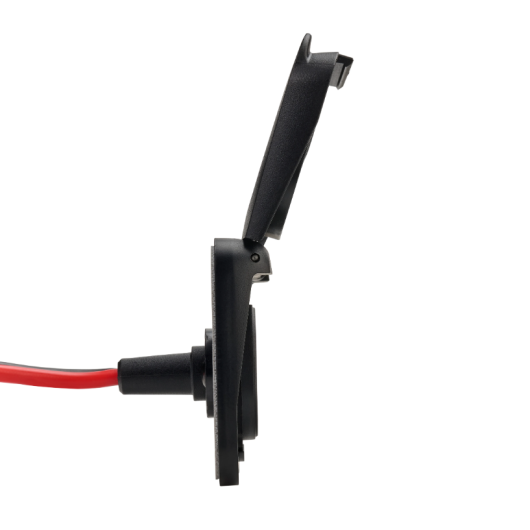

Le connecteur SAE 20 A Ventura Series est un port de connexion encastrable conçu pour raccorder simplement un panneau solaire ou un chargeur externe à l'installation électrique du bateau ou du camping-car. Il intègre un connecteur SAE deux broches avec câbles souples pré-câblés de 150 mm en cuivre étamé, supportant jusqu'à 20 A et 24 V DC, pour une puissance délivrée pouvant atteindre 240 W en 12 V et 480 W en 24 V.

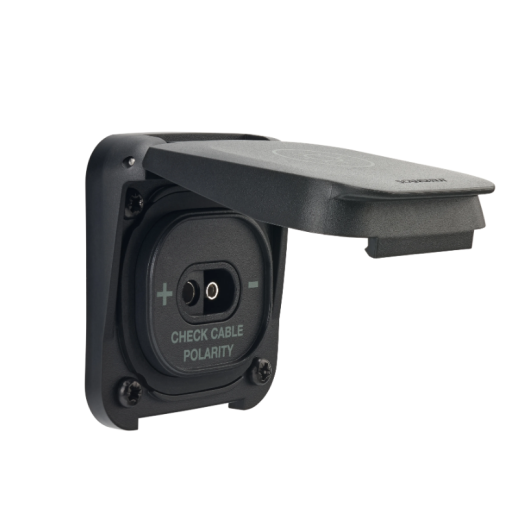

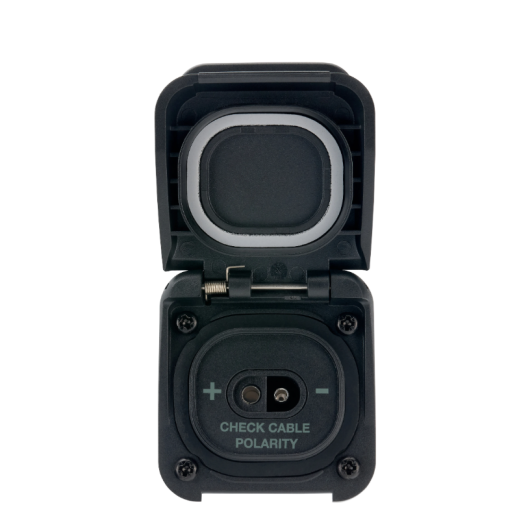

Sa construction en inox marine 316 et son étanchéité IP68 (façade) et IP69K (couvercle fermé) lui permettent de résister durablement à l'environnement extérieur et aussi marin. Le couvercle à ressort à fermeture automatique et la fonction de maintien à 90° facilitent son usage au quotidien tout en garantissant une bonne étanchéité une fois refermé.

✅ Avantages du connecteur

• Étanchéité IP68/IP69K
• Inox marine 316

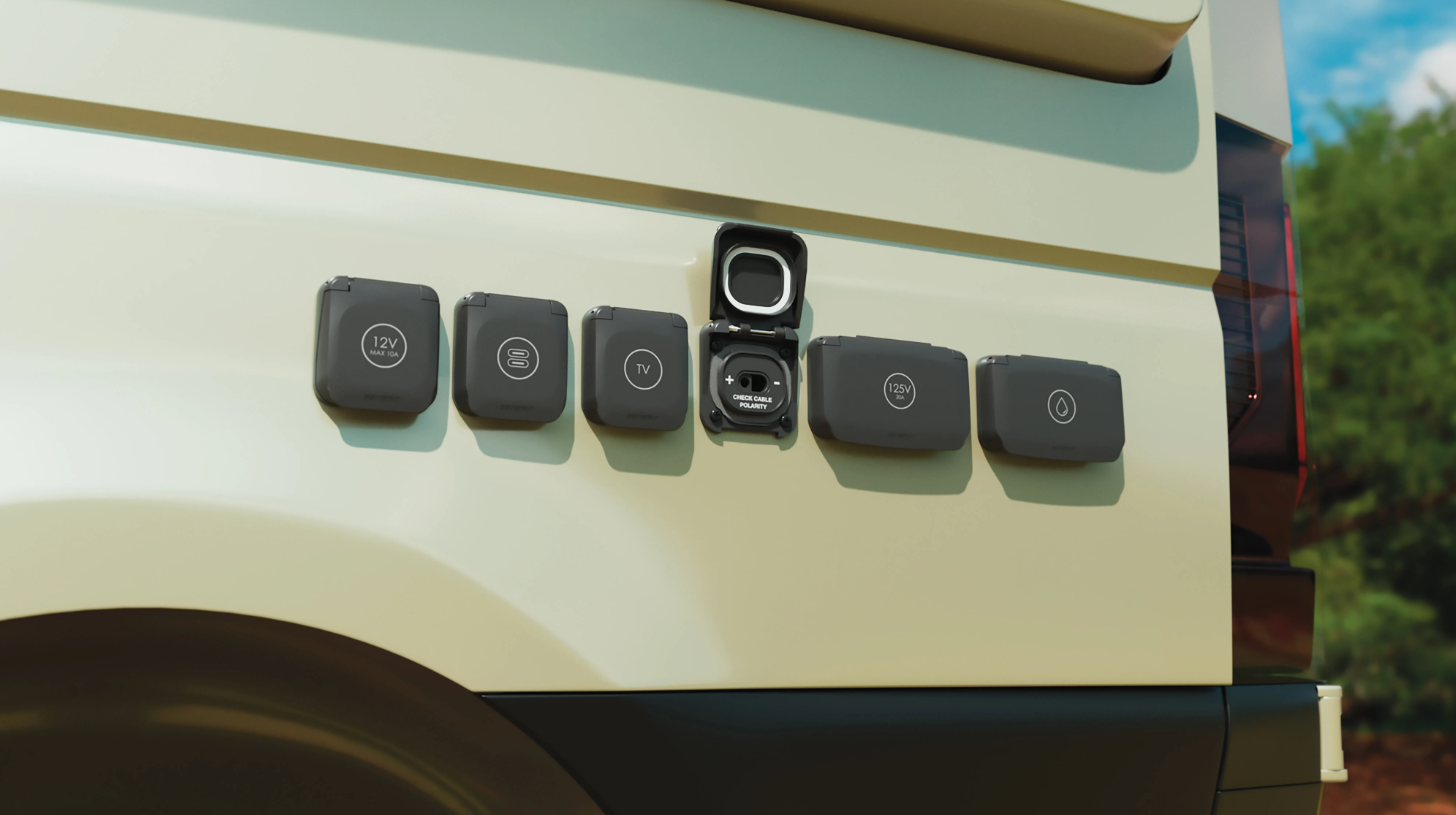

• Installation encastrée nette

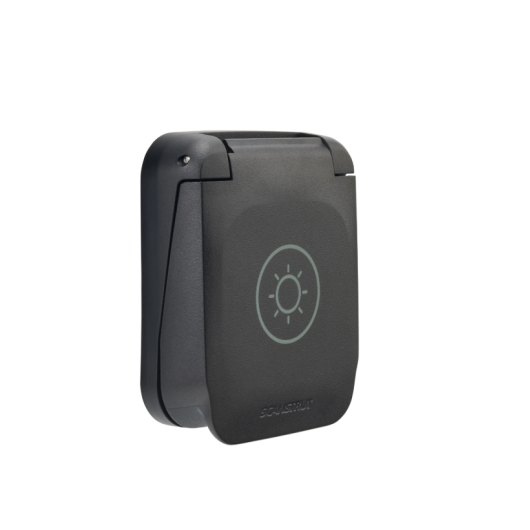

• Couvercle à ressort étanche
• Résistant aux UV

🔧 Comment installer le connecteur SAE 20 A Ventura ?

L'installation se fait par découpe à la scie cloche de deux trous côte à côte de 25 mm dans le support choisi. Pour encastrer le connecteur puis le raccorder côté intérieur via ses câbles souples de 150 mm, il faudra après la découpe percer 4 trous avec un foret d'un diamètre inférieur de 1 mm aux vis utilisées. Ensuite vous devrez déposer du SIKA 591 dans ces trous et autour du trou de la scie cloche. Le couvercle à ressort se referme automatiquement après déconnexion, assurant l'étanchéité du point de raccordement.

❓ Quelques questions sur ce produit

Ce connecteur convient-il à tous les panneaux solaires ? Il convient aux panneaux et chargeurs équipés d'une prise SAE standard, très répandue sur les panneaux solaires portables.

Quelle taille de trou faut-il prévoir pour l'installation ? Une découpe de deux trous de 25 mm à la scie cloche est nécessaire.

Ce connecteur fonctionne-t-il en 24 V ? Oui, il supporte le 12 V et le 24 V, avec une puissance max de 480 W en 24 V.

🛠️ Applications recommandées

• Raccordement de panneau solaire portable
• Alimentation d'un chargeur de maintien de batterie
• Point de charge extérieur
• Recharge de batteries à l'arrêt

⭐ L'avis H2R Equipements

Un connecteur simple et fiable, idéal pour brancher rapidement un panneau solaire portable sans câbles qui traînent. Sa double étanchéité IP68/IP69K et son inox marine garantissent une bonne tenue dans le temps.

⚙️ Caractéristiques techniques

• Type de connecteur : SAE 2 broches
• Intensité max : 20 A
• Tension max : 24 V DC
• Puissance max : 240 W (12 V) / 480 W (24 V)
• Étanchéité : IP68 (façade) / IP69K (couvercle fermé)
• Matériau : Inox 316
• Découpe nécessaire : 2 x 25 mm (scie cloche)

📦 Contenu de la boîte

• 1 connecteur SAE Ventura Series
• Visserie de fixation
• Notice d'installation
