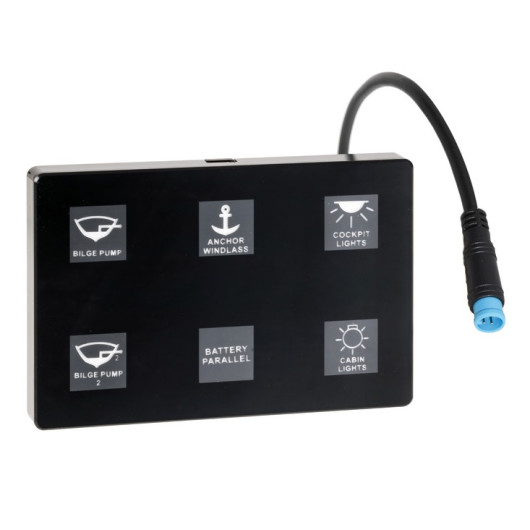

OSCULATI Tableau électrique tactile | 6 interrupteurs

Panneau électrique 12/24 V pour bateau | 6 interrupteurs tactiles de OSCULATI

Panneau de commande étanche IP67 à boutons tactiles 6 interrupteurs et façade en verre pour le contrôle et la protection du circuit électrique 12/24V de votre bateau. Cet équipement OSCULATI s'installe par encastrement et offre des dimensions de 93 x 62 x 10 mm.

Un tableau électrique OSCULATI

OSCULATI est un des leaders mondiaux des équipements nautiques, la marque Italienne a acquis un savoir-faire certain dans la conception de matériel électrique pour la fourniture des chantiers de fabrications de bateaux, les électroniciens nautiques et les chantiers d'entretien de bateau. Ce panneau de commande électrique allie robustesse, fiabilité, innovation et design très soignée et s'inscrit donc dans l'ADN de OSCULATI.

Un tableau électrique dans mon bateau, pourquoi faire ?

Un tableau électrique à 3 rôles indispensables pour le circuit électrique basse tension (12/24 V) de votre bateau :

• Centraliser : tous les départs d'alimentation des appareils électriques sont centralisés sur le tableau (frigo, groupe d'eau, éclairage...)
• Contrôler : équipé de 6 interrupteurs, il permet donc de contrôler l'alimentation électrique des consommateurs
• Protéger : un rôle essentiel pour lutter contre les courts-circuits, ce tableau est équipé de protections magnéto-thermiques (disjoncteurs)

Une solution programmable et modulaire

Le tableau électrique tactile est programmable avec contrôleur CAN-BUS est une façade en verre, doté de symboles rétroéclairés et programmables pour diverses fonctions. Voici les points principaux :

Fonctionnalités programmables des interrupteurs :

• Mode ON-OFF classique : activation/désactivation par pression
• Mode (ON)-OFF temporaire : la fonction reste active tant que la touche est enfoncée
• Mode ON-OFF alterné : correspond à un interrupteur 3 positions (exemple pour pompe de cale : mode marche forcé ou automatique)

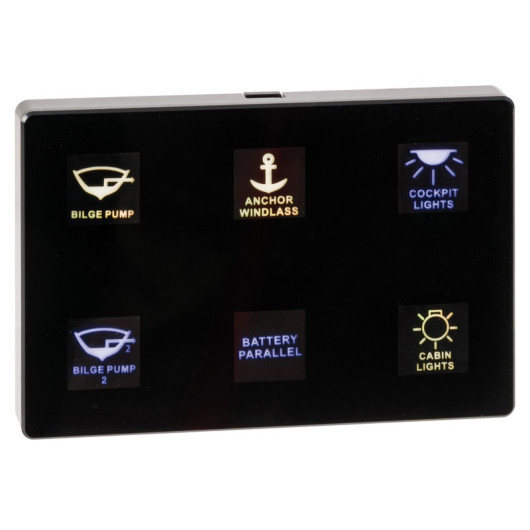

Éclairage rétroéclairé :

• Jaune : mode standard
• Bleu : fonction active
• Rouge : circuit en court-circuit

Modularité :

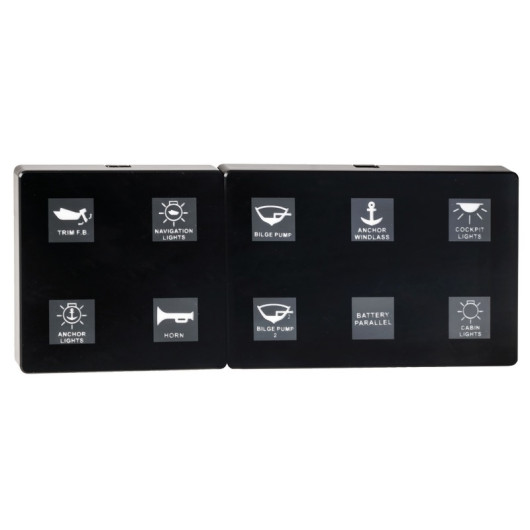

• Possibilité d'assembler plusieurs panneaux pour créer un tableau de bord intégré avec jusqu'à 12 interrupteurs ou plus

Comment installer ce tableau dans mon bateau ?

Le tableau convient donc pour les circuits électriques 12 ou 24 V DC. Il s'installe par encastrement sur une paroi (prévoir un diamètre d'encastrement ø 16 mm). Pour la connexion électrique, le tableau est donc livré avec CAN-BUS, c'est lui qui centralise l'alimentation électrique (qui arrive de la batterie) et les départs vers les consommateurs. Pré-cablé, prévoir des connecteurs WAGO pour faciliter la connexion.

En standard, le câble livré pour connecter le CAN-BUS (l'unité de centralisation) au tableau fait 150 cm, il est possible de commander séparément une rallonge de 1,5 m.

Caractéristiques du tableau électrique pour bateau OSCULATI

• Alimentation : 12 / 24 V DC
• Protections : 2 x 5 A, 2 x 10 et 2 x 15 A
• Types de protection : thermiques automatiques
• Tactile
• Rétro-éclairé
• Connexion avec d'autres tableaux : jusqu'à 12 interrupteurs
• Installation : encastrement ø 16 mm
• Dimensions de la façade : 93 x 62 x 10 mm
• Etanchéité : IP67 en façade
• Façade : verre
• Certification : CE

Contenu de la livraison

• Tableau 6 interrupteurs
• Fiche 40 étiquettes
• CAN-BUS
• Câble de connexion CAN-BUS - tableau 150 cm
• Notice d'emploi
