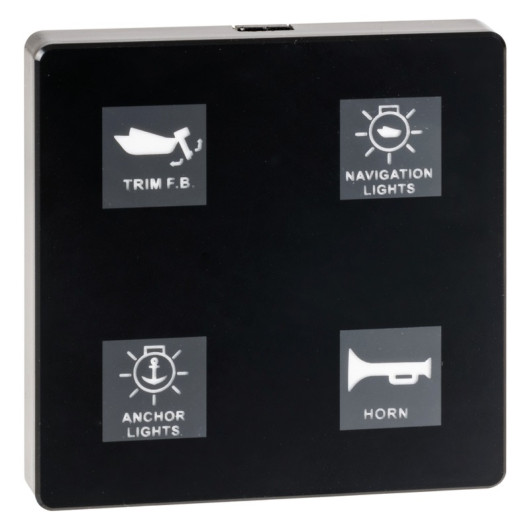

OSCULATI Tableau électrique tactile | 4 interrupteurs

Tableau électrique tactile 12/24 V pour bateau | 4 interrupteurs de OSCULATI

Tableau électrique avec 4 commandes tactiles pour la distribution et la protection de vos équipements électriques 12/24 V DC à bord du bateau. Ce panneau OSCULATI s'encastre sur paroi avec un trou de ø 24 mm. Livré avec autocollants pour identification des consommateurs.

Un équipement pour bateau de qualité OSCULATI

OSCULATI est un des leaders mondiaux des équipements nautiques, la marque Italienne a acquis un savoir-faire certain dans la conception de matériel électrique pour la fourniture des chantiers de fabrications de bateaux, les électroniciens nautiques et les chantiers d'entretien de bateau. Ce tableau électrique allie robustesse, fiabilité, innovation et design très soignée et s'inscrit donc dans l'ADN de OSCULATI.

Pourquoi installer un tableau électrique dans mon bateau ?

Un tableau électrique à 3 rôles indispensables pour le circuit électrique basse tension (12/24 V) de votre bateau :

• Centraliser : tous les départs d'alimentation des appareils électriques sont centralisés sur le tableau (frigo, groupe d'eau, éclairage...)
• Contrôler : équipé de 4 interrupteurs, il permet donc de contrôler l'alimentation électrique des consommateurs
• Protéger : un rôle essentiel pour lutter contre les courts-circuits, ce tableau est équipé de protections magnéto-thermiques (disjoncteurs)

Un tableau électrique programmable et modulaire

Le panneau électrique tactile programmable avec contrôleur CAN-BUS est une façade en verre, doté de symboles rétroéclairés et programmables pour diverses fonctions. Voici les points principaux :

Fonctionnalités programmables des interrupteurs :

• Mode ON-OFF classique : activation/désactivation par pression
• Mode (ON)-OFF temporaire : la fonction reste active tant que la touche est enfoncée
• Mode ON-OFF alterné : correspond à un interrupteur 3 positions (exemple pour pompe de cale : mode marche forcé ou automatique)

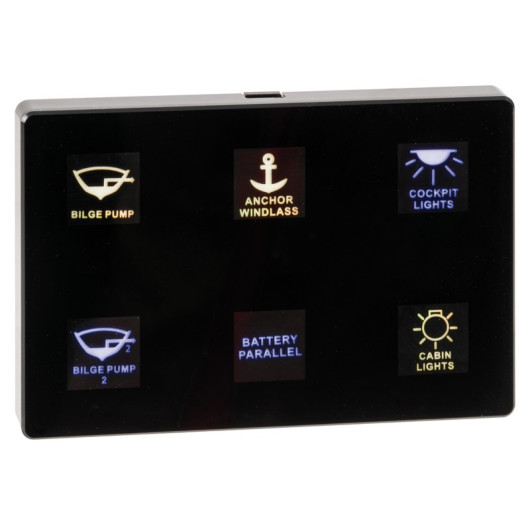

Éclairage rétroéclairé :

• Jaune : mode standard
• Bleu : fonction active
• Rouge : circuit en court-circuit

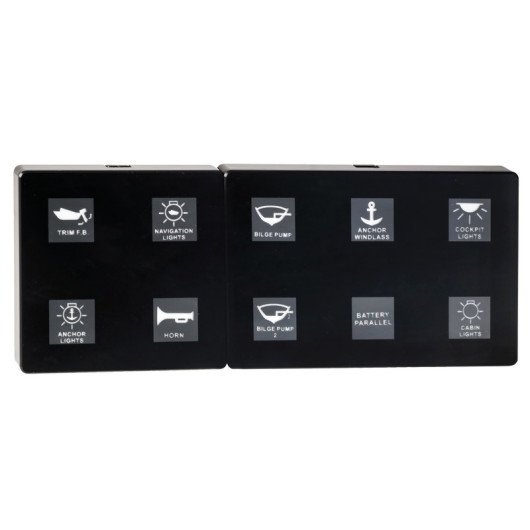

Modularité :

• Possibilité d'assembler plusieurs panneaux pour créer un tableau de bord intégré avec jusqu'à 12 interrupteurs ou plus

Comment s'installe ce tableau électrique dans mon bateau ?

Le tableau convient donc pour les circuits électriques 12 ou 24 V DC. Il s'installe par encastrement sur une paroi (prévoir un diamètre d'encastrement ø 16 mm). Pour la connexion électrique, le tableau est donc livré avec CAN-BUS, c'est lui qui centralise l'alimentation électrique (qui arrive de la batterie) et les départs vers les consommateurs. Pré-cablé, prévoir des connecteurs WAGO pour faciliter la connexion.

En standard, le câble livré pour connecter le CAN-BUS (l'unité de centralisation) au tableau fait 150 cm, il est possible de commander séparément une rallonge de 1,5 m.

Caractéristiques du tableau électrique étanche et tactile pour bateau OSCULATI

• Alimentation : 12 / 24 V DC
• Protections : 1 x 5 A ; 2 x 10 A et 1 x 15 A ou 2 x 10 A et 2 x 20 A (selon modèle)
• Types de protection : thermiques automatiques
• Tactile
• Rétro-éclairé
• Connexion avec d'autres tableaux : jusqu'à 12 interrupteurs
• Installation : encastrement ø 16 mm
• Dimensions de la façade : 62 x 62 x 10 mm
• Etanchéité : IP67 en façade
• Façade : verre
• Certification : CE

Contenu de la livraison

• Tableau 4 interrupteurs
• Fiche 40 étiquettes
• CAN-BUS
• Câble de connexion CAN-BUS - tableau 150 cm
• Notice d'emploi
