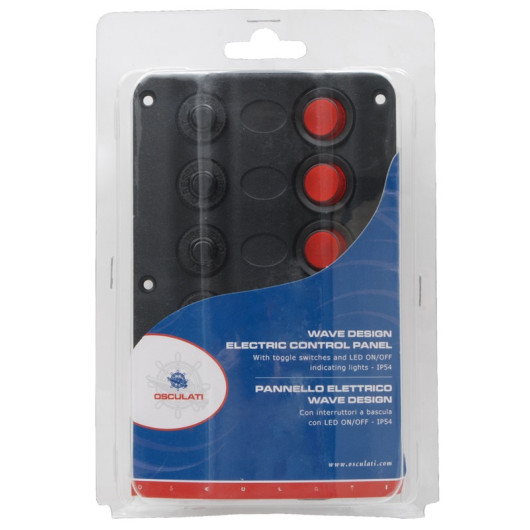

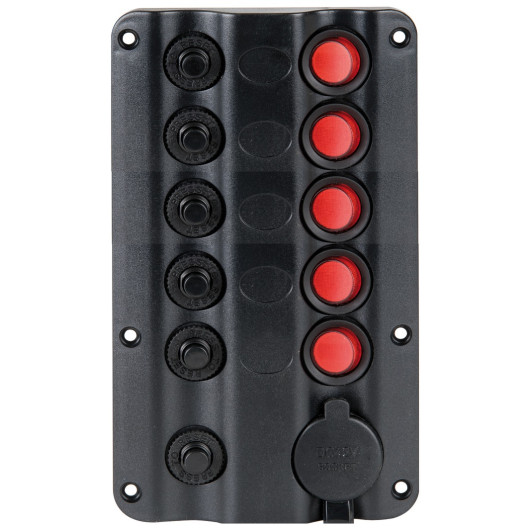

OSCULATI Tableau Wave design | 5 interrupteurs + prise DC

Tableau électrique Osculati Wave – 5 interrupteurs + prise DC pour systèmes 12V

Le tableau OSCULATI Wave 5 circuits avec prise DC (allume-cigare) intégrée permet de contrôler vos équipements 12V et de brancher vos accessoires (chargeurs, glacière nomades...). Idéal pour vans, camping-cars, bateaux et sites isolés.

Un panneau complet pour gérer vos circuits et alimenter vos appareils nomades

Le tableau électrique OSCULATI Wave 5 circuits avec prise DC (type allume-cigare) est conçu pour centraliser la gestion de vos circuits électriques basse tension tout en offrant une solution pratique pour alimenter vos accessoires nomades.

Avec ses 5 interrupteurs protégés par fusibles, ses voyants LED et sa prise DC intégrée, ce panneau est parfait pour les installations 12V DC à bord des vans, fourgons aménagés, camping-cars, caravanes, bateaux, ainsi que des tiny houses et sites isolés. Compact, il s’installe verticalement ou horizontalement par encastrement dans une cloison ou un coffret électrique.

❓ Quel est l'intérêt d'installer un tableau électrique sur mon installation ?

Pour faciliter l'installation et protéger votre réseau ! Evidemment ce n'est pas obligatoire, mais cet accessoire facilite considérablement l'installation de votre réseau 12V à bord du van, bateau ou camping-car/ Pour résumé, il se place entre votre batterie auxiliaire et vos circuits 12 V alimentant vos appareils. Le tableau électrique offre trois rôles principaux :

• Centraliser et distribuer : c'est-à-dire qu'il répartit le courant provenant de la batterie vers les consommateurs (appareils) en un seul point
• Contrôler : équipé d'interrupteurs, il permet de créer et couper/allumer les différents circuits électriques
• Protéger : doté de fusibles, il permet de se protéger des courts-circuits

✅ Avantages du panneau OSCULATI

• 5 circuits indépendants avec fusibles pour une sécurité optimale
• Prise DC intégrée pour alimenter vos accessoires (chargeurs, appareils nomades type glacière ou convertisseur DC-AC 12-230 V)
• Voyants LED pour un contrôle visuel rapide
• Design moderne et compact, facile à intégrer
• Compatible avec systèmes 12V DC – idéal pour véhicules aménagés et bateaux

Des options possibles en plus

En complément de ce tableau électrique, OSCULATI, la marque italienne spécialiste des équipements pour bateaux et véhicules de loisirs propose deux modules complémentaires :

• 👉 Module Wave Design voltmètre + prise 12V
• 👉 Module Wave Design voltmètre + prises USB : pour recharger smartphone, tablette...

La gamme Wave Design OSCULATI est complète et offre 7 tableaux différents en fonction de vos besoins, découvrez les 6 autres :

• 👉 Tableau électrique 12V Wave | 4 interrupteurs
• 👉 Tableau électrique 12V Wave | 6 interrupteurs
• 👉 Tableau électrique 12V Wave | 8 interrupteurs
• 👉 Tableau électrique 12V Wave | 3 interrupteurs + prise DC
• 👉 Tableau électrique 12V Wave | 3 interrupteurs + voltmètre
• 👉 Tableau électrique 12V Wave | 5 interrupteurs + voltmètre

🔧 Installation : suivez le guide

Le tableau électrique OSCULATI convient pour les particuliers qui aménagent un van en mode DIY ou pour les propriétaires de bateaux et camping-cars qui font ou refont leur circuit électrique. Les grandes étapes de l'installation :

• Fixer le panneau sur une surface plane verticalement ou horizontalement
• Connecter les câbles d’alimentation 12V à l’entrée du panneau
• Relier chaque sortie aux équipements à alimenter (pompes, éclairage, etc.)
• Tester les circuits pour vérifier le bon fonctionnement des interrupteurs et fusibles

⚡ Détails du branchement sur la batterie 12V de votre van, fourgon ou bateau

Pour la connexion électrique, c'est très simple car le tableau est pré-cablé. C'est-à-dire que vous trouverez un câble rouge d'alimentation positif à connecter à la batterie. Il n'y aura qu'à connecter les appareils sur les sorties des interrupteurs prévues à cet effet. Pour cela, prévoir des cosses femelles pour faciliter le branchement. Sur le câble d'alimentation du panneau, penser à installer un fusible de 30 A grâce à un porte-fusible :

• 👉 Porte-fusible MTA : permet d'installer un fusible lame en vue de protéger le tableau
• 👉 Fusible lame : à installer dans le porte-fusible

Vous trouverez aussi un câble noir négatif, le branchement de ce dernier est facultatif car les interrupteurs sont unipolaires et à connecter à vos (+) de vos appareils, mais le branchement de l'alimentation négative permettra le fonctionnement des témoins LEDS.

Vous pourrez aussi avoir besoin d'accessoires périphériques comme :

• 👉 Du câble électrique pour bateau : souple et résistant, seul le câble souple peut être installé en bateau. Le câble rigide est à proscrire
• 👉 Du câble souple pour van et camping-car : pour connecter le tableau à la batterie de cellule
• 👉 Des connecteurs WAGO : c'est très nettement le moyen le plus simple, le plus rapide et le plus fiable pour connecter des câbles électriques en environnement mobiles tels que les bateaux et véhicules de loisirs.

Tous les câbles positifs (+) de vos différents circuits se connectent donc derrière le tableau. Les câbles négatifs se regroupent tous ensemble, vous pouvez par exemple utiliser une barrette de masse afin de faciliter l'installation :

• Barrette de connexion 12 V : centralise tous vos fils négatifs (-)

❓ Appareils de plus de 15 A à brancher ? Utiliser un relais

Si vous avez un consommateur (un consommateur = un appareil électrique) qui consomme plus de 15 A, vous pourrez le connecter sur le tableau. Mais il faudra pour cela passer par un relais à 4 bornes. Le relais permet de dissocier le circuit de puissance (d'alimentation) du circuit de commande (tableau électrique) : l'essentiel du courant part directement de la batterie vers l'appareil sans passer par le tableau électrique.

Le tableau sert simplement à contrôler le relais. Nous vous recommandons la mise en place d'un relais pour les frigos, les prises 12 V DC.... A noter, un relais se protège par un fusible adapté à la consommation de l'appareil qu'il alimente. Pour protéger le relais, utiliser un porte-fusible dédié :

• 👉 Porte fusible en ligne

🚐⛵ Compatibilité

• Systèmes électriques 12V DC
• Toute technologie de batterie (Lithium, AGM, GEL, plomb acide)
• Vans, fourgons aménagés, camping-cars, caravanes
• Bateaux, voiliers, vedettes
• Sites isolés et tiny houses
• Véhicule professionnel type artisans ou food truck

🧑‍🏭 À qui s’adresse ce produit ?

Particulier bricoleur ou professionnel :

• Vanlifers en van ou fourgon aménagé souhaitant créer leur circuit électrique
• Propriétaires de camping-cars et caravanes pour un contrôle centralisé
• Plaisanciers et navigateurs équipant leur bateau
• Habitants de sites isolés (tiny house, chalet autonome)
• Professionnels avec véhicules ou installations électriques 12V

⭐ L’avis de H2R Équipements

Particulièrement adapté aux réseaux classiques en van ou fourgon, ce panneau électrique Osculati Wave se distingue par sa facilité d'installation grâce au pré cablage et son look sympa. La prise 12V est un vrai plus pour brancher des accessoires nomades et vanlife. Il offre un super rapport qualité/prix, il serait dommage de s'en passer pour la création d'une installation électrique.

⚙️ Caractéristiques techniques du tableau Wave OSCULATI avec prise DC

• Nombre d’interrupteurs : 5
• Type de système : 12V DC
• Fusibles inclus : 2 x 5 A / 2 x 15 A / 2 x 10 A
• Prise DC : allume-cigare femelle 15 A max
• Protection : fusibles intégrés pour chaque circuit
• Indicateurs : voyants LED pour visualiser l’état des circuits
• Dimensions : 180 x 104 mm
• Indice d'étanchéité façade : IP54
• Matériaux : plastique résistant et composants électriques de qualité marine
• Fixation : montage encastré vertical ou horizontal
• Norme : CE
• Poids : 0,34 kg
