EM / VICTRON Kit installation électrique | autonomie 4 jours | Van aménagé

Kit électrique 100 % complet pour van aménagé | 4 jours d'autonomie avec VICTRON et ENERGIE MOBILE

⚡Le kit électrique complet grande autonomie pour petits véhicules aménagés

H2R Equipements et ses techniciens ont conçu pour vous un kit électrique complet grosse autonomie prêt à installer, pour réaliser vous-même le circuit électrique de votre van ou petit véhicule aménagé, en toute sécurité et conforme aux normes VASP !

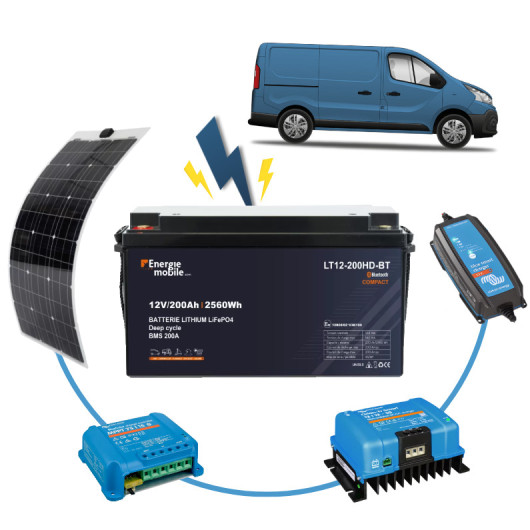

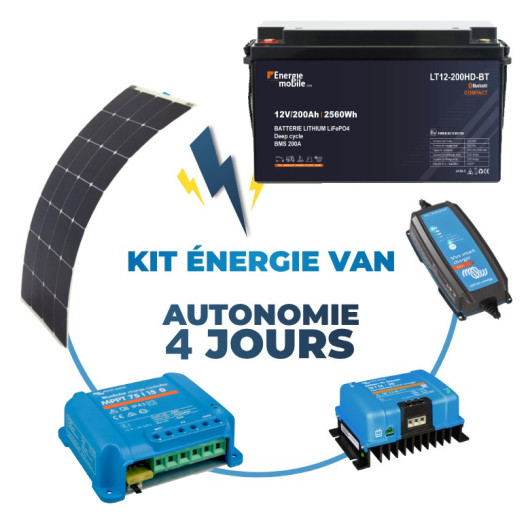

Ce kit rassemble des composants parmi les meilleures marques du marché :

• Panneau solaire souple 195 W  pour une recharge efficace
• Batterie lithium 200 Ah ENERGIE MOBILE pour un maximum d'autonomie
• Systèmes de charge VICTRON pour une gestion intelligente de l’énergie

Tous les câbles, connecteurs et protections indispensables sont inclus, accompagnés d’un guide d’assemblage simplifié pour vous permettre de créer facilement votre installation électrique.

✅Ce kit contient notamment

• 1 batterie lithium ENERGIE MOBILE 200 Ah
• 1 panneau solaire ENERGIE MOBILE A-Flex 190 W
• 1 régulateur solaire MPPT VICTRON BluSolar 75/10A
• 1 chargeur booster DC/DC VICTRON Orion-Tr 12/30A
• 1 chargeur secteur 230V VICTRON IP65 12/15A
• 1 Kit conception de tableau électrique 6 sorties
• Tous les câbles, cosses, fusibles, colle et accessoire pour assembler le tous

❓Pourquoi une autonomie de 4 jours et quels éléments prévoir pour compléter ce kit électrique ?

4 jours, c’est l’autonomie idéale que nous recommandons pour un aménagement électrique dans un van ou véhicule de loisirs. Cela vous garantit un confort optimal sans recharge immédiate.
4 jours vous offre une liberté totale pour vos escapades sans dépendre d’un branchement secteur ou d’un camping. Avec 4 jours d’autonomie, vous pouvez explorer des zones isolées, profiter de bivouacs prolongés sans vous prendre la tête avec une recharge quotidienne.

Avec ce kit et sa batterie lithium 200 Ah, vous pouvez alimenter sans recharge pendant 4 jours :

• Un éclairage intérieur
• Un réfrigérateur d’environ 50 L
• Plusieurs recharges de téléphone et PC
• De quoi regarder des films ou travailler sur ordinateur
• Une pompe à eau

Rien à acheter de plus ! Ce kit inclut tous les câbles, connecteurs et accessoires nécessaires à la création de votre système électrique, ainsi qu’un guide d’assemblage simplifié.

⚠️ L’électroménager et l’éclairage ne sont pas fournis, mais vous trouverez tout ce qu’il vous faut sur notre site pour compléter votre aménagement.

❓ Comment installer un kit électrique dans mon van ou véhicule aménagé ou même un bateau ?

Grâce au guide fourni et aux notices des fabricants, l’installation est simple et sécurisée.

Vous disposez d’un schéma électrique colorisé indiquant clairement :

• Les câbles de charge (noir et rouge clair)
• Les câbles des consommateurs (bleu et rouge foncé)

À partir de ce schéma, le guide vous accompagne pas à pas pour créer votre circuit électrique.

Les sections de câbles et les fusibles sont déjà calculés pour vous.

Vous disposez de 4 mètres entre votre panneau solaire et votre installation électrique, et 3 mètres entre votre batterie moteur et votre future batterie auxiliaire. parfait pour la majorité des minis van, type R Trafic ou VW Transporteur.

⚡ La batterie grosse capacité : ENERGIE MOBILE LT-12 200

En plus de son bon rapport qualité/prix, cette batterie lithium est garantie 5 ans. Ultra confortable au quotidien, c’est l’un des modèles que nous conseillons et commercialisons le plus auprès de nos clients.

Son application Bluetooth vous permet de visualiser en temps réel sa capacité restante. ℹ️ Pour info, vous disposez de 180A de réserve, au-delà l'usure de la batterie sera plus rapide. Vous pouvez sans problème ajouter un gros convertisseur à cette installation.

⚡ Les systèmes de charge inclus dans ce kit électrique

Panneau solaire souple A-Flex 190 W

Compact et performant, ce panneau solaire est capable de recharger la moitié de la batterie en 7 h d’ensoleillement franc.
💡 En pratique, par temps ensoleillé, il compense largement la consommation d’un réfrigérateur d’environ 50 L.

Chargeur DC-DC VICTRON Orion-Tr 12/30A

Avec son courant de charge de 30 A, il faut moins de 7 heures pour recharger la batterie de 0 à 100 % en roulant.
Idéal pour optimiser la recharge pendant vos trajets, même les plus courts.

Chargeur secteur VICTRON Blue Smart IP65 12/15A

Comptez 14 h pour une recharge complète.
💡 En statique au camping, laissez le chargeur connecté au réseau 230 V pour alimenter vos consommateurs sans puiser dans votre batterie.

❓ Quels consommateurs est-il possible de monter à bord avec ce kit ?

Ce kit permet d’alimenter les équipements essentiels : réfrigérateur 12V, éclairage LED, pompe à eau, prises USB, chargeurs, et petits appareils via convertisseur. Il offre une autonomie confortable pour les séjours jusqu'à 4 jours.

• L'éclairage :

Là aussi, tout éclairage 12V est possible, seule la puissance de ces éclairages serra limitée, en fonction de la distance entre vos points lumineux et l'interrupteur.

• Le réfrigérateur :

Indifféremment du modèle et la technologie, un relais de puissance est fourni dans ce kit, il vous permettra aussi bien d'installer un réfrigérateur à compression qu'un réfrigérateur à absorption.

❓ Pourrais-je passer la certification VASP avec ce pack ?

Oui ! tous les composants du kit sont conformes à la réglementation R10 compatibles avec une homologation VASP. Ils respectent les normes CE et sont adaptés aux installations électriques 12V en véhicule aménagé.

⚠️ À noter que l’installation doit être réalisée proprement et selon les règles pour être validée.

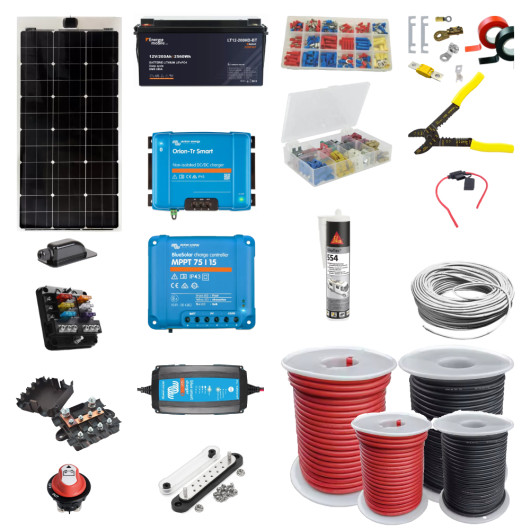

📦 Contenu détaillé du kit

🔋 Stockage et alimentation

• 1 x Batterie lithium HD 200 Ah - B24286 : EM LT 12-200 BT
• 1 x Bornier négatif - B45390 : EM 2 bornes M6 + 12 vis M4
• 1 x Chargeur DC-DC : VICTRON Orion-TR 12/30
• 1 x Chargeur AC-DC : VICTRON BluSmart Charger 12/15
• 1 x Coupe-circuit - A02988 : EM Coupe circuit 200 A
• 1 x Sangle pour batterie : TREM kit sangle batterie

☀️ Production solaire

• 1 x Panneau solaire - 100698 : EM PERC A-Flex 190 W
• 1 x Régulateur solaire : VICTRON BluSolar 75/15
• 1 x Colle pour panneau solaire - A28994 : Sikaflex 554
• 1 x Passe-fils étanche - 325229 : passe toit à coller CARBEST
• 1 x Rallonge solaire + régulateur 3 mètres - 045766 : OMERIN Câble surgainé 2 x 2,5 mm²

🛡️ Distribution et protection

• 1 x Porte-fusible automobile ATO
• 1 x Porte-fusible de distribution 5 fusibles
• 1 x Porte 6 fusibles avec borniers + / -
• 1 x porte fusible Midival
• 1 x Assortiment de 80 fusibles ATO
• 4 x fusible Lame 30 A
• 2 x fusible Lame 60 A
• 1 x fusible Mega 225 A

🔌 Câblage et accessoires

• 1 x Rubans adhésifs diélectriques
• 10 mètres de câble 2 x 0,75 mm²
• 4 mètres x Câble Noir 2,5 mm²
• 4 mètres x Câble Rouge 2,5 mm²
• 2 mètres x Câble Noir 6 mm²
• 2 mètres x Câble Rouge 6 mm²
• 4 mètres x Câble Noir 16 mm²
• 4 mètres x Câble Rouge 16 mm²
• 2 mètres x Câble Rouge 25 mm²
• 2 mètres x Câble Rouge 25 mm²
• 3 x Cosses à vis pour câble de 16 mm² - A08038 : NINIGI Cosse à visser œil 8 mm
• 6 x Cosses à vis pour câble de 25 mm² - 045598 : Sw Cosse à visser œil 8 mm
• 2 x cosses plates carrées MTA - C55799 : MTA Cosse oeil M5
• 2 x Cosses à œil jaune supplémentaire / câble 6 mm² - 120042 : Crosseven Ø 8
• 1 x Assortiment de 200 cosses à sertir - 120038 : Ninigi kit 200 pcs
• 1 x Pince à dénuder et sertissage - B45253 : STANLEY multi pince 1,5 à 6 mm²
