EM / VICTRON Kit installation électrique | autonomie 2 jours | Van aménagé

Kit électrique 100 % complet pour van aménagé | 2 jours d'autonomie avec VICTRON et ENERGIE MOBILE

⚡Le premier kit Starter installation électrique complète pour Van et véhicule Aménagé

H2R Equipements et ses techniciens ont sélectionné pour vous un kit électrique tout-en-un, prêt à installer, afin que vous puissiez concevoir vous-même votre circuit électrique dans votre van ou véhicule aménagé, sécurisé et conforme aux exigences VASP.

Ce kit regroupe parmi les meilleures marques d’équipements électriques. Autour d’un panneau solaire souple 135 W, d’une batterie lithium 100 Ah ENERGIE MOBILE et des systèmes de charge VICTRON ENERGY. H2R Equipements a sélectionné pour vous tous les connecteurs et câbles nécessaires, accompagnés d’un guide d’assemblage simplifié pour créer facilement votre système électrique.

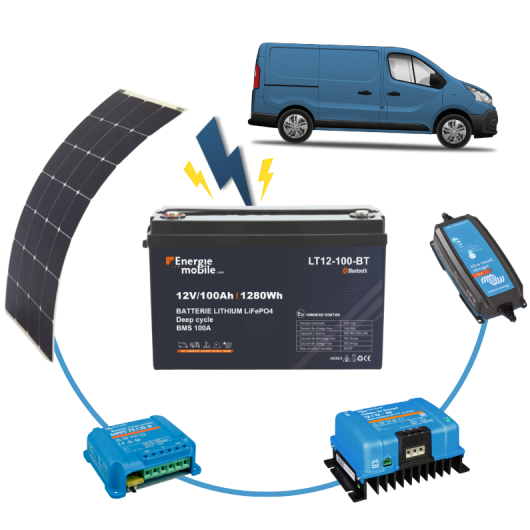

✅Les principaux éléments composant ce kit

• 1 batterie lithium ENERGIE MOBILE 100 Ah
• 1 panneau solaire ENERGIE MOBILE A-Flex 135W
• 1 régulateur solaire MPPT VICTRON BluSolar 75/10A
• 1 chargeur booster DC/DC VICTRON Orion-Tr 12/30A
• 1 chargeur secteur 230V VICTRON IP65 12/15A
• 1 Kit conception de tableau électrique 6 sorties
• Tous les câbles, cosses, fusibles, colle et accessoire pour assembler le tous

❓Pourquoi une autonomie de 48 heures et quels éléments à prévoir pour compléter ce kit électrique ?

48 h est l’autonomie minimale que nous recommandons souvent aux particuliers pour une installation électrique dans un van ou véhicule aménagé.

Avec ce kit et sa batterie lithium 100 Ah, vous pouvez alimenter sans recharge :

• Un éclairage intérieur
• Un réfrigérateur d’environ 50 L
• Quelques recharges de téléphone
• De quoi regarder des films sur PC
• Une pompe à eau

Le panneau solaire souple 135 W est un véritable plus ! Avec les équipements cités et une consommation maîtrisée, dès qu’il y a un peu de soleil, vous gagnez facilement plusieurs jours d’autonomie supplémentaire.

Il n’y a rien à acheter de plus !

Ce kit inclut tous les câbles, connecteurs et accessoires nécessaires à la création de votre système électrique.

⚠️ L’électroménager et l’éclairage ne sont pas fournis, mais vous trouverez tout ce qu’il vous faut sur notre site pour compléter votre aménagement.

❓ Comment installer un kit électrique dans mon van ou véhicule aménagé ou même un bateau ?

Grâce au guide fourni et aux notices des fabricants, l’installation est simple et sécurisée.

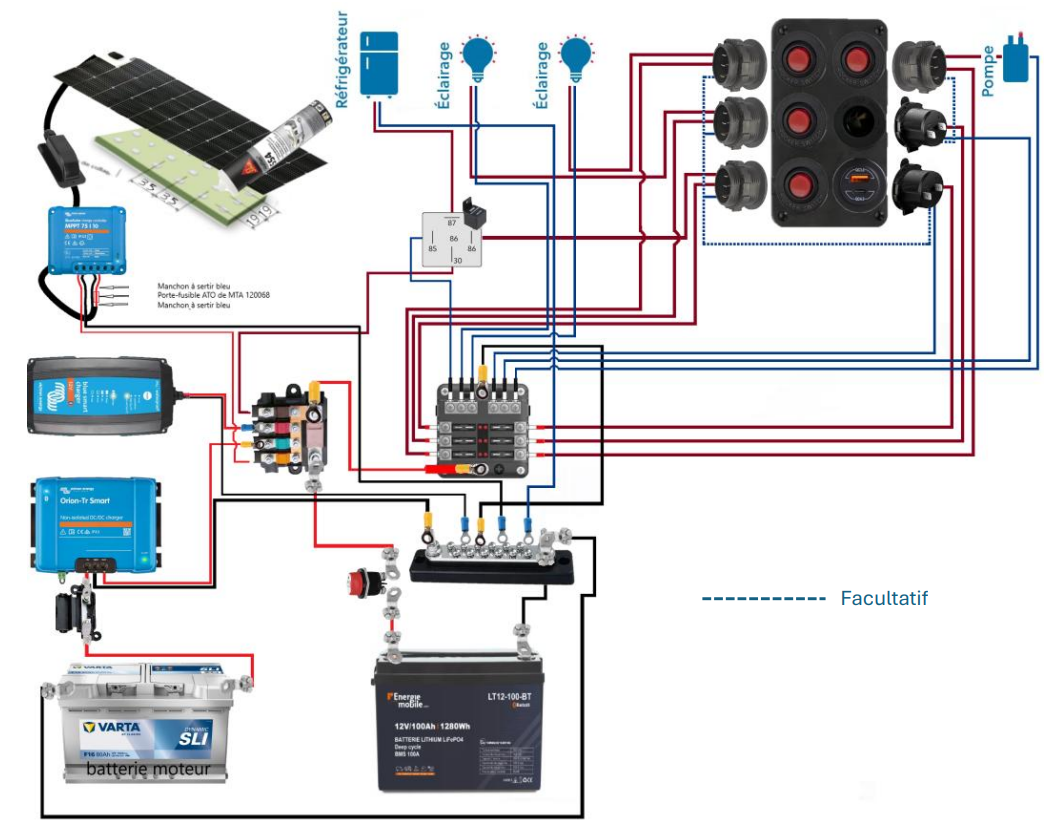

Vous disposez d’un schéma électrique colorisé indiquant clairement :

• Les câbles de charge (noir et rouge clair)
• Les câbles des consommateurs (bleu et rouge foncé)

À partir de ce schéma, le guide vous accompagne pas à pas pour créer votre circuit électrique.

Les sections de câbles et les fusibles sont déjà calculés pour vous.

Vous disposez de 4 mètres entre votre panneau solaire et votre installation électrique, et 3 mètres entre votre batterie moteur et votre future batterie auxiliaire. parfait pour la majorité des minis van, type R Trafic ou VW Transporteur.

⚡ Notre choix de batterie : LT-12 100 ENERGIE MOBILE

En plus de son excellent rapport qualité/prix, cette batterie lithium est garantie 5 ans. Ultra confortable au quotidien, c’est l’un des modèles que nous conseillons et commercialisons le plus auprès de nos clients.

Son application Bluetooth vous permet de visualiser en temps réel sa capacité restante. ℹ️ Pour info, vous disposez de 80A de réserve, au-delà l'usure de la batterie sera plus rapide.

Vous pouvez sans problème ajouter un convertisseur à cette installation.

⚠️ Attention : la puissance maximale de celui-ci ne pourra pas excéder 1200 W avec cette batterie

⚡ Les systèmes de charge inclus dans ce kit électrique

Panneau solaire souple A-Flex 135 W

Compact et performant, ce panneau solaire est capable de recharger la moitié de la batterie en seulement 7 heures d’ensoleillement franc.

💡 En pratique, par temps ensoleillé, il compense largement la consommation d’un réfrigérateur d’environ 50 L.

Chargeur DC-DC VICTRON Orion-Tr 12/30A

Avec son courant de charge de 30 A, il ne faut que 3,3 heures pour recharger la batterie de 0 à 100 % en roulant.

Idéal pour optimiser la recharge pendant vos trajets, même les plus courts.

Chargeur secteur VICTRON Blue Smart IP65 12/15A

Comptez 8 heures pour une recharge complète, soit une nuit.

💡 En statique au camping, laissez le chargeur connecté au réseau 230 V pour alimenter vos consommateurs sans puiser dans votre batterie.

❓ Quels consommateurs pourrai-je monter à bord de mon véhicule avec ce kit ?

Ce kit permet d’alimenter les équipements essentiels : réfrigérateur 12V, éclairage LED, pompe à eau, prises USB, chargeurs, et petits appareils via convertisseur. Il offre une autonomie confortable pour les courts séjours à moyens.

• Le réfrigérateur :

Indifféremment du modèle et la technologie, un relais de puissance est fourni dans ce kit, il vous permettra aussi bien d'installer un réfrigérateur à compression qu'un réfrigérateur à absorption.

• L'éclairage :

Là aussi, tout éclairage 12V est possible, seule la puissance de ces éclairages serra limitée, en fonction de la distance entre vos points lumineux et l'interrupteur.

❓ Pourrais-je passer la certification VASP avec ce kit ?

Oui ! tous les composants du kit sont conformes à la réglementation R10 compatibles avec une homologation VASP. Ils respectent les normes CE et sont adaptés aux installations électriques 12V en véhicule aménagé.

⚠️ À noter que l’installation doit être réalisée proprement et selon les règles pour être validée.

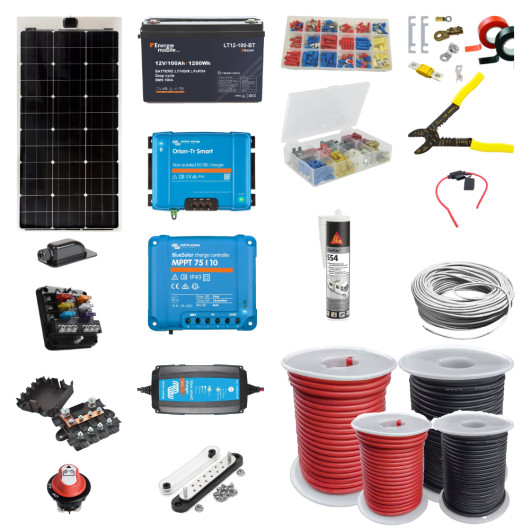

📦 Contenu détaillé du kit

🔋 Stockage et alimentation

• 1x Batterie lithium EM LT 100 Ah
• 1 x Chargeur booster DC-DC : VICTRON Orion-TR 12/30
• 1 x Chargeur AC-DC : VICTRON BluSmart Charger 12/15
• Sangle pour batterie – TREM kit sangle batterie
• Bornier négatif – EM 2 bornes M6 + 12 vis M4

☀️ Production solaire

• Panneau solaire – EM PERC A-Flex 135 W
• Régulateur solaire – VICTRON BluSolar 75/10
• Rallonge solaire + régulateur 3 m – OMERIN Câble surgainé 2 x 2,5 mm²
• Colle pour panneau solaire – Sikaflex 554
• Passe-fils étanche – CARBEST passe toit à coller

🛡️ Distribution et protection

• Porte-fusible automobile ATO – MTA étanche
• Porte-fusible de distribution 5 fusibles – EM DC5 HP
• Porte 6 fusibles avec borniers + / - – EM
• Assortiment de 80 fusibles ATO – MTA boîte standard
• Fusibles lame MIDI 30 A (x4) – MTA
• Fusibles lame MIDI 60 A (x2) – MTA
• Fusible MegaVAL 125 A – MTA
• Coupe-circuit – EM compact

🔌 Câblage et accessoires

• Câble 2 x 0,75 mm² (10 m) – ROHS
• Câble souple 2,5 mm² rouge (4 m) – NEXANS
• Câble souple 2,5 mm² noir (4 m) – NEXANS
• Câble 6 mm² rouge (2 m) – H07V-K
• Câble 6 mm² noir (2 m) – H07V-K
• Câble 16 mm² rouge (5 m) – H07V-K
• Câble 16 mm² noir (5 m) – H07V-K
• Cosses à vis pour câble 16 mm² (x9) – NINIGI œil 8 mm
• Cosses plates carrées M5 (x2) – MTA
• Cosses à œil Ø 8 pour câble 6 mm² (x2) – Crosseven
• Assortiment de 200 cosses à sertir – NINIGI kit
• Pince à dénuder et sertissage – STANLEY multipince
• Rubans adhésifs diélectriques
