LEWMAR Guindeau V5 24 V | avec poupée

Guindeau électrique 24 V 2000W avec poupée V5 de LEWMAR

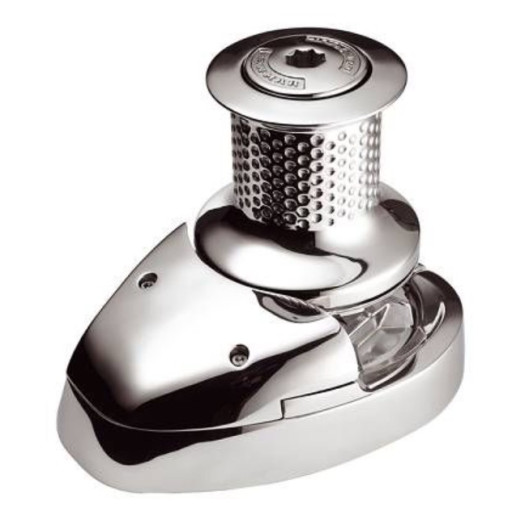

Le V5 de LEWAMAR est un guindeau inox à axe vertical à poser sur le pont de votre bateau, ce modèle alimentation 24 V DC offre une puissance de 2000 W l'indiquant pour les navires de 14 à 18 m de long. Avec barbotin mixte pour chaîne de ø 10 ou 12 mm.

Un guindeau par LEWMAR

Est-il encore nécessaire de présenté LEWMAR ? Acteur majeur dans la fourniture d'accastillage pour bateau de plaisance. L'entreprise s'est distinguée par ses produits à haute technicité tels que les winchs, guindeaux, propulseurs d'étrave, des systèmes de direction, panneaux et hublots, bien d'autres domaines encore. Les produits sont fabriqués dans l'usine de Havant au Royaume-Uni, et s'exportent aux États-Unis ou dans toute l'Europe sur les bateaux neufs ou en restauration.

Un guindeau de qualité

Le guindeau V5 2000W LEWMAR dispose d'un axe vertical. Il se fixera sur le pont, ou selon la configuration de votre bateau, il pourra se loger dans la baille à mouillage. Doté d'un barbotin mixte, il est proposé en barbotin pour chaîne de ø 10 mm ou 12 mm. Dans les deux cas, il convient pour cordage de 16 à 20 mm.

Comme tous les guindeaux de la célèbre marque anglo-saxonne, il est livré en standard avec un aimant et le capteur de compteur de chaine.

Puissant et efficace, il trouvera sa place sur les bateaux de 14 à 18 m environ, selon le poids et la taille de votre bateau, et la profondeur de la zone de navigation généralement fréquentée.

Un guindeau 24 V DC, quels avantages ?

Le fait d'avoir un guindeau alimenté en 24 V permet d'avoir plus de puissance dans le moteur sans avoir à augmenter la section des câbles et la capacité de stockage. En effet, un moteur 2000 W consommera au maximum 83 A contre 167 A pour un moteur 12 V de 2000 W !

Comment installer ce guindeau électrique LEWMAR sur mon bateau ?

Tout d'abord, choisir le bon emplacement à l'aide du gabarit de perçage fournit avec votre guindeau, la surface doit être la plus plane possible.

La sortie de chaine doit être le plus alignée possible au réa du davier.

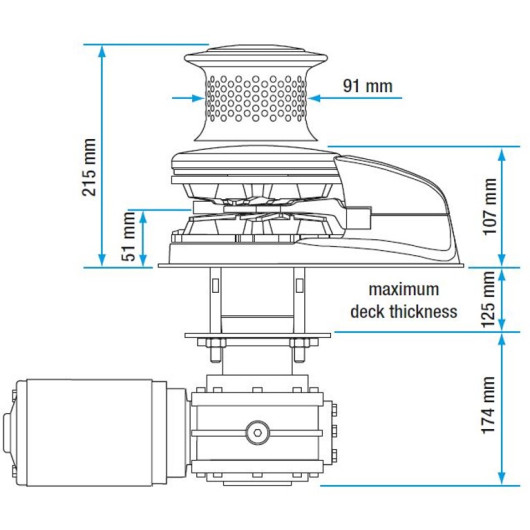

Les surfaces supérieure et inférieure doivent être le plus parallèles possible, dans le cas contraire, il sera nécessaire de compenser par ajout de matière. LEWMAR recommande une épaisseur de pont minimum de 40 mm. Attention, si le pont est un sandwich type balsa ou mousse, il faudra prévoir un renforcement avec des contrecales et inserts de fixation pour répartir les efforts.

Le motoréducteur peut être orienté de différentes manières selon la configuration de votre baille à mouillage

La baille à mouillage doit être suffisamment profonde pour ne pas risquer un bourrage de la chaine

L'emplacement étant déterminé, procédez au perçage des trous, puis protégez les tranches à l'aide d'un enduit, mastic, résine ou peinture, une matière qui fera barrière contre l'infiltration de l'humidité par capillarité.

L'implantation du guindeau étant préparée, vous pouvez serrer les 4 goujons M10 sur la base en utilisant le méplat, jusqu'à ce qu'ils touchent le fond de leur emplacement.

Insérez le joint plat sous le guindeau, éventuellement vous pouvez mettre du mastic silicone autour des goujons afin d'améliorer l'étanchéité du montage, et positionnez la base sur le pont.

Avant d'assembler le motoréducteur et l'arbre, graisser légèrement l'arbre et toutes pièces mobiles. Utilisez du frein filet sur le filetage.

Comment faire la connexion électrique du guindeau ?

Le guindeau étant dans son logement, il ne vous reste plus qu'à procéder au câblage électrique. Il est nécessaire de bien proportionner la section de vos câbles de puissance. En effet, 2000 W équivaut a un courant de 83 A, donc la section de câble doît être à minium de 16 mm² entre la batterie et le guindeau.

Le guindeau est livré avec son relai de montée/descente, par contre il convient de prévoir en plus un disjoncteur thermique de 120 A.

Caractéristiques techniques du kit guindeau électrique V5 2000 W 24 V LEWMAR

• Alimentation : 24 V DC
• Puissance : 2000 W
• Consommation : 60 A
• Protection recommandée : 110 A
• Matériau : inox 316 et composite haute qualité
• Protection IP du motoréducteur : IP67
• Charge de travail continue : 400 kg
• Charge maximale : 1600 kg
• Vitesse de relevage : 18 m / min
• Poids : 24 kg
• Débrayable
• Barbotin : mixte
• Pour chaîne : ø 10 ou ø 12 mm (selon modèle)
• Compatibilité du barbotin


  Barbotin	Diamètre de la chaîne	Diamètre du cordage
  10 mm	ø 10 mm	ø 16 mm
  12 mm	ø 12 mm	ø 18 à 20 mm

Composition de la livraison

• Guindeau
• Relai montée / descente
• Interrupteur à bascule
