QUICK Guindeau Hector 24 V | 1000 W

Guindeau Hector 24 V 1000 W QUICK pour voilier ou vedette

QUICK met à profit ses savoirs faire dans de multiples domaines liés au nautisme, et se distingue en particulier dans les luminaires intérieurs et extérieurs, les chauffes-eau, les propulseurs d'étrave et de poupe, les stabilisateurs gyroscopiques, mais aussi l'univers du mouillage. De nombreuses unités neuves sont équipées par les guindeaux QUICK. Grâce à ses innovations et à la qualité de son matériel, l'enseigne italienne a su répondre aux exigences du nautisme, ce qui en a fait avec le temps un acteur majeur du domaine.

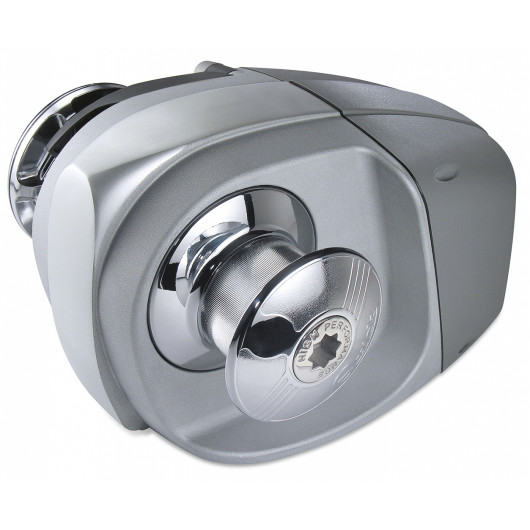

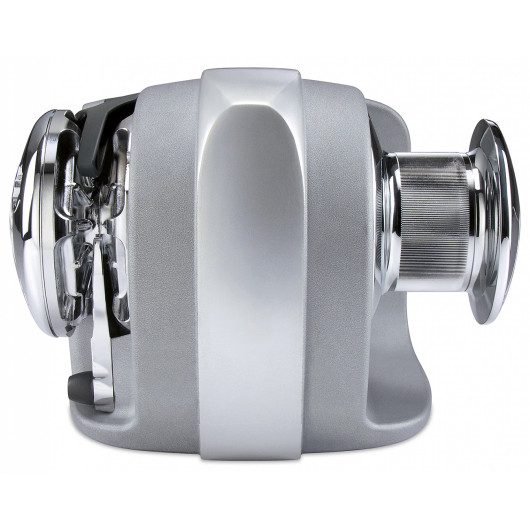

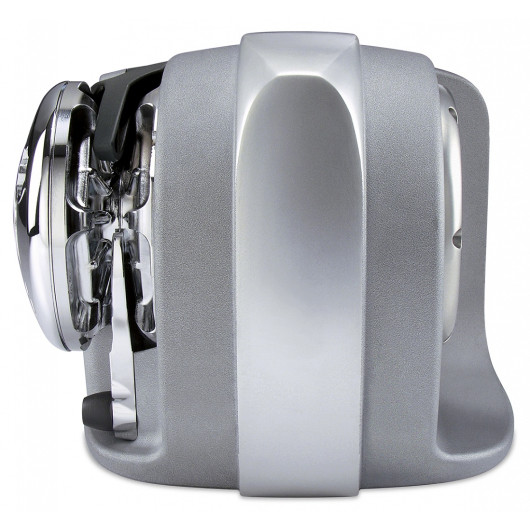

Le guindeau Hector 24 V 1000 W QUICK, dispose d'un axe horizontal, il se fixera sur le pont ou dans la baille à mouillage. Vous pouvez le choisir au plus proche de vos besoins : chaine de 8 ou 10 mm, sans ou avec poupée. Idéal pour les marins souhaitant un guindeau robuste et dont le bateau ne permet pas d'adapter un motoréducteur traversant le pont. Son moteur est intégré dans le carter du guindeau en aluminium anodisé.

Tous les barbotins proposés par QUICK sont équipés d'aimants capteur, ainsi en connectant un compteur de chaine, vous connaitrez la longueur de chaine déployée ou restante.

Selon le type de bateau et la zone de navigation concernée, ce guindeau sera idéal pour remonter l'ancre d'un bateau d'environ 8 à 12 m.

Comment installer facilement mon Guindeau Hector 24 V 1000 W QUICK sur mon bateau ?

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier.

• La surface du pont doit être plane, sinon compenser en ajoutant de la matière.
• L'épaisseur du pont doit être comprise entre 20 et 60 mm
• La baille à mouillage doit être suffisamment profonde pour accueillir la chaine, minimum 40 cm.

• La hauteur du guindeau n'est pas à négliger. En effet, il doit être à la même hauteur ou légèrement au-dessus du davier, afin d'éviter le ragage de la chaine.
• Positionner le gabarit de perçage, et percer les différents trous : Goujons, passage de chaine
• Nettoyer les trous et protéger les tranches de l'humidité en appliquant une résine, peinture, enduit etc.
• Positionner le joint caoutchouc entre le pont et la partie supérieure du guindeau.
• Positionner le guindeau
• Enfin, serrer les écrous sur les tiges filetées en alternance pour un meilleur plaquage.

Fonctionnement de mon guindeau

Démarrer le moteur avant d'utiliser le guindeau électriquement. Verrouiller ou déverrouiller l'embrayage à l'aide de la manivelle.

Pour jeter l'ancre : Verrouiller l'embrayage, puis contrôler la descente avec l'interrupteur "down" . Il est également possible de faire descendre l'ancre mécaniquement, en régulant la vitesse avec la manivelle.

Pour remonter l'ancre : Verrouiller l'embrayage, puis appuyer sur le bouton "up" de votre télécommande ou de votre contacteur. Lors de la remontée, la chaine doit rester le plus vertical possible. L'ancre étant remontée sur le davier, mettre un bout pour la sécuriser.

Caractéristiques techniques du guindeau Hector 24 V 1000 W QUICK

• Tension : 24 V
• Force de traction maximale instantanée : 1300 kg
• Charge de travail
  • Force de relevage : 130 kg
  • Charge de rupture : 400 kg
• Vitesse de relevage
  • A la charge de travail : 17,8 m/min
  • Maximale : 32,4 m/min
• Section de câblage minimale : 35 mm²
• Disjoncteur de protection : 80 A
• Poids :
  • Modèle sans poupée : 23,9 Kg
  • Modèle avec poupée opposée au barbotin : 25,3 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine et cordage, 8 et 10 mm ISO et DIN766
• Relais d'inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d'utilisateur
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d'installation, vous y trouverez les recommandations et détails supplémentaires.
