QUICK Guindeau Genius GP2 12 V | 800 W - 8 mm

Guindeau horizontal Genius 12 V 800 W QUICK pour bateau à voile ou à moteur

QUICK est une entreprise italienne qui conçoit et fabrique divers équipements que nous retrouvons sur nos bateaux. Son expertise est avérée dans des domaines de haute technicité, tels que les propulseurs, les chauffes-eau, des stabilisateurs gyroscopiques, mais aussi des luminaires et bien évidement l'univers du mouillage.

Convaincus de la qualité et la durabilité des produits de la marque QUICK, de nombreux constructeurs les installent sur les bateaux neufs de série.

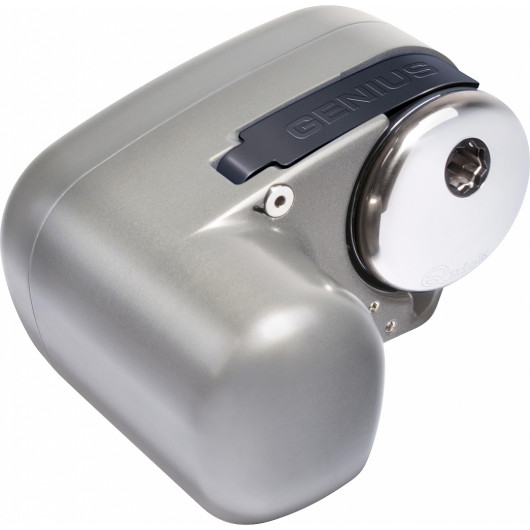

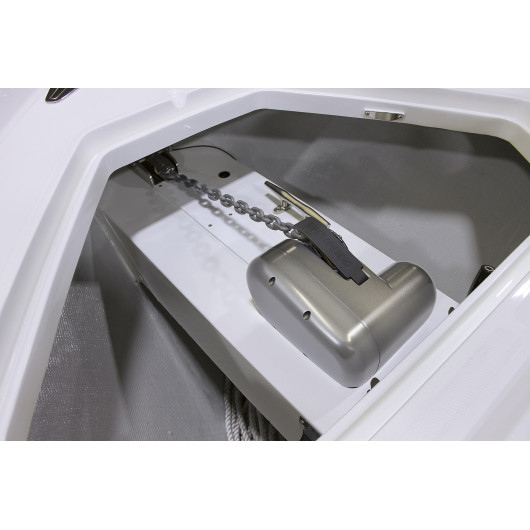

Le guindeau Genius 12 V 800 W QUICK dispose d'un axe horizontal, nous le proposons au choix avec un barbotin pour de la chaine de 6 mm. Il se fixera sur le pont ou dans la baille à mouillage. Son moteur est protégé dans le corps du guindeau en aluminium anodisé.

Tous les barbotins proposés par QUICK sont équipés d'aimants capteur, ainsi en connectant un compteur de chaine, vous connaitrez la longueur de chaine déployée ou restante.

Selon le type de bateau et la zone de navigation concernée, ce guindeau sera idéal pour remonter l'ancre d'un bateau de 7 à 10 m.

Ce guindeau est très compact, et sa légèreté s'explique par le corps en aluminium anodisé, sans renier sur la fiabilité, performance et durabilité. La poupée et le barbotin sont quant à eux en inox 316.

Comment installer simplement le guindeau électrique Genius 12 V 800 W QUICK ?

Définir l'implantation du guindeau

• Aligner la sortie de chaine du barbotin et le davier

• La surface qui recevra le guindeau sera plate et les parties supérieure et inférieure parallèles.
• L'épaisseur du pont doit être comprise entre 20 et 40 mm

Pour que la chaine s'étale correctement dans la baille à mouillage, celle-ci sera profonde d'au moins 40 cm.

• La hauteur du guindeau n'est pas à négliger. En effet, il doit être à la même hauteur ou légèrement au-dessus du davier, afin d'éviter le ragage de la chaine.
• L'emplacement étant défini, mettre en place le gabarit, et percer les différents trous
• Pour éviter l'infiltration d'eau au niveau des perçages, après avoir nettoyé les surfaces, appliquer une résine, peinture ou enduit etc
• Positionner le guindeau
• Enfin, serrer les écrous sur les tiges filetées en alternance pour un meilleur plaquage.

Comment utiliser le guindeau ?

La manivelle permet de verrouiller (sens horaire) ou déverrouiller (sens antihoraire) l'embrayage.

Avant la manœuvre, démarrer votre moteur du bord.

Pour jeter l'ancre : Afin de descendre l'ancre mécaniquement, agir sur l'embrayage à l'aide de la manivelle pour réguler la vitesse. Vous pouvez manœuvrer électriquement, pour cela verrouiller l'embrayage, puis contrôler la descente avec l'interrupteur "down".

Pour remonter l'ancre : une fois l'embrayage du barbotin correctement verrouillé, appuyer sur le bouton "up". Essayer de garder la chaine la plus verticale possible. Contrôler la remontée jusqu'à positionner l'ancre sur le davier.

Caractéristiques et détails techniques du guindeau électrique Genius 12 V 800 W QUICK

• Tension : 12 V
• Force de traction maximale instantanée : 900 kg
• Charge de travail
  • Force de relevage : 120 kg
  • Charge de rupture : 350 kg
• Vitesse de relevage
  • À la charge de travail : 20,0 m/min
  • Maximale : 29,6 m/min
• Section de câblage minimale : 16 mm²
• Disjoncteur de protection : 80 A
• Poids :
  • Modèle sans poupée : 10,2 Kg
  • Modèle avec poupée : 11,5 Kg

Composition de la livraison

• Guindeau
• Barbotin mixte chaine et cordage, 8 mm ISO & DIN766
• Relais d'inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d'utilisateur
• Conditions de garantie

Vous trouverez ci-dessous le manuel d'utilisation, comportant davantage de détails techniques et recommandations.
