QUICK Guindeau Eagle 12 V | 1000 W - Avec Poupée

Guindeau Eagle 12 V 1000 W QUICK pour bateau

L'entreprise italienne QUICK est devenue leader sur le marché des produits nautiques à haute technicité, grâce à son expertise dans la fabrication et l'assemblage des luminaires, mais aussi des chauffes-eau, des stabilisateurs gyroscopiques, des propulseurs d'étrave et de poupe. QUICK s'est également affirmé comme un acteur majeur de l'environnement du mouillage.

L'entreprise s'est affirmée comme partenaire de confiance pour les professionnels de l'industrie nautique, en effet de nombreux constructeurs de bateaux neufs choisissent d'installer les guindeaux QUICK pour des raisons de qualité et d'innovation.

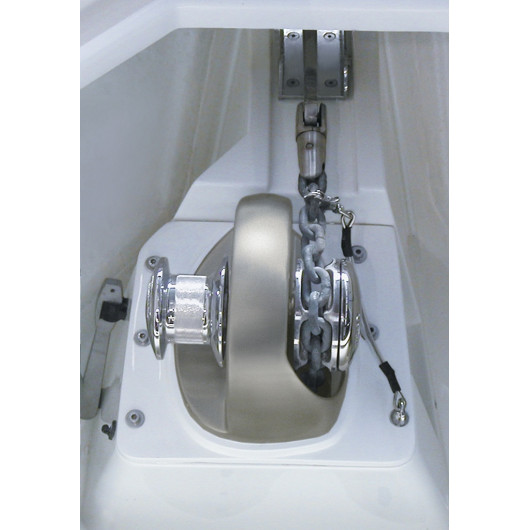

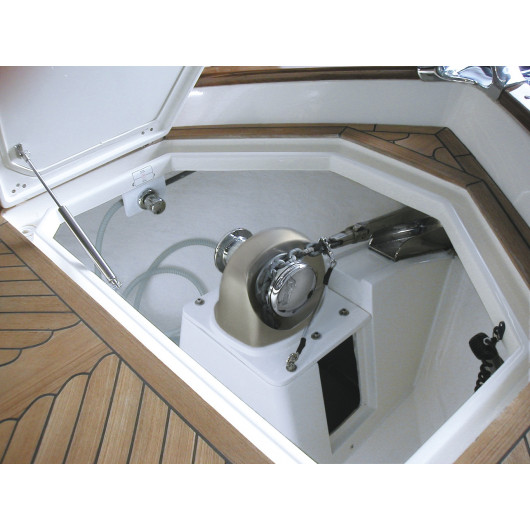

Le guindeau Eagle 12 V 1000 W QUICK, avec son axe horizontal, se décline avec un barbotin de 8 ou 10 mm. Il se fixera sur le pont ou dans la baille à mouillage, dans les 2 situations le moteur, orienté verticalement, sera protégé des projections d'eau.

Vous connaitrez précisément la longueur de chaine déployée ou restante en associant un compteur de chaine.

Il sera idéal pour équiper un bateau d'environ 8 à 12 m, selon le poids et la taille de votre bateau et la profondeur de la zone de mouillage généralement fréquentée.

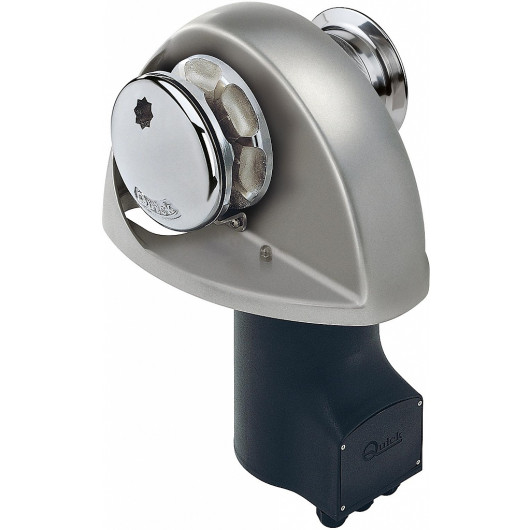

Le corps du guindeau est en aluminium anodisé, ce qui lui permet d'associer légèreté, performance et durabilité. La poupée est en inox 316.

Comment installer mon Guindeau Eagle 12 V 1000 W QUICK de façon optimale ?

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier.

• L'implantation doit être le plus plat possible
• L'épaisseur du pont doit être comprise entre 35 et 65 mm
• La baille à mouillage doit être profonde d'au moins 40 cm pour accueillir la chaine

• Hauteur d'implantation : Afin d'éviter un éventuel ragage de la chaine sur la base du guindeau, le barbotin doit se situer en dessous du davier, (5° maximum) ou à la même hauteur.
• Positionner le gabarit de perçage, et percer les différents trous
• Nettoyer les trous et protéger les tranches de l'humidité en appliquant une résine, peinture, enduit etc.
• Placer le joint caoutchouc
• Mettre le guindeau dans son logement
• Visser les 4 écrous sur les goujons, sans oublier les rondelles frein. Serrer en quinconce les écrous

Fonctionnement

La manivelle (fournie avec l'achat) vous permet de verrouiller ou déverrouiller l'embrayage.

Pour jeter l'ancre : Verrouiller l'embrayage, puis contrôler la descente avec l'interrupteur "down" . Il est également possible de faire descendre l'ancre mécaniquement, en régulant la vitesse avec la manivelle.

Pour remonter l'ancre : Verrouiller l'embrayage, puis appuyer sur le bouton "up" de votre télécommande ou de votre contacteur. Lors de la remontée, la chaine doit rester le plus vertical possible. L'ancre étant remontée sur le davier, mettre un bout pour la sécuriser.

Caractéristiques techniques du guindeau Eagle 12 V 1000 W QUICK

• Tension : 12 V
• Force de traction maximale instantanée : 1250 kg
• Charge de travail
  • Force de relevage : 130 kg
  • Charge de rupture : 390 kg
• Vitesse de relevage
  • A la charge de travail : 17,8 m/min
  • Maximale : 37,6 m/min
• Section de câblage minimale : 35 mm²
• Disjoncteur de protection : 80 A.
• Poids :
  • Modèle avec poupée : 23,7 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine et cordage, 8 et 10 mm ISO & DIN766
• Relais d'inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d'utilisateur
• Conditions de garantie

Ci-dessous, nous mettons à votre disposition le manuel d'utilisation, vous y trouverez les recommandations et détails supplémentaires.
