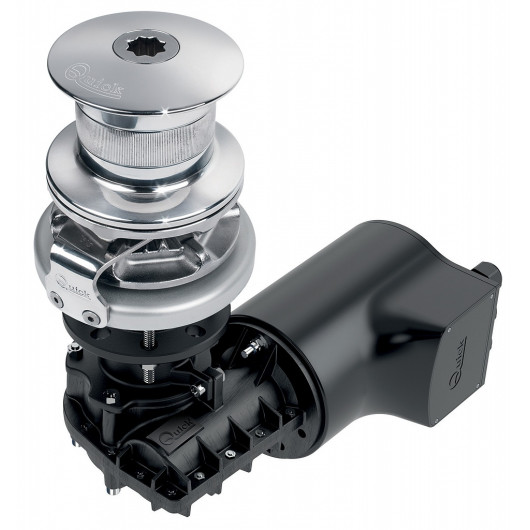

QUICK Guindeau Rider R3 24 V | 1000 W - Avec poupée

Guindeau Rider R3 24 V 1000 W QUICK pour bateau

L'entreprise italienne QUICK est une référence du secteur nautique. Elle est devenue leader sur le marché des produits nautiques à haute technicité, grâce à son expertise dans la fabrication et l'assemblage des luminaires, mais aussi des chauffes-eau, des stabilisateurs gyroscopiques, des propulseurs d'étrave et de poupe. Elle est également reconnue pour ses solutions de mouillage de haute qualité.

De nombreux constructeurs de nouvelles unités choisissent de monter les guindeaux QUICK d'origine. Soucieuse de la qualité et l'innovation, l'entreprise est devenue un partenaire de confiance pour les professionnels de l'industrie nautique.

L'axe vertical du guindeau Rider R3 24 V 1000 W permet de loger le moteur dans la baille à mouillage. La partie électrique est protégée des projections d'eau, et le pont est moins encombré. Tout en préservant l'efficacité du guindeau, l'espace dédié aux manœuvres est optimisé, l'esthétique est garantie.

Votre bateau est compris entre 8 et 12 m, la puissance de 1000 W sera idéale pour remonter l'ancre sans effort. De plus, le capteur intégré par QUICK dans ses barbotins, permettra de connecter un compteur de chaine. Ainsi, vous saurez avec précision la longueur déployée ou restante dans la baille à mouillage. Nous proposons ce guindeau avec poupée pour de la chaine de 8 ou 10 mm.

Grâce à sa base en aluminium anodisé, le gain de poids est considérable. L'anodisation protégera le matériel contre les agressions du milieu salin, et augmentera la durée de vie.

Comment installer mon Guindeau Rider R3 24 V 1000 W QUICK de façon optimale ?

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier. Tolérance positive de 10°C max admise

• Les surfaces supérieures et inférieures doivent être plates et parallèles, sinon compenser en ajoutant de la matière.
• L'épaisseur du pont doit être comprise entre 25 et 50 mm
• Afin d'éviter le frottement de la chaine sur le guindeau, le barbotin doit être positionné en dessous du davier (environ 5°).

• Positionner le gabarit de perçage, et percer les différents trous : Goujons, passage de chaine, arbre.
• Nettoyer les trous et protéger les tranches de l'humidité en appliquant une résine, peinture, enduit etc.
• Positionner le joint caoutchouc sur le pont
• Mettre en place le motoréducteur, en insérant l'arbre
• Pour un placage plus homogène, un serrage en quinconce sera privilégié

Fonctionnement

Avant l'utilisation de votre guindeau, le moteur doit être démarré.

Pour jeter l'ancre : À l'aide de la manivelle, il est possible de déployer la chaine manuellement, qui se déploiera sous son propre poids. On régule la vitesse de descente ou réglant le serrage de l'embrayage. Bien sûr, la manœuvre peut se faire électriquement. Pour cela, on verrouille l'embrayage et on contrôle la descente en appuyant sur l'interrupteur "down".

Pour remonter l'ancre : l'embrayage étant correctement serré, appuyer sur le bouton "up". En jouant sur les manœuvres du bateau, la chaine devra rester le plus vertical possible. Contrôler la remontée jusqu'à positionner l'ancre sur le davier.

Caractéristiques techniques du guindeau Rider R3 24 V 1000 W QUICK

• Tension : 24 V
• Force de traction maximale instantanée : 1000 kg
• Charge de travail
  • Force de relevage : 150 kg
  • Charge de rupture : 450 kg
• Vitesse de relevage

  • A la charge de travail : 21,4 m/min
  • Maximale : 40,9 m/min
• Section de câblage minimale : 16 mm²
• Disjoncteur de protection : 50 A.
• Poids :
  • Modèle sans poupée : 17,1 Kg
  • Modèle avec poupée : 19,1 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine & cordage, 8 et 10 mm ISO & DIN766
• Relais d'inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d'utilisateur
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d'installation, vous y trouverez les recommandations et détails supplémentaires.
