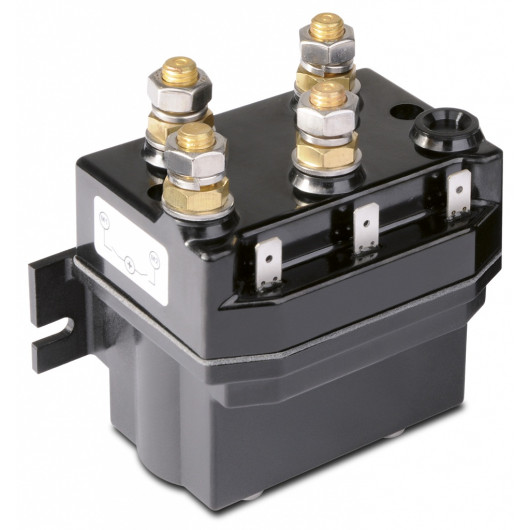

QUICK Relais T6415-12 V 2500 W | 4 pôles
Relais QUICK T6415-12V 4 pôles pour guindeau 12 V d'une puissance maximale de 2500 W.
Relais T6415-12 V 2500 W QUICK pour bateau
Quick est une entreprise italienne qui conçoit et fabrique des produits de hautes qualités destinés à l'univers nautique. Leur offre est très large, puisqu'ils maitrisent parfaitement les univers de l'éclairage, du mouillage, du chauffe-eau, du propulseur, et même des stabilisateurs gyroscopiques.
La marque QUICK est très réputée dans l'univers du mouillage de votre bateau. En effet, l'enseigne maitrise l'élaboration de l'ensemble des produits de cette famille, allant des guindeaux aux commandes, et bien sûr les relais de puissance.
Bien que souvent utilisés pour contrôler un guindeau, ces contacteurs peuvent également être utilisés entre autres pour manœuvrer d'autres équipements nécessitants une grande puissance tels que :
- un winch électrique,
- une passerelle
- une grue
- etc
Comment installer mon relais T6415-12 V QUICK de façon optimale ?
- Choisir un endroit le plus abrité de l'humidité possible.
- Fixer le relais maintenu entre les 2 pattes de fixation latérales
- Ne pas positionner le relais avec les bornes de puissance vers le bas
- Avant tout branchement, vérifier d'avoir coupé l'alimentation électrique
- Prévoir un fusible de 2,5 A sur le circuit de commande
- Afin d'assurer un bon contact, nettoyer l'éventuelle oxydation sur les cosses et appliquer de la graisse
Fonctionnement de l'appareil :
Le moteur de l'appareil n'est pas directement connecté au câble négatif de la batterie. Le circuit de puissance est relié au relais, qui se chargera d'inverser la polarité de l'appareil, le faisant tourner dans un sens ou dans l'autre. On l'appelle donc relais inverseur.
Caractéristiques techniques du relais T6415-12V QUICK
- Puissance max : 150 A
- Tension : 12 V
- Étanchéité : IP66 (excluant les connectiques)

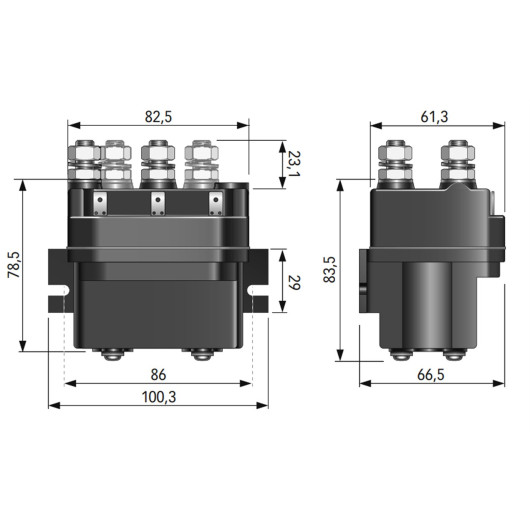

- Dimensions : 100 x 66,5 x 106 mm (longueurs totales comprenant les pattes de fixation et les bornes)
- Poids : 980 g
Ci-dessous, nous vous recommandons de télécharger le manuel d'installation, vous y trouverez les recommandations et détails supplémentaires.
