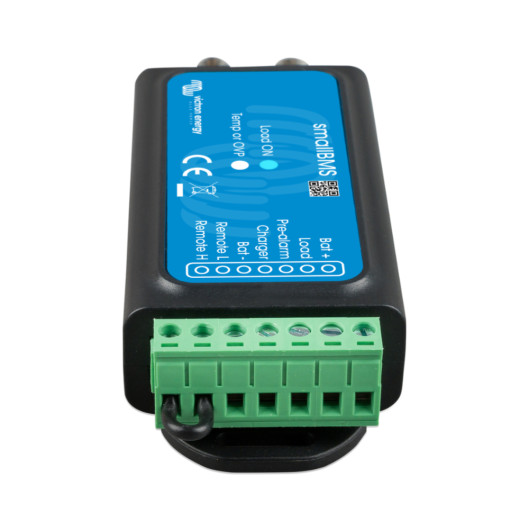

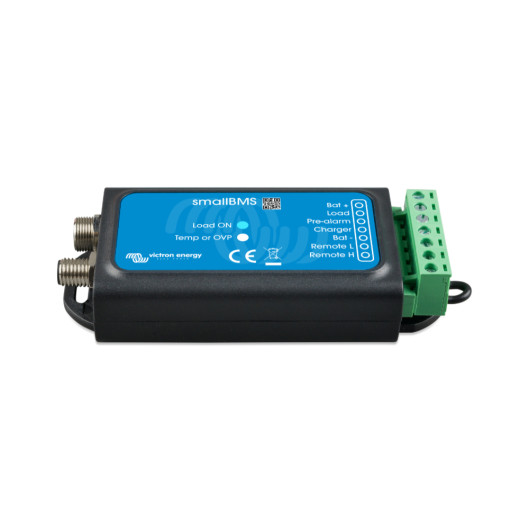

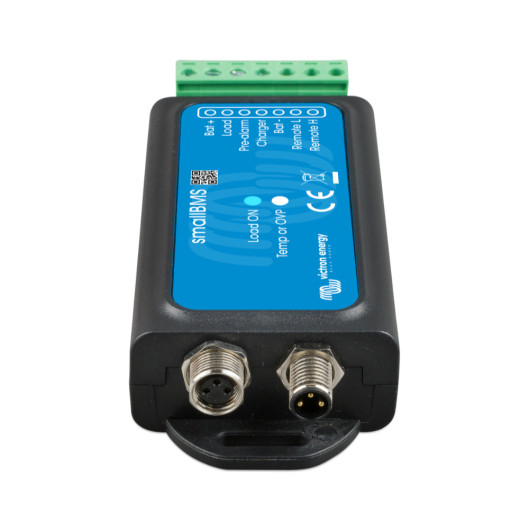

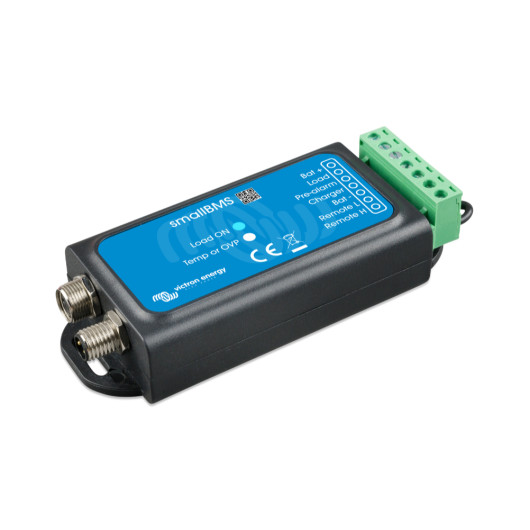

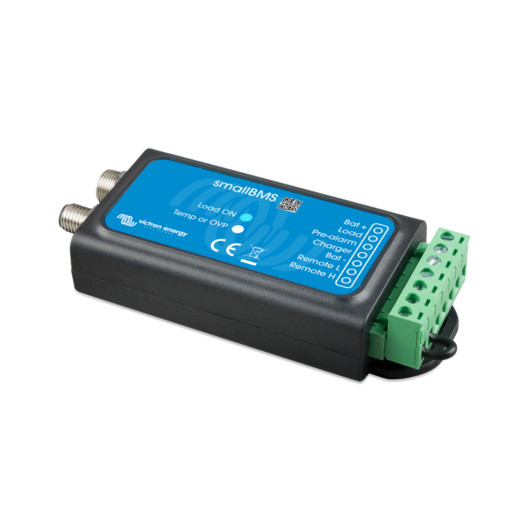

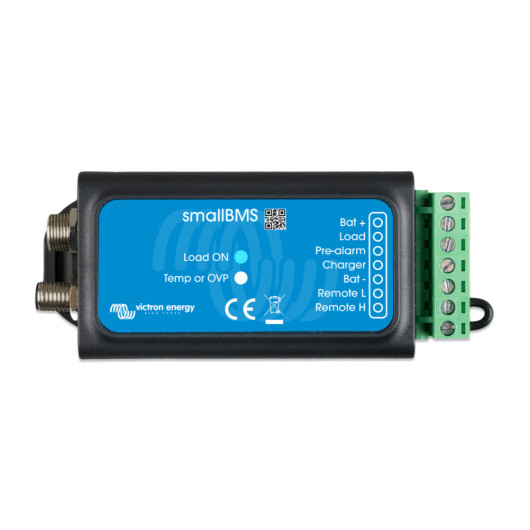

VICTRON SmallBMS

BMS externe pour batterie LFP SmallBMS VICTRON

Un BMS (Battery Management System) ou Système de Gestion de Batterie en français est un dispositif de sécurité essentiel pour toute batterie lithium. Il protège les cellules d'une batterie lithium contre la surtension, la sous-tension et la sur-intensité.

L'absence de BMS peut entraîner des risques d'incendie, des dégagements gazeux dangereux ou même une explosion. C'est pourquoi la majorité des batteries lithium est équipée d'un BMS intégré.
Cependant, ces batteries ne peuvent pas être montées en parallèle et leur courant de décharge, limité par le BMS, ne délivre généralement pas beaucoup de puissance de crête. Un BMS séparé permet d'accepter des configurations de batterie en série, en parallèle ou en série/parallèle, facilitant ainsi la création de parcs de batteries avec une tension de 12, 24 ou même 48 V.

Si vous avez des besoins spécifiques pour votre parc électrique, tels qu'une tension élevée ou un courant de décharge maximal, il est conseillé d'opter pour des batteries avec un BMS séparé.

Le VICTRON smallBMS est une alternative plus économique et simple du VICTRON VE.Bus V2. Il est conçu pour fonctionner avec des batteries dépourvues de BMS VICTRON Smart LiFePo4 disposant de connecteurs circulaires M8et est particulièrement indiqué si vous ne possédez pas d'appareils VICTRON fonctionnant avec une interface VE.BUS.

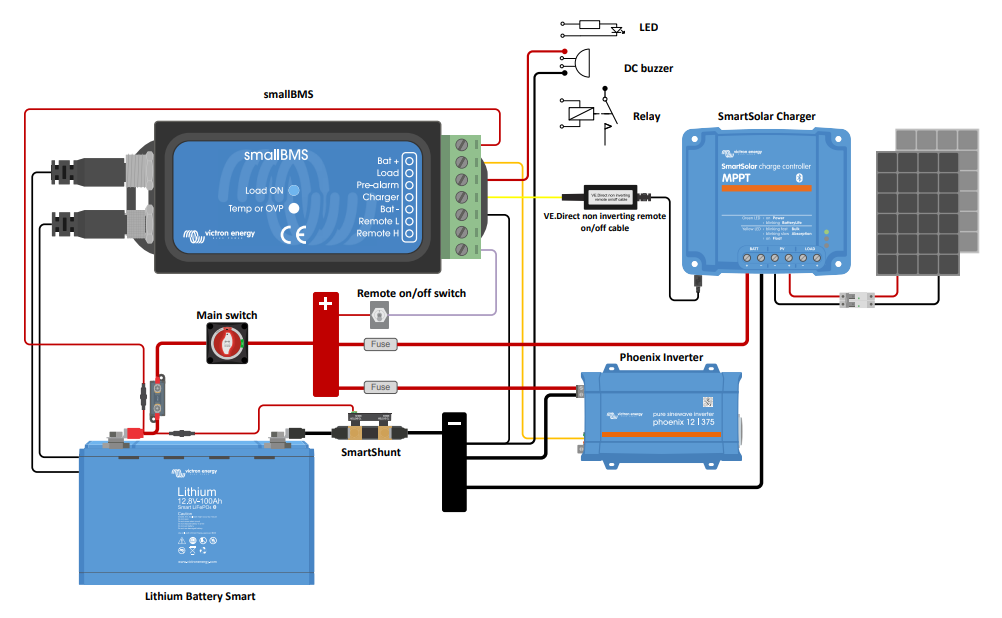

Schéma exemple de montage avec un VICTRON SmallBMS

À noter que le VICTRON SmallBMS étant dépourvu d'aucune interface VE.Bus, il est incompatible avec des convertisseurs/chargeurs MultiPlus et Quattro (fonctionnant eux avec une interface VE.Bus)

Caractéristiques techniques du VICTRON SmallBMS

Général

• Dimensions : 106 x 42 x 23 mm
• Poids : 100 g
• Matériau boitier : ABS
• Coloris : Bleu / Noir

Spécifications électriques

• Tension d'alimentation : 8 à 70 V DC
• Consommation :
  • Option à distance actif : 2,2 mA
  • Tension de cellule faible : 1,2 mA
  • Option à distance désactivé : 1,2 mA
• Sortie déconnexion de consommateur (LOAD) :
  • Normalement élevé : Vbat - 0,1 V
  • Limite de courant de source : 1 A (non protégé contre les court circuits)
  • Courant absorbé : 0 A (sortie flottante)
• Sortie déconnexion de chargeur (CHARGER) :
  • Normalement élevé : Vbat - 0,1 V
  • Limite de courant de source : 10 mA (protégé contre les court circuits)
  • Courant absorbé : 0 A (sortie flottante)
• Sortie de pré-alarme :
  • Normalement flottante : basse
  • En cas d'alarme : tension de sortie Vbat - 0,1 V
  • Courant de sortie max : 1 A (non protégé contre les court circuits)

Contenu de la livraison

• 1x VICTRON SmallBMS
• 1x détecteur secteur
• 1x câble RJ45 de 0,3 m
• 1x bande Velcro
