Panneau de Contrôle Électrique 12V Carbest Checkpanel 714 | Protection & Recharge USB

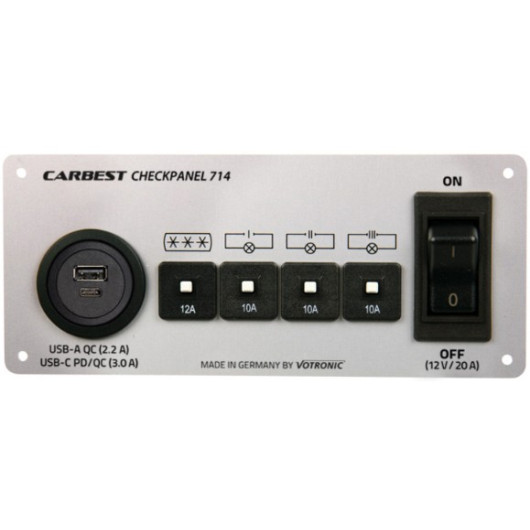

Le Carbest Checkpanel 714 est un tableau de distribution et de protection électrique 12V compact, spécialement conçu pour l'aménagement autonome des vans, fourgons aménagés et bateaux. Développé par Carbest et fabriqué en Allemagne par Votronic, la référence de l’électronique embarquée, ce panneau centralise la sécurité de vos principaux consommateurs 12V tout en intégrant une zone de recharge rapide de dernière génération avec son USB-C (PD/QC 3A).

✔️ Le choix de la simplicité avec le Checkpanel 714 pour votre installation 12V

Avec ce modèle vous répondez à trois problématiques des circuits électriques isolés du véhicule aménagé et du bateau :

1. Pas de fusibles à remplacer (Technologie Disjoncteur Thermique)

Le gros point fort de ce tableau réside dans ses 4 disjoncteurs thermiques intégrés (Type T9). Contrairement aux boîtes à fusibles classiques (qui nécessitent d'avoir des consommables de rechange), ce panneau utilise des boutons poussoirs réarmables.

• Comment ça marche ? Si une surcharge survient, le bouton correspondant saute. Une fois le défaut éliminé, il vous suffit d'appuyer sur le bouton pour réenclencher le circuit.

2. Remplace la boite a fusible

Le panneau propose une répartition électrique pour les besoins typiques d’un van aménagé ou du bateau :

• 1 x circuit de 12A : Idéalement dimensionné pour protéger la ligne d’un réfrigérateur à compression 12V.
• 3 x circuits de 10A : Parfaits pour diviser et sécuriser vos circuits d'éclairage LED, de pompe à eau à membrane, ou de prises auxiliaires.

💡 Le conseil d'H2R Equipements : Pour vos circuits d'éclairage, rappelez-vous que ce tableau assure uniquement la fonction de protection (disjoncteur). Il conviendra donc de choisir des spots avec interrupteur intégré ou d'ajouter un interrupteur dédié sur la ligne positive d'alimentation électrique.

3. Hub de recharge moderne USB-A et USB-C

Pour répondre aux exigences des appareils nomades actuels, le module intègre deux ports de charge performants :

• Port USB-C (3.0 A) : Compatible avec les normes de charge rapide PD (Power Delivery) et QC (Quick Charge), indispensable pour les smartphones récents, tablettes et ordinateurs compatibles.
• Port USB-A (2.2 A) : Pour la recharge standard de vos accessoires et batteries externes.

💡 Grâce à ce double port USB puissant allant jusqu'à 3A, il n'est plus nécessaire d'envisager l'installation de la traditionnelle prise allume-cigare, souvent plus encombrante.

Les application types en Van, Fourgon et Bateau

• Interrupteur Général de Sécurité (coupe circuit) : L'interrupteur à bascule principal (20A) permet de couper instantanément l'alimentation du panneau pour éviter toute consommation résiduelle (courant de veille) lors des périodes d'hivernage ou d'absence.
• Centralisation de l'éclairage.
• Raccordement directe du réfrigérateur a compresion12V.
• Raccordement directe de la pompe à eau

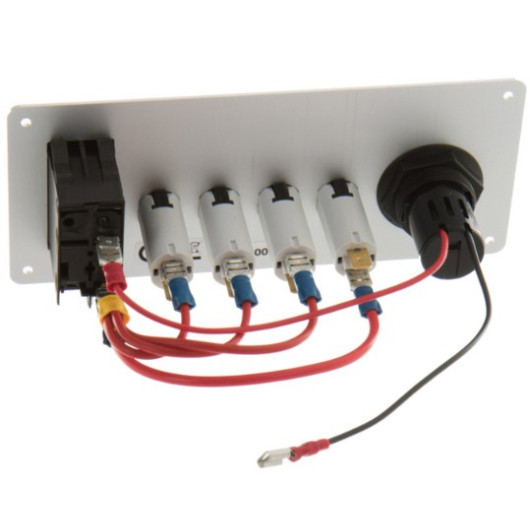

🔧 Le montage et les équipement complémentaire nécessaire

1. Alimentation principale (Batterie $\rightarrow$ Panneau) : Équipez-vous d'un câble souple de 4 mm² (ou  6 mm² si la distance par rapport à la batterie auxiliaire dépasse 5 mètres).
2. Protection générale : Installez impérativement un porte fusible et son fusible 25A sur le câble positif, positionné au plus près de la borne (+) de votre batterie. Un connecteur Wago Inline (Wago traversant) est idéal pour intercaler proprement ce porte-fusible.
3. Câblage des consommateurs : Pour le réfrigérateur, utilisez du câble de 2,5 mm² à 4 mm² selon la distance.
4. Pour les équipements moins gourmands (pompe à eau, éclairages), du câble de 1,5 mm² à 2.5 mm² sera parfaitement adapté.
5. Collecte des masses (Négatif) : Prévoyez un Busbar (barrette de distribution négative) relié à la batterie, sur lequel viendront se connecter les retours de masse de vos appareils.

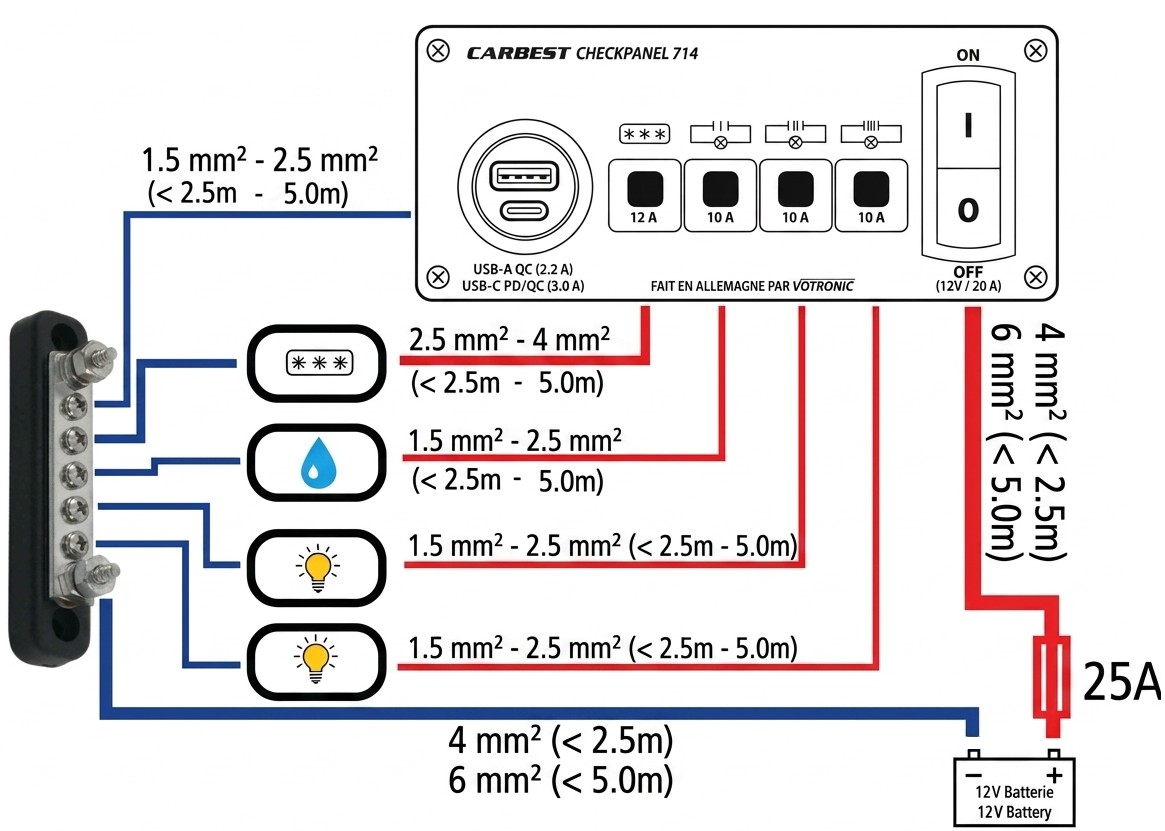

 Tableau de montage simplifié avec section de câble et distance de câblage

⭐ L'avis H2R Equipements

On adore la simplicité de ce tableau électrique de distribution, à la fois compact, visuel et très instinctif. Bien que les disjoncteurs n'aient pas de fonction d'interrupteur manuel (ils servent uniquement de sécurité), ils intègrent une sécurité à déclenchement libre. Cela signifie que même si le bouton reste enfoncé par accident, le circuit se coupera instantanément en cas de court-circuit persistant. Une sécurité indispensable pour éviter tout risque de surchauffe ou de départ de feu à bord de votre véhicule ou bateau.

⚙️ Caractéristiques techniques du Carbest Checkpanel 714

• Tension nominale : 12 V DC (compatible circuits automobiles, campings-cars et marins)
• Interrupteur principal : Capacité maximale de 20 A sous 12 V
• Protection intégrée : 4 disjoncteurs thermiques unipolaires Schurter T9 (1x 12A, 3x 10A)
• Prises USB en façade : 1x USB-A (2.2A) + 1x USB-C Power Delivery / Quick Charge (3.0A)
• Qualité de fabrication : Fabriqué en Allemagne (Made in Germany by Votronic)
• Type de montage : Encastrable, fixation par vissage sur paroi (4 vis d'angle)
