Manomètre pression d'huile moteur 10 bar /150 psi Ø 52 mm VDO

Indicateur de pression d'huile VDO ViewLine 0-10 bar / 0-150 psi moteur de bateau à voile ou à moteur

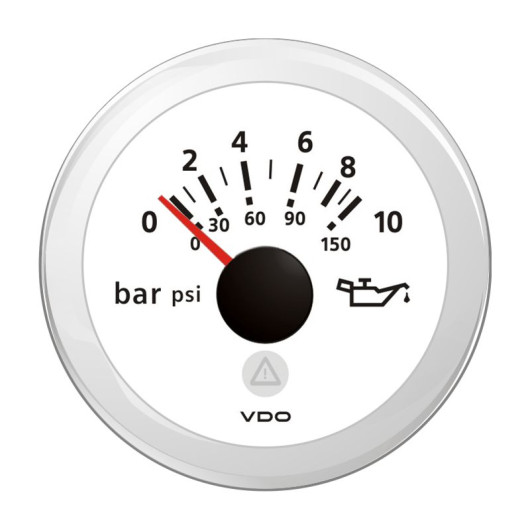

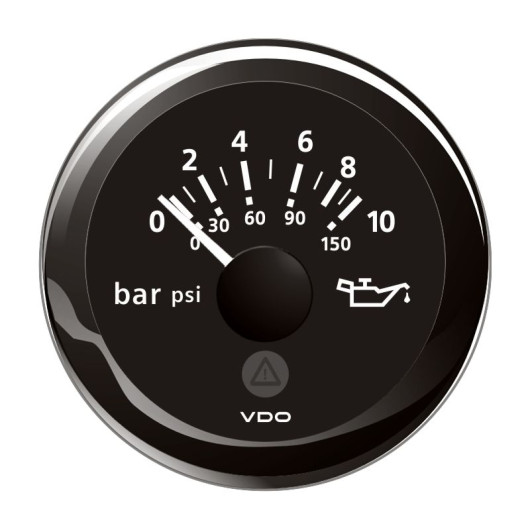

Le manomètre pression huile VDO ViewLine affiche en continu la pression d'huile moteur grâce à un cadran rétroéclairé haute lisibilité, disponible en finition noire ou blanche selon l'esthétique de votre tableau de bord.

🛢️ Un instrument de précision pour votre poste de pilotage

Ce manomètre de la gamme ViewLine de VDO/Veratron mesure la pression d'huile moteur de 0 à 10 bar (0 à 150 psi) grâce à une entrée résistive 10-184 Ohm, compatible avec la majorité des sondes de pression d'huile du marché. Son rétroéclairage LED assure une lecture parfaite de jour comme de nuit, tandis que son voyant d'alarme intégré signale immédiatement toute anomalie de pression. Sa façade affiche une protection IP67, garantissant une excellente résistance aux projections d'eau et à l'humidité du poste de pilotage. Le boîtier de 52 mm s'intègre facilement dans la plupart des tableaux de bord standards, en remplacement ou en première installation.

✅ Avantages du manomètre pression huile VDO ViewLine

• Lecture jour/nuit rétroéclairée
• Alarme visuelle intégrée
• Étanchéité IP67 en façade
• Installation standard 52 mm
• Double alimentation 12/24V

🔧 Comment installer le manomètre pression huile VDO ViewLine ?

1. Percez ou vérifiez un perçage de 52 mm de diamètre dans le tableau de bord (profondeur d'installation : 50 mm).
2. Insérez le manomètre puis fixez-le à l'aide de l'écrou spinlock fourni (ou du kit de fixation à étriers en option).
3. Raccordez le câble adaptateur 8 pôles au connecteur du manomètre.
4. Reliez les fils correspondants à la sonde de pression d'huile (entrée 10-184 Ohm) et à l'alimentation 12/24V du bord.
5. Mettez sous tension et vérifiez la cohérence de l'affichage avant remontage définitif du bezel.

❓ Quelle est la plage de mesure de ce manomètre ?

Il couvre une plage de 0 à 10 bar, soit 0 à 150 psi, avec une entrée sonde de 10 à 184 Ohm.

❓ Puis-je utiliser ce manomètre en 12V et en 24V ?

Oui, l'instrument accepte indifféremment une alimentation 12V ou 24V.

Le manomètre est-il livré avec sa sonde de pression ?

Non, seul le câble adaptateur 8 pôles est fourni. La sonde de pression d'huile (10-184 Ohm) se commande séparément selon votre moteur.

⭐ L'avis H2R Equipements

Un classique fiable pour qui veut garder l'œil sur la pression d'huile sans se ruiner. Pensez à vérifier l'impédance de votre sonde existante avant commande : ce modèle est calé sur du 10-184 Ohm, incompatible avec les sondes 240-33 Ohm plus courantes sur certains moteurs.

⚙️ Caractéristiques techniques du manomètre pression huile VDO ViewLine

• Plage de mesure : 0 - 10 bar / 0 - 150 psi
• Impédance d'entrée : 10 - 184 Ohm
• Alimentation : 12 / 24 V
• Consommation : < 150 mA
• Précision angulaire : ± 3,6° sur toute la plage d'affichage
• Angle d'affichage : 90°
• Rétroéclairage : LED
• Voyant alarme : intégré
• Protection façade : IP67
• Connecteur : Tyco / Hirschmann MQS 8 pôles
• Diamètre de perçage : 52 mm
• Diamètre hors-tout : 59 mm
• Profondeur d'installation : 50 mm

📦 Contenu de la livraison

• Manomètre de pression d'huile
• Câble adaptateur 8 pôles
• Cache (bezel) rond
• Écrou spinlock
• Joint d'étanchéité
