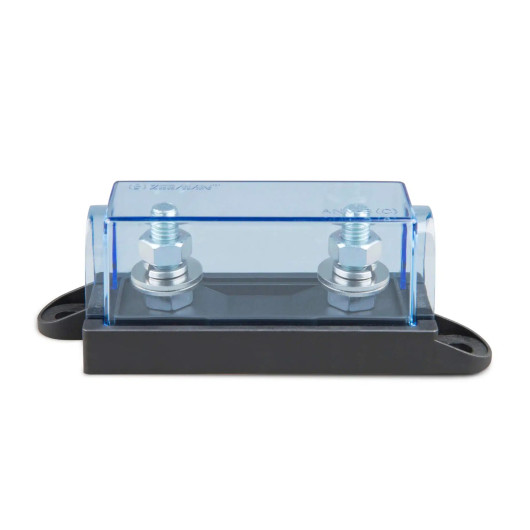

Porte-fusible pour fusible MEGA VICTRON

Support de protection haute intensité pour fusibles MEGA Victron Energy

Le porte-fusible MEGA de chez VICTRON protège les circuits DC haute intensité de votre installation embarquée, jusqu'à 500 A et 80 V selon le fusible installé.

🛡️ La sécurité électrique qui ne fait jamais défaut !

Conçu par Victron Energy, ce porte-fusible accueille l'ensemble de la gamme de fusibles MEGA, de 40 A à 500 A, en version 32V, 58V ou 80V DC. Sa borne de connexion M8 garantit une liaison électrique fiable avec vos câbles de puissance, tandis que son boîtier en plastique haute qualité résiste aux vibrations et aux écarts thermiques propres à un véhicule ou un bateau.

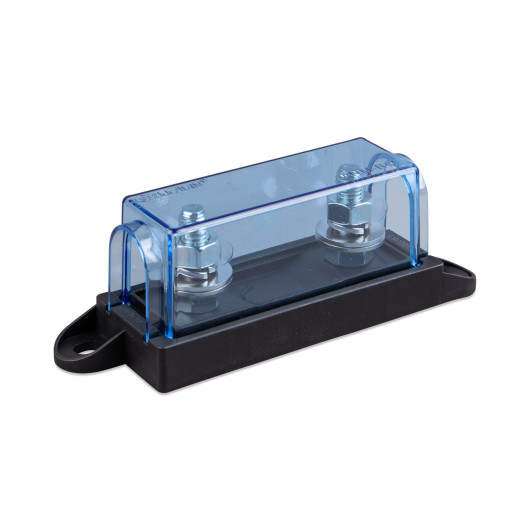

Le couvercle translucide fourni protège le fusible des contacts accidentels tout en permettant un contrôle visuel sans démontage.

Certifié IEC 60947, il s'intègre naturellement dans une installation comprenant un Lynx Distributor, un MultiPlus ou un SmartSolar MPPT, et constitue le point de protection incontournable entre la batterie et le reste du circuit DC.

✅ Avantages du porte-fusible MEGA Victron

• Protection haute intensité
• Compatible avec les fusibles MEGA
• Bornes M8
• Couvercle translucide pour un contrôle rapide du fusible
• Certifié IEC 60947
• Boîtier haute résistance
• Montage rapide
• Compatible VASP

🔧 Comment installer le support fusible MEGA

1. Couper l'alimentation du circuit avant toute intervention.
2. Choisir un emplacement proche de la batterie ou du tableau de distribution.
3. Fixer le porte-fusible via les deux trous de montage pré-percés.
4. Sertir des cosses adaptées au calibre du câble sur la borne M8.
5. Serrer la connexion entre 4 et 6 Nm.
6. Insérer le fusible MEGA correspondant au calibrage requis.
7. Refermer le couvercle translucide puis remettre le circuit sous tension.

❓ Quels fusibles MEGA sont compatibles avec ce porte-fusible ?

Tous les fusibles de type MEGA de 40 A à 500A, en version 32 V, 58 V ou 80 V DC.

Vous ne savez pas quelle section de câble correspond à votre besoin en intensité ? Retrouvez ci-dessous notre calculateur des intensités en fonction de la section de câble (le calibre du fusible doit toujours rester inférieur ou égal à l'intensité max indiquée)

❓ Quel couple de serrage appliquer sur la borne M8 ?

Un couple de 4 à 6 Nm est recommandé pour garantir un contact fiable sans endommager la borne.

❓ Le couvercle translucide protège-t-il contre l'humidité ?

Son indice IP20 le destine à une installation en zone protégée (coffre électrique fermé), pas à une exposition directe à l'eau.

🛠️ Applications & usages recommandés 🚐

• Fourgons aménagés et vans
• Camping-cars et mobil-homes
• Installations solaires embarquées
• Bateaux et voiliers
• Parcs batteries lithium

🚨 Est-ce que ce produit est compatible VASP ?

Oui, ce porte-fusible répond aux exigences de protection des circuits DC demandées dans le cadre d'une homologation VASP, à condition de choisir un calibre de fusible adapté à la section des câbles installés.

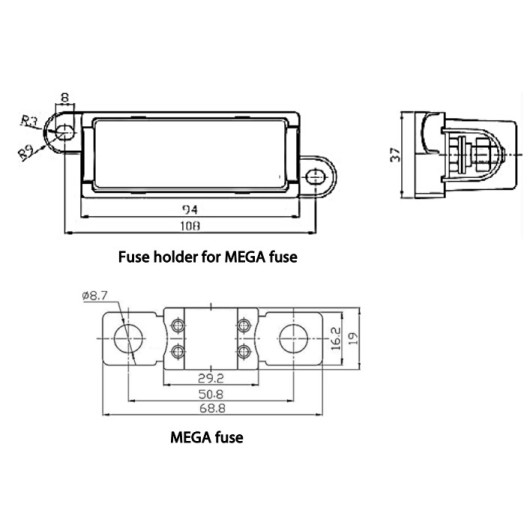

🚐⛵ Compatibilité du porte fusible MEGA de VICTRON ENERGY

• Fusible MEGA toutes marques (VICTRON, ENERGIE MOBILE, MTA, SCI...)
  • Longeur : 68,8 mm
  • Largeur : 19 mm
  • Oeils : ø 8,7 mm pour bornes M8
• Circuit :
  • Tension : de 6 à 80 V DC
  • Instensité : 500 A max
• Utilisation :
  • Van aménagé
  • Fourgon et camion aménagé
  • Camping-car et caravane
  • Bateau
  • Food truck ou véhicule professionnel
  • Site isolé type tiny house

⭐ L'avis H2R Équipements

Chez H2R Équipements, on considère ce porte-fusible comme un basique indispensable de toute installation électrique sérieuse. Pas de fioriture, mais une fiabilité Victron éprouvée : couvercle bien pensé pour vérifier le fusible sans tout démonter, bornes M8 qui tient le serrage dans le temps. On le recommande systématiquement dès qu'on dimensionne une protection batterie ou un départ haute intensité.

Nous vous recommandons d'associer ce porte-fusible à des câbles souples munis de cosses calibrées serties à la pince adaptée, puis d'appliquer une graisse diélectrique sur les bornes de connexion pour limiter l'oxydation en milieu humide.

⚙️ Caractéristiques techniques du support de protection MEGA

Général

• Dimensions : 126 x 37 x 43,4 mm
• Poids : 120 g
• Matériau : plastique haute qualité
• Nombre de positions : 1 voie
• Couleur : noir, couvercle transparent

Spécifications électriques

• Tension nominale : 12 V DC / 24 VDC / 32V DC / 58V DC / 80V DC selon variante
• Courant d'interruption : 2 kA à 32V DC
• Calibres fusibles compatibles : 40A à 500A
• Connexion : borne M8
• Couple de serrage : 4 à 6 Nm
• Indice de protection : IP20
• Norme de sécurité : IEC 60947
• Certification qualité : ISO 9001
• Garantie : 5 ans Victron Energy

📦 Contenu de la livraison

• 1x porte-fusible MEGA Victron Energy
• 1x couvercle translucide
• Notice
