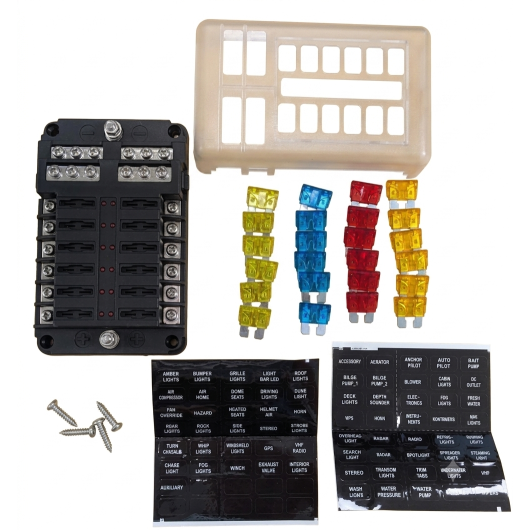

Boîte porte-fusibles 12 voies avec busbar de masse et témoins LED | 12V / 24V

Bonjour Clément,

Oui, vous pouvez placer un fusible principal de 100 A au plus près de la batterie auxiliaire pour exploiter la capacité maximale du porte-fusibles.

Attention toutefois : la taille de ce fusible doit toujours être adaptée à la section de votre câble d'alimentation (par exemple, 100 A nécessite au minimum un câble de 16 mm² ou 25 mm² selon la longueur).

Bonjour Anaïs,

Il vous faut des cosses à œillet :

• Pour le câble d'alimentation général (+ et -) : Cosses à œillet M5 (trou de 5 mm).
• Pour les départs de circuits vers vos appareils : Cosses à œillet M4 (trou de 4 mm).

(Pensez à choisir le diamètre du trou M4/M5 ainsi que la section en mm² adaptée à chaque câble).

Cordialement,

Ronan

Bonjour Patrick,

Oui, absolument ! Vous pouvez tout à fait utiliser ce porte-fusibles avec une batterie de 130 Ah.

Pour mieux comprendre : la capacité de votre batterie (exprimée en Ah - Ampères-heures) représente uniquement sa réserve d'énergie (comme la taille d'un réservoir de carburant). Le porte-fusibles, lui, ne se soucie pas de la taille du réservoir, mais seulement du courant qui y circule (en Ampères).

Ce coffret accepte un courant maximal de 100 A en continu, ce qui convient parfaitement pour une batterie de 130 Ah à une batterie de 50 ou 300 Ah.

Deux points importants à vérifier pour votre installation :

1. La protection du câble principal : Installez un fusible principal (ou disjoncteur) au plus près de la batterie pour protéger le câble qui va jusqu'au porte-fusibles.
2. Les fusibles de chaque appareil : Choisissez la valeur de chaque fusible individuel (5A, 10A, 15A...) selon la consommation de vos équipements (éclairage, pompe, frigo) et la section des câbles, indépendamment de votre batterie.

Bonne installation,

Ronan

Bonjour Julien,

Il faut utiliser des cosses à œillet M4 (trou de 4 mm). Les fils ne se clipsent pas directement : chaque départ de circuit se fixe par vissage de la cosse sur le bornier à vis du boîtier.

Bon sertissage !

Ronan

Bonjour Jonathan,

Pas d'inquiétude, c'est simple ! Vous pouvez comparer ce porte-fusibles au tableau électrique d'une maison : dans votre logement, le disjoncteur protège vos lignes électriques (10A pour la lumière, 16A pour les prises...). Ici, c'est exactement le même principe, mais adapté au 12V/24V avec des fusibles de type automobile platines (format ATO / ATC standard).

Ce sont les fusibles transparents à deux broches les plus répandus au monde, que l'on trouve facilement dans tous les magasins d'accessoires auto, nautiques ou de bricolage.

• Pour votre besoin précis (1A, 2A et 5A) :
• Pour le 5A : Bonne nouvelle, ils sont déjà fournis dans le kit complet livré avec le boîtier !

Pour les 1A et 2A : Ces valeurs très faibles ne sont pas fournies de série dans le coffret (qui inclut 5A, 10A, 15A et 20A). Il vous suffira de commander séparément un lot de fusibles ATO 1A et 2A (souvent identifiés par la couleur noire pour le 1A et grise pour le 2A). Ils s'insèrent exactement de la même manière dans les 12 emplacements du boîtier.

? Rappel essentiel : Le fusible protège avant tout le câble, pas l'appareil ! Par exemple, un câble de 1,5 mm² sur 5 m alimentant 4 spots de 2 W (soit ~0,7 A) peut être très bien protégé par un fusible de 5 A : le câble supporte largement ce courant et reste parfaitement sécurisé en cas de court-circuit.

Bien cordialement,

Ronan
