Connecteur DC Haute Puissance 350A Anderson SB® 350 pour Câbles 50, 70 et 95 mm²

Connecteur rapide de puissance 350A type Anderson SB® 350 pour batterie et parc électrique 12V / 24V / 48V

Le connecteur de puissance Anderson SB® 350 est l'équipement idéal pour réaliser des connexions rapides, sûres et détachables sur les circuits de forte puissance en bateau, camping-car, fourgon aménagé ou installation solaire. Capable de supporter des intensités continues élevées jusqu'à 350 Ampères (jusqu'à 600V), il sécurise le raccordement de vos parcs batteries, convertisseurs de tension haute puissance, treuils et chargeurs DC/DC.

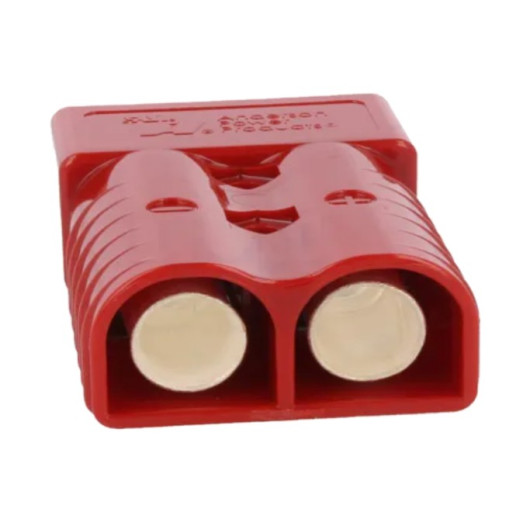

Conçu avec un boîtier robuste en polycarbonate hermaphrodite (sans détrompeur mâle/femelle : deux connecteurs de même couleur s'emboîtent parfaitement l'un dans l'autre) et doté de contacts en alliage de cuivre à placage argenté, il garantit une conductivité et une résistance optimale aux arcs électriques lors du branchement.

🛠️ Afin de s'adapter parfaitement aux câbles souples aux normes métriques européennes, nous vous proposons ce connecteur sélectionné pour les trois sections de câble les plus courantes : 50 mm², 70 mm² et 95 mm².

Correspondance et compatibilités des sections métriques

Les connecteurs de norme américaine (AWG) présentent des diamètres de futs d'origine convertis en dimensions métriques d'usine. Voici comment s'assurent les compatibilités avec vos câbles électriques souples européens :

• Version pour câble 50 mm² : Équipée de fûts calibrés d'origine pour 2/0 AWG (67,4 mm²). Elle permet un montage fiable sur câble de 50 mm² par sertissage puissant à déformation hexagonale. Un câble de 70 mm² y entre également de manière très ajustée.
• Version pour câble 70 mm² : Équipée de fûts calibrés d'origine pour 3/0 AWG (85 mm²). Parfaitement adaptée à vos câbles de 70 mm². Le jeu mécanique au niveau du fut est parfaitement comblé lors de la compression par sertissage à la pince de qualité.
• Version pour câble 95 mm² : Équipée de fûts calibrés d'origine pour 4/0 AWG (107,2 mm²). Présente une compatibilité parfaite en pratique. Vos câbles électriques souples de 95 mm² s'insèrent très proprement dans les fûts de contact.

💡 Conseils de montage pour une connexion parfaite

Pour garantir une résistance de contact minimale et éviter tout point chaud sur les forts courants :

• Dénudez votre câble cuivre à la longueur exacte du fût du contact sans sectionner de brin.
• N'étamez jamais les brins de cuivre au fer à souder avant le sertissage (le cuivre étamé s'écrase dans le temps sous la pression et crée du jeu).
• Ne grattez et ne délimez jamais la surface plaquée argent des contacts.
• Effectuez impérativement un sertissage à froid à l'aide d'une pince munie d'une matrice hexagonale adaptée.
  • Pince pour câble de 6 à 50 mm²
  • Pince pour câble de 10 à 120 mm²

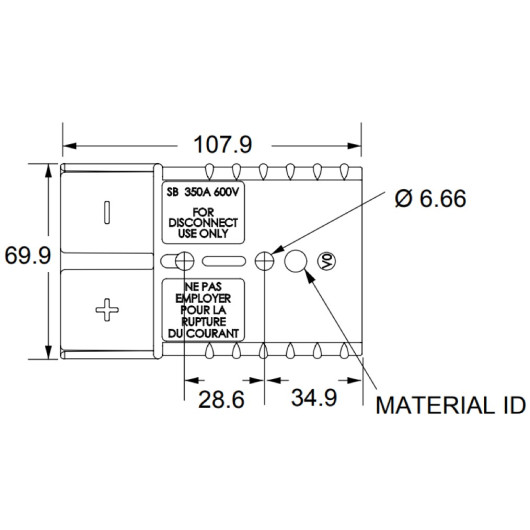

⚙️ Caractéristiques techniques du connecteur Anderson SB® 350

• Courant nominal max : 350 A
• Tension maximale : 600 V
• Genre : Hermaphrodite (2 connecteurs identiques s'assemblent ensemble)
• Matériau du boîtier : Polycarbonate haute résistance mécanique et UV
• Contacts : Alliage de cuivre plaqué argent
• Raccordement du câble : À sertir à la pince hydraulique (ne pas étamer ni meuler les brins du câble)

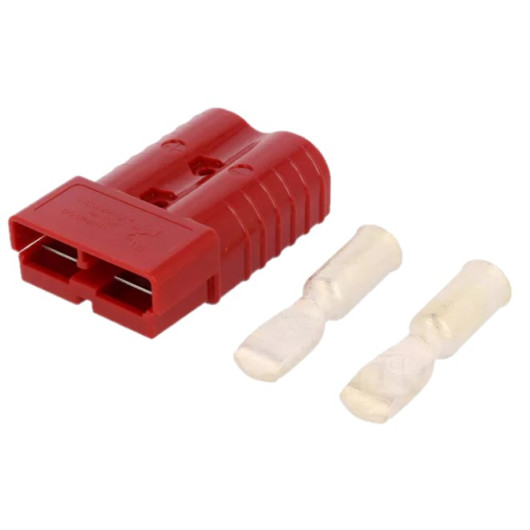

• Boîtier vendu à l'unité : Livré complet avec ses 2 contacts à sertir
