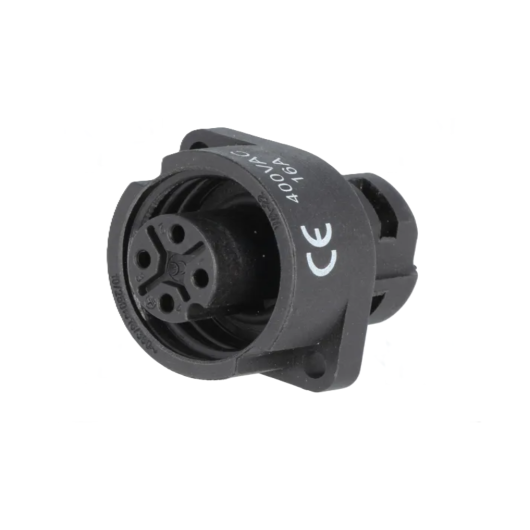

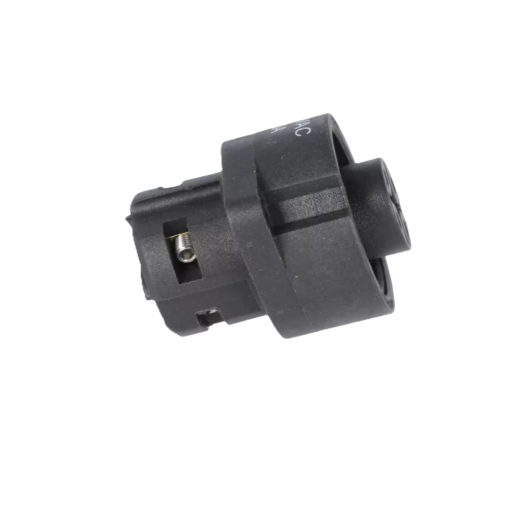

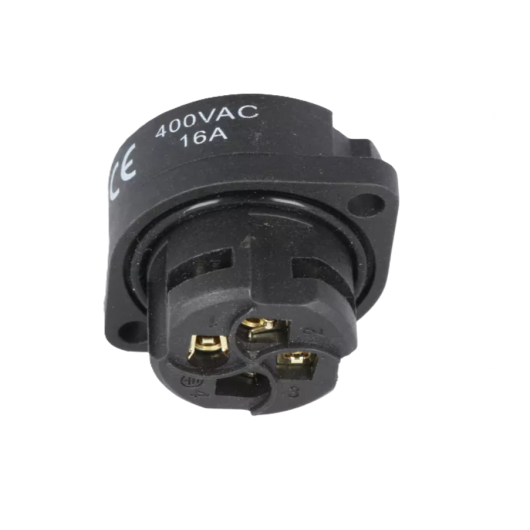

Socle pour connecteur mâle 3P 16A étanche WA22 WEIPU

Socle WEIPU pour connecteur mâle 3P 16A étanche WA22

WEIPU est un fabricant de référence dans le domaine des connecteurs industriels étanches, reconnu mondialement pour la fiabilité et la robustesse de ses produits. Ses accessoires de la série WA22 sont spécifiquement conçus pour s'intégrer parfaitement avec les connecteurs de la même gamme.

🔩 Un socle de fixation robuste pour une installation propre et sécurisée

Le socle pour connecteur mâle WA22 WEIPU 3P 16A est l'élément de fixation indispensable pour intégrer votre connecteur mâle WA22 sur une paroi, un tableau électrique ou tout autre support. Il permet une installation en applique propre et professionnelle, tout en maintenant l'étanchéité globale de l'ensemble lorsqu'il est associé au connecteur mâle WA22.

Fabriqué en plastique technique PA66 haute résistance, il supporte parfaitement les environnements marins : UV, humidité, projections d'eau salée. Sa conception assure un maintien ferme du connecteur grâce à un système de verrouillage fiable, évitant toute déconnexion accidentelle due aux vibrations ou aux mouvements du bateau. Compatible exclusivement avec les connecteurs mâles de la série WA22 WEIPU.

✅ Avantages du socle WA22 WEIPU

• Fixation stable et durable sur tout support
• Maintien du niveau d'étanchéité IP67 de l'ensemble
• Résistant aux UV, au sel et à l'humidité
• Compatible avec tous les connecteurs mâles WA22 WEIPU
• Installation simple par vissage
• Aspect propre et professionnel

🔧 Comment installer le socle WA22 WEIPU

1. Choisir l'emplacement de montage sur la paroi, le tableau ou le panneau, en veillant à laisser un accès suffisant pour le connecteur mâle.
2. Percer le support selon le gabarit de perçage WA22 (trou central + trous de fixation selon la référence du socle).
3. Passer les câbles à travers le support si nécessaire avant de fixer le socle.
4. Visser le socle sur le support à l'aide des vis de montage fournies, en veillant à faire un joint au SIKA 591 pour assurer l'étanchéité du passage de câble.
5. Connecter le câblage interne sur les bornes du socle en respectant le schéma de câblage.
6. Emboîter le connecteur mâle WA22 sur le socle et le verrouiller jusqu'au clic.

❓ Les questions les plus posées sur le socle connecteur mâle WA22 3P 16A WEIPU

Ce socle est-il compatible avec tous les connecteurs mâles WA22 ? Oui, ce socle est conçu exclusivement pour les connecteurs mâles de la série WA22 WEIPU, quel que soit le diamètre de câble du connecteur (ø 6,5 / 8,5 / 10,5 mm).

L'étanchéité est-elle maintenue avec le socle ? Oui, l'assemblage socle + connecteur mâle WA22 garantit l'étanchéité IP67 de l'ensemble.

Sur quel type de support peut-on fixer ce socle ? Il peut être fixé sur bois, composite, aluminium, acier inoxydable ou tout autre matériau rigide d'épaisseur adaptée.

Le socle peut-il être installé en position verticale ou horizontale ? Oui, le socle peut être monté dans toutes les orientations sans impact sur l'étanchéité ni le maintien du connecteur.

Les vis de fixation sont-elles fournies ? Oui, la visserie de montage est incluse avec le socle.

Peut-on utiliser ce socle sans connecteur branché ? Oui, mais dans ce cas il est fortement recommandé d'y associer le capuchon de protection WA22 pour maintenir l'étanchéité de l'ensemble.

🛠️ Applications recommandées

• Tableaux électriques de bord sur bateaux et pontons
• Fixation sur cloisons et tableaux de cockpit
• Intégration sur panneaux de distribution électrique nautique
• Montage sur plage arrière ou dans les coffres techniques
• Installations fixes en milieu marin ou portuaire
• Raccordements permanents sur équipements de pont

⭐ L'avis H2R Équipements

Le socle WA22 WEIPU est un accessoire simple mais essentiel pour réaliser des installations électriques propres et durables à bord. Sa qualité de fabrication est à la hauteur des connecteurs de la même gamme : robuste, résistant et bien conçu. On apprécie particulièrement la facilité de montage et la solidité du verrouillage du connecteur une fois en place. À associer systématiquement à un capuchon de protection lorsque le connecteur n'est pas utilisé, pour préserver l'étanchéité de l'ensemble dans la durée.

⚙️ Caractéristiques techniques du socle WA22 WEIPU

• Marque : WEIPU
• Série : WA22
• Type : Socle de fixation pour connecteur mâle étanche
• Nombre de pôles : 3P
• Intensité nominale : 16A
• Tension nominale : 250V AC
• Indice de protection (assemblé) : IP67
• Matière : Plastique technique PA66
• Mode de fixation : Vissage sur support
• Température de fonctionnement : -25°C à +80°C
• Compatibilité : Connecteurs mâles série WA22 WEIPU
