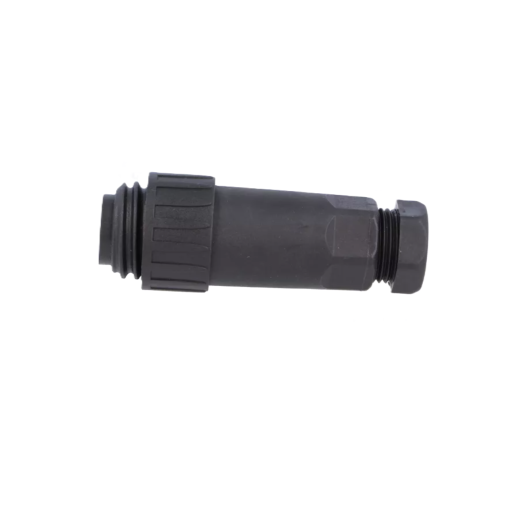

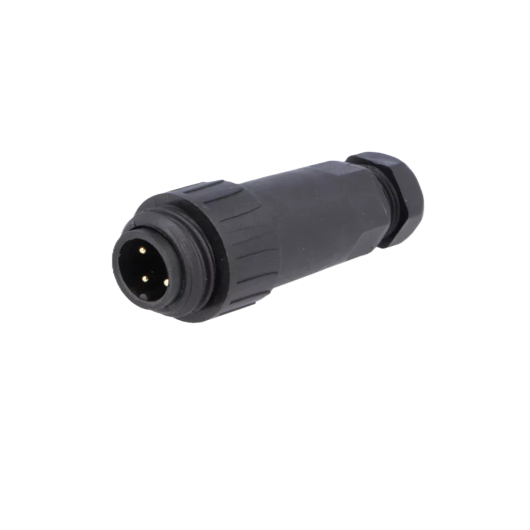

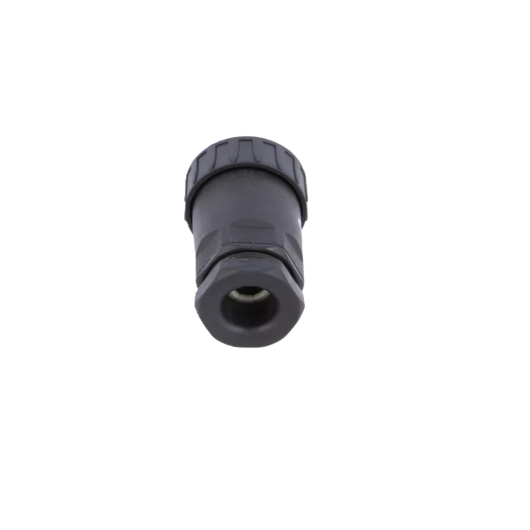

Connecteur 3P 16A étanche WA22 pour câble de ø 8,5 mm | Mâle WEIPU

Connecteur mâle étanche 3 P 16 A WA22 WEIPU pour gaine de 8,5 mm de diamètre

WEIPU est un fabricant de référence dans le domaine des connecteurs industriels étanches, reconnu mondialement pour la fiabilité et la robustesse de ses produits. Ses connecteurs de la série WA22 sont particulièrement plébiscités dans les environnements exigeants nécessitant une protection optimale contre l'humidité et la poussière.

🔌 Un connecteur mâle étanche polyvalent, idéal pour les sections de câble intermédiaires

Le connecteur mâle WEIPU WA22 3P 16A pour câble de ø 8,5 mm est la référence intermédiaire de la gamme, conçue pour s'adapter aux câbles de section moyenne couramment utilisés dans les installations nautiques exigeantes. Supportant 16 A sous 250 V AC, il offre une étanchéité IP67 grâce à son joint d'entrée de câble précisément calibré pour ø 8,5 mm.

Son corps en plastique technique haute résistance, son système de verrouillage sécurisé et sa compatibilité totale avec les socles et capuchons de la série WA22 WEIPU en font un connecteur fiable pour toutes vos connexions électriques en milieu marin ou humide. Ce format ø 8,5 mm est particulièrement adapté aux câbles d'alimentation de puissance intermédiaire à bord.

✅ Avantages du connecteur mâle WA22 ø 8,5 mm

• Étanchéité IP67garantie
• Joint calibré précisément pour câble ø 8,5 mm
• Idéal pour les sections de câble intermédiaires
• Compatible série WA22 WEIPU (socle, capuchon)
• Résistant à la corrosion et au milieu marin
• Connexion rapide et verrouillage sécurisé

🔧 Comment installer ce connecteur ?

1. Vérifier le diamètre de votre câble : ce connecteur est calibré pour un câble de ø 8,5 mm. Un câble hors tolérance compromettrait l'étanchéité de l'installation.
2. Démonter le corps arrière du connecteur et passer le câble à travers le presse-étoupe.
3. Dénuder les conducteurs sur environ 8 à 10 mm et les raccorder sur les bornes à vis du connecteur (respecter le schéma de câblage).
4. Visser le corps arrière fermement pour comprimer le joint d'étanchéité autour du câble et assurer l'indice IP.
5. Emboîter le connecteur sur le socle WA22 correspondant et verrouiller jusqu'au clic de sécurité.

❓ Les questions les plus posées sur ce produit

Quel indice de protection offre ce connecteur ? Correctement assemblé avec le joint ø 8,5 mm, il atteint une protection IP67 (immersion temporaire jusqu'à 1 m pendant 30 min).

Puis-je l'utiliser avec un câble de ø 6,5 mm ou de ø 10,5 mm ? Non. Chaque connecteur WA22 est livré avec un joint adapté à son diamètre nominal. Pour un autre diamètre, choisissez la référence correspondante (ø 6,5 mm ou ø 10,5 mm).

Ce connecteur est-il compatible avec le socle WA22 WEIPU ? Oui, tous les connecteurs mâles WA22 WEIPU s'emboîtent sur les socles et reçoivent les capuchons de la même série.

Quelle est la tension maximale admissible ? La tension nominale est de 250 V AC.

Le connecteur résiste-t-il à l'eau de mer ? Oui, les matériaux utilisés (PA66 et joints EPDM/silicone) sont résistants à la corrosion saline.

Combien de cycles de connexion ce connecteur supporte-t-il ? Le système de verrouillage WA22 est conçu pour de nombreux cycles de connexion/déconnexion sans perte d'étanchéité.

🛠️ Applications recommandées

• Alimentation de pompes de relevage et de cale
• Connexion de treuils ou cabestans électriques
• Raccordement d'éclairages de pont et de navigation
• Alimentation de sondeurs et d'instruments de bord
• Installations électriques sur bateaux et pontons
• Raccordements sur tableaux électriques en milieu humide

⭐ L'avis H2R Équipements

Le connecteur mâle WEIPU WA22 3P 16A ø 8,5 mm est notre référence intermédiaire la plus polyvalente de la gamme. Ce diamètre correspond à une très large proportion des câbles d'alimentation utilisés à bord, ce qui en fait le connecteur WA22 le plus fréquemment installé. La qualité de fabrication est excellente, le joint d'étanchéité tient parfaitement dans la durée, et le montage sur bornes à vis est simple même dans un espace contraint. Un produit fiable que nous recommandons pour la grande majorité des installations nautiques en 16 A.

⚙️ Caractéristiques techniques du connecteur mâle WA22 ø 8,5 mm

• Marque : WEIPU
• Série : WA22
• Type : Connecteur circulaire mâle étanche
• Nombre de pôles : 3 P
• Intensité nominale : 16 A
• Tension nominale : 250 V AC
• Diamètre de câble compatible : ø 8,5 mm
• Indice de protection : IP67
• Matière : Plastique technique PA66
• Température de fonctionnement : -25°C à +80°C
• Norme : CEI 61535 / EN 61535
