NEXANS Câble souple 35 mm²

Câble souple 35 mm² NEXANS pour circuit électrique de 12 & 24 V

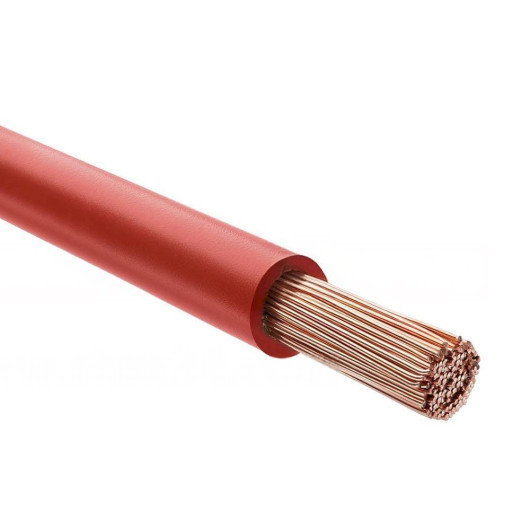

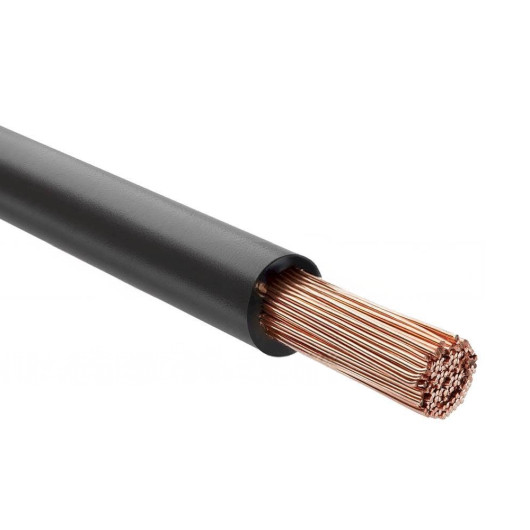

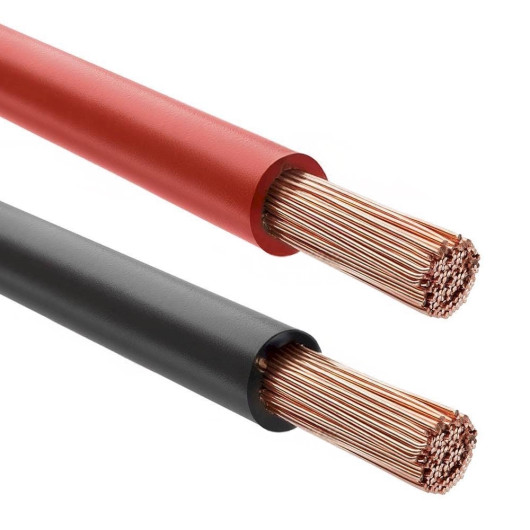

Câble électrique souple H07V-K 35 mm² noir ou rouge vendu au mètre pour la conception des circuits électrique 12V et 24V en particulier pour le raccordement des batteries auxiliaires, moteurs, (fonction de la longueur du câble.) Ce câble électrique est de grande qualité, il est fabriqué en France et normalisé pour ambiance humide avec âme en cuivre rouge, il convient parfaitement pour le bateau, camping-car et le fourgon.

Un câble extra souple facile à mettre en place, pour bateau, camping-car, fourgon ou site isolé

Un câble de 35 mm², sur une installation en 12, 24 ou 230 V, permet de transporter un courant intense, ce qui le rend parfait pour alimenter des appareils de puissance moyenne à grande. De plus, il réduit efficacement les chutes de tension, même sur de grandes distances.

Le câble de 35 mm² de section et un câble permettant de faire passer de la puissance jusqu'à 1200W, il peut être utilisé comme câble de démarrage sur un moteur hors-bord (max 70 CV) ou inbord (max 40 CV) à condition que la batterie de démarrage soit à proximité de ce dernier. De même pour un guindeau de taille moyenne (≈ 1000 W) disposant de sa propre batterie de servitude. Sur un van aménagé, un câble de 35 mm² est parfait pour brancher un convertisseur 12/230 de taille moyenne. Le branchement d'un coupleur séparateur peut aussi se faire à condition que ce dernier soit à très faible distance.

Pour une longueur aller-retour de 5 mètres, il peut supporter en toute sécurité jusqu’à 105 A, soit environ 1200 watts. À 10 mètres, l’intensité doit être limitée à 53 A (636 W), à 15 mètres, on passe à 35 A (420 W). Enfin, à 20 mètres, on descend à 26 A (≈ 310 W).

H2R-Equipements : le choix de la section de câble se fait en fonction de la puissance de votre appareil à raccorder et de la distance de câble nécessaire entre la batterie et le consommateur, pour sélectionner la section de câble correspondante a votre installation électrique 12V en bateau ou camping-car, référez-vous au tableau ci-dessous (en 24V l'intensité (A) double) :

👨‍🔧 L'accompagnement technique H2R Equipements pour votre projet

Chaque projet est unique. Pour valider votre installation, vous pouvez utiliser notre outil en ligne :

Vous préférez un conseil personnalisé ? Notre équipe technique est à votre disposition pour valider vos longueurs et sections : contactez-nous directement @/téléphone pour faire le point ensemble.

✂️ Vendu à la coupe sur mesure au mètre, on vous explique

Ce câble électrique est donc vendu au mètre, nous le découpons à la commande. Vous serez livré d'un morceau d'un seul tenant ; si par exemple vous avez besoin d'une longueur de 8 mètres, ajouter la quantité de 8 au panier, vous recevrez un seul morceau de 8 mètres de long. Vous ne recevrez jamais plusieurs morceaux de 1 m.

✅ Avantages et spécifications d'un H07V-K

Le câble H07V‑K est un câble unipolaire harmonisé, souple et isolé en PVC, conçu principalement pour le câblage interne d’armoires, d’appareils, de tableaux et d’équipements industriels, mais aussi sur des installations en courant continu basse tension, comme les fourgons aménagés ou les bateaux. Cet acronyme signifie :

• H : harmonisé (normes européennes)
• 07 : tension nominale 450/750 V (use en tension jusqu’à 700 V)
• V : gaine en PVC
• K : conducteur en cuivre souple, classe 5 (multibrins)

Ce câble souple est composé d’une âme multibrin en cuivre classe 5, ce qui lui confère une bonne flexibilité, idéale pour les montages sur lesquels le câble doit suivre des courbes comme le long d'une carrosserie ou d'une coque. Enfin, il est aussi isolé par une gaine en PVC.

• Norme H07V-K : gage de qualité et conformité
• Grande flexibilité : idéal pour les passages complexes
• Sécurité renforcée : isolation fiable et résistance à la chaleur
• Polyvalence : circuits 12V et 230V
• Indispensable pour VASP : homologation facilitée

🔧 Comment installer des cosses sur son câble électrique ?

Tout d'abord, dénudez l’extrémité du câble en veillant à ne pas abîmer les brins en cuivre. Torsadez-les légèrement afin de les maintenir regroupés, puis chauffez les brins avec un fer à souder, puis appliquez une fine couche d’étain de manière uniforme. L’objectif est d’obtenir un brin rigide, lisse et bien étamé, sans excès de matière, afin qu’il s’insère facilement dans la cosse. Laissez refroidir complètement le fil étamé avant de poursuivre.

Insérez ensuite ce conducteur étamé dans une cosse tubulaire adaptée à la section du câble. Veillez à ce qu’il entre jusqu’au fond de la cosse, sans forcer ni laisser de brins à l’extérieur. Placez alors l’ensemble dans une pince à sertir appropriée, avec un profil hexagonal ou carré selon le type de cosse, puis effectuez un sertissage franc et homogène. Vérifiez que la cosse est bien serrée autour du conducteur, sans jeu ni écrasement excessif.

Pour renforcer la fiabilité de la connexion, notamment dans un environnement marin, il est fortement recommandé d’ajouter une gaine thermorétractable. Cette gaine, une fois chauffée, assurera une protection étanche contre l’humidité et limitera les risques de corrosion. Chauffez-la uniformément jusqu’à ce qu’elle épouse parfaitement la cosse et le câble.

Pour l'homologation VASP d'un van et fourgon aménagé 🗒️

Vous aménagez un van ou un fourgon et souhaitez le faire certifier VASP ?

Pour obtenir l’homologation VASP (Véhicule Automoteur Spécialement Aménagé), il est indispensable de respecter les normes électriques en vigueur. Les câbles H07V-K font partie des références exigées par la DREAL pour garantir la sécurité des circuits.Ce câble électrique répond donc à ses exigences.

⚙️ Caractéristiques du câble souple 35 mm² mono-conducteur H07V-K NEXANS

• Câble électrique : H07V-K
• Section : 35 mm²
• Diamètre : 13 mm
• Conditionnement : Vendu au mètre
• Âme : Souple 100 % cuivre rouge
• Normes : HAR & ISO 10133/13297
• Couleurs : Rouge ou Noir
• Masse approximative 330 kg/km
• Plage de température d'utilisation : -5 à 60 °C
• Produit sur découpe à la commande, ni repris ni échangé
