NEXANS Câble souple 10 mm²

Câble souple 10 mm² NEXANS pour circuit électrique de 12 & 24 V

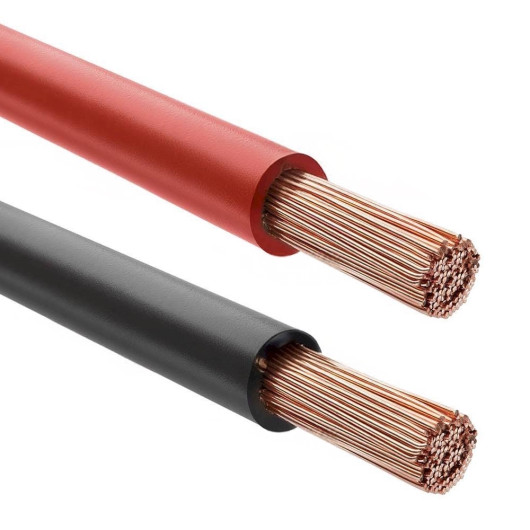

NEXANS Câble électrique souple 10 mm² noir ou rouge pour la conception des circuits électrique 12V, 24V et 230, en particulier pour le raccordement du réfrigérateur, batteries (selon l’éloignement), répartiteur de charge...

Câble électrique souple NEXANS grande qualité, fabriqué en France et normalisé pour ambiance humide avec âme souple en cuivre rouge, il convient parfaitement pour le bateau, camping-car et le fourgon, section de câble 10 mm², idéal pour les appareils à forte consommation électrique, vendu aux mètres.

❓ Comment installer des cosses sur son câble électrique ?

Tout d'abord, dénudez l’extrémité du câble en veillant à ne pas abîmer les brins en cuivre. Torsadez-les légèrement afin de les maintenir regroupés, puis chauffez les brins avec un fer à souder, puis appliquez une fine couche d’étain de manière uniforme. L’objectif est d’obtenir un brin rigide, lisse et bien étamé, sans excès de matière, afin qu’il s’insère facilement dans la cosse. Laissez refroidir complètement le fil étamé avant de poursuivre.

Insérez ensuite ce conducteur étamé dans une cosse tubulaire adaptée à la section du câble. Veillez à ce qu’il entre jusqu’au fond de la cosse, sans forcer ni laisser de brins à l’extérieur. Placez alors l’ensemble dans une pince à sertir appropriée, avec un profil hexagonal ou carré selon le type de cosse, puis effectuez un sertissage franc et homogène. Vérifiez que la cosse est bien serrée autour du conducteur, sans jeu ni écrasement excessif.

Pour renforcer la fiabilité de la connexion, notamment dans un environnement marin, il est fortement recommandé d’ajouter une gaine thermorétractable. Cette gaine, une fois chauffée, assurera une protection étanche contre l’humidité et limitera les risques de corrosion. Chauffez-la uniformément jusqu’à ce qu’elle épouse parfaitement la cosse et le câble.

❓ Quelle utilisation pour un câble de 10 mm² suivant la longueur de ce dernier ?

Un câble de 10 mm², sur une installation en 12 V, permet de transporter un courant plus intense, ce qui le rend parfait pour alimenter des appareils de puissance moyenne. De plus, il réduit efficacement les chutes de tension, même sur de moyennes distances.

Un câble de 10 mm² pourra permettre d'alimenter une prise sur lequel un gros consommateur serait branché tel qu'une bouilloire, un grille-pain ou une machine à café. Il permet aussi d'alimenter un chargeur booster DC-DC pour la recharge de votre batterie auxiliaire ou secondaire du bateau ou du van aménagé.

Pour une longueur aller-retour de 5 mètres, il peut supporter en toute sécurité jusqu’à 30 A, soit environ 360 watts. À 10 mètres, l’intensité doit être limitée à 15 A (180 W), à 15 mètres, on passe à 10 A (120 W). Enfin, à 20 mètres, on descend à 8 A (≈ 96 W). Le 10 mm² est donc un bon compromis pour les circuits principaux dans un van ou un bateau, notamment pour alimenter des consommateurs jusqu'à 300 W.

H2R-Equipements : le choix de la section de câble se fait en fonction de la puissance de votre appareil à raccorder et de la distance de câble nécessaire entre la batterie et le consommateur, pour sélectionner la section de câble correspondante a votre installation électrique 12V en bateau ou camping-car, référez-vous au tableau ci-dessous (en 24V l'intensité (A) double) :

👨‍🔧 L'accompagnement technique H2R Equipements pour votre projet

Chaque projet est unique. Pour valider votre installation, vous pouvez utiliser notre outil en ligne :

✂️ Découpé à la commande sur mesure, du câble électrique qui s'adapte à vos besoins

Ce câble électrique est donc vendu au mètre, nous le découpons à la commande. Vous serez livré d'un morceau d'un seul tenant ; si par exemple vous avez besoin d'une longueur de 8 mètres, ajouter la quantité de 8 au panier, vous recevrez un seul morceau de 8 mètres de long. Vous ne recevrez jamais plusieurs morceaux de 1 m.

✅ Un câble H07V-K : un câble électrique plein d'avantages

Le câble H07V‑K est un câble unipolaire harmonisé, souple et isolé en PVC, conçu principalement pour le câblage interne d’armoires, d’appareils, de tableaux et d’équipements industriels, mais aussi sur des installations en courant continu basse tension, comme les fourgons aménagés ou les bateaux. Cet acronyme signifie :

• H : harmonisé (normes européennes)
• 07 : tension nominale 450/750 V (use en tension jusqu’à 700 V)
• V : gaine en PVC
• K : conducteur en cuivre souple, classe 5 (multibrins)

Ce câble souple est composé d’une âme multibrin en cuivre classe 5, ce qui lui confère une bonne flexibilité, idéale pour les montages sur lesquels le câble doit suivre des courbes comme le long d'une carrosserie ou d'une coque. Enfin, il est aussi isolé par une gaine en PVC.

• Norme H07V-K : gage de qualité et conformité
• Grande flexibilité : idéal pour les passages complexes
• Sécurité renforcée : isolation fiable et résistance à la chaleur
• Polyvalence : circuits 12V et 230V
• Convient pour VASP : lors de l'aménagement d'un van ou d'un fourgon

🆗 Convient pour une homologation VASP de votre véhicule

Vous aménagez un van ou un fourgon et souhaitez le faire certifier VASP ?

Pour obtenir l’homologation VASP (Véhicule Automoteur Spécialement Aménagé), il est indispensable de respecter les normes électriques en vigueur. Les câbles H07V-K font partie des références exigées par la DREAL pour garantir la sécurité des circuits. Ce câble électrique répond donc à ses exigences.

Caractéristiques du câble souple 10 mm² mono-conducteur H07V-K NEXANS

• Câble électrique : H07V-K
• Section : 10 mm²
• Diamètre : 7,6 mm
• Conditionnement : Vendu au mètre
• Âme : Souple 100 % cuivre rouge
• Normes : HAR & ISO 10133/13297

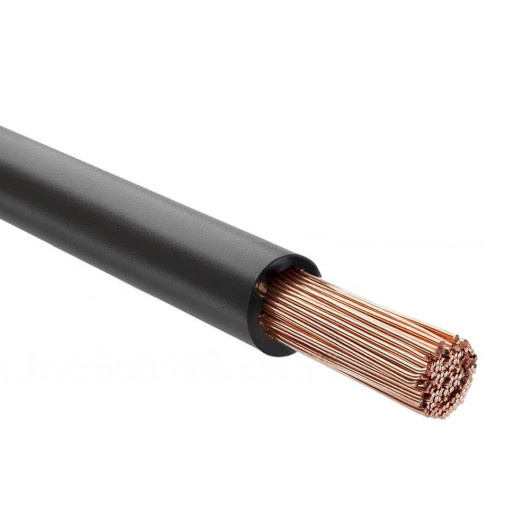

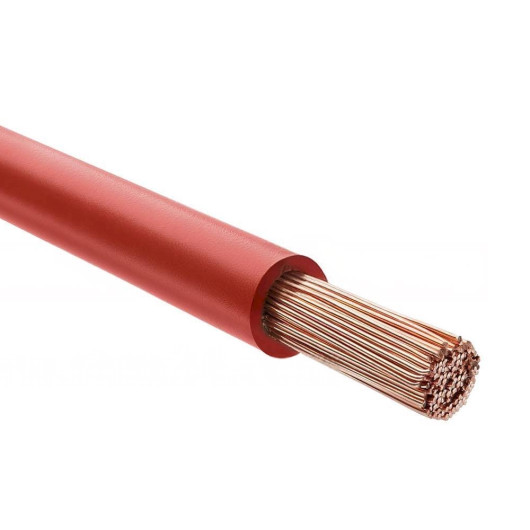

• Couleurs : Rouge ou Noir
• Masse approximative 111 kg/km
• Plage de température d'utilisation : -5 à 60 °C
• Produit sur découpe à la commande, ni repris ni échangé
