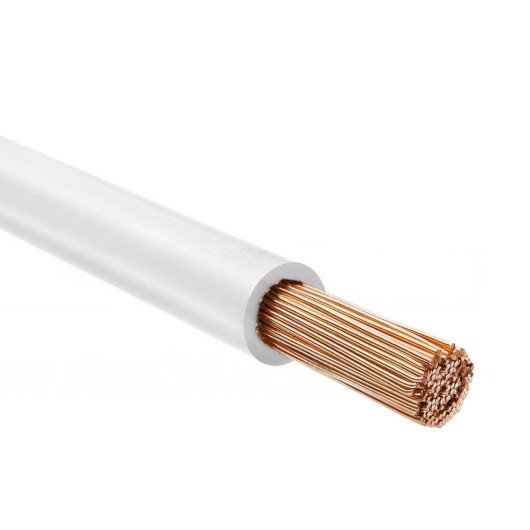

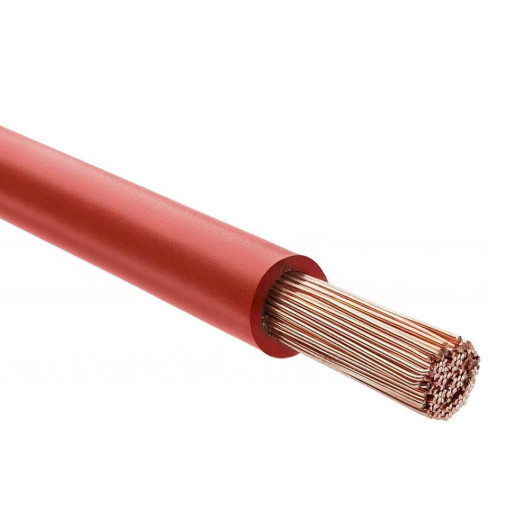

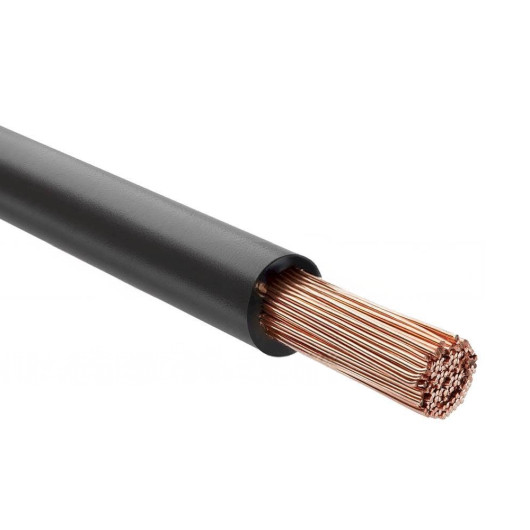

NEXANS Câble 1,5 mm²

Câble souple H07V-K NEXANS de 1,5 mm² pour circuit électrique basse tension 12 & 24 V

Câble électrique souple H07V-K de 1.5 mm² de section. Conçu pour la conception des circuits électrique 12V, 24V et 230V dans le bateau, fourgon et camping-car. Ce câble de grande qualité fabriqué en France est normalisé pour ambiance humide avec âme souple en cuivre rouge. Ces modèles de câbles sont vendus à la coupe au mètre pour vous permettre de parfaitement dimensionner vos besoins sans avoir trop de chutes.

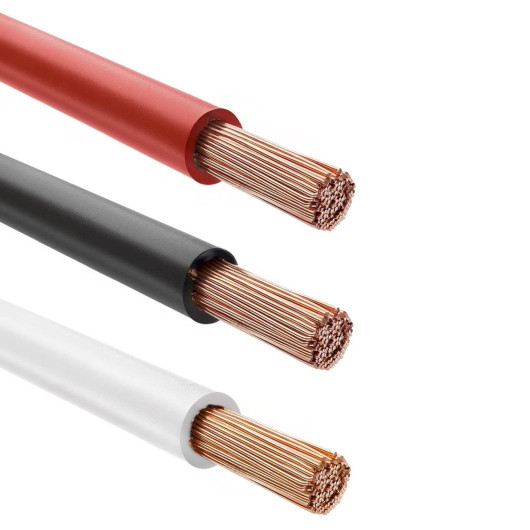

Ce câble est proposé en diverses couleurs : rouge, blanc et noir pour permettre de mieux distinguer son installation électrique. Par convention, on utilisera un câble rouge pour le pôle positif de son installation électrique et un câble noir pour le pôle négatif de cette dernière.

❓ Qu'est-ce qu'un câble H07V-K et quels sont ses avantages ?

Le câble H07V‑K est un câble unipolaire harmonisé, souple et isolé en PVC, conçu principalement pour le câblage interne d’armoires, d’appareils, de tableaux et d’équipements industriels, mais aussi sur des installations en courant continu basse tension, comme les fourgons aménagés ou les bateaux. Cet acronyme signifie :

• H : harmonisé (normes européennes)
• 07 : tension nominale 450/750 V (use en tension jusqu’à 700 V)
• V : gaine en PVC
• K : conducteur en cuivre souple, classe 5 (multibrins)

Ce câble souple est composé d’une âme multibrin en cuivre classe 5, ce qui lui confère une bonne flexibilité, idéale pour les montages sur lesquels le câble doit suivre des courbes comme le long d'une carrosserie ou d'une coque. Enfin, il est aussi isolé par une gaine en PVC.

Quelle utilisation pour un câble de 1,5 mm² suivant la longueur de ce dernier

Sur une installation en 12 volts, un câble de 1,5 mm² convient pour alimenter des appareils à faible consommation sur des courtes distances a modéré.

Il est idéal pour l’éclairage LED intérieur ou extérieur, les petites pompes à eau (type pompe de rinçage ou d’évier), les ventilateurs basse puissance, les chargeurs USB, ou encore un petit réfrigérateur à compression consommant autour de 3 à 5 A (≈ 40 à 60 W) sur une très courte distance.

Toutefois, la longueur du câble a un impact direct sur la chute de tension, et donc sur les performances.

Pour une longueur aller-retour de 5 mètres, un câble de 1,5 mm² peut supporter environ 4,5 A, soit environ 54 W. À 10 mètres, le courant doit être limité à environ 2 A (≈ 27 W), sous peine d’avoir une chute de tension supérieure à 3 %, ce qui pourrait endommager les équipements ou empêcher leur bon fonctionnement. Le câble de 1,5 mm² est adapté aux circuits secondaires de faible puissance, mais devient rapidement limité dès que la distance ou la consommation augmente.

✂️ Un câble découpé à la commande sur mesure, vendu au mètre.

Afin de s'adapter à vos besoins d'aménagement, ce câble électrique est donc vendu au mètre, nous le découpons à la commande. Vous serez livré d'un morceau d'un seul tenant ; si par exemple vous avez besoin d'une longueur de 8 mètres, ajouter la quantité de 8 au panier, vous recevrez un seul morceau de 8 mètres de long. Vous ne recevrez jamais plusieurs morceaux de 1 m.

👨‍🔧 L'accompagnement technique H2R Equipements pour votre projet

Chaque projet est unique. Pour valider votre installation, vous pouvez utiliser notre outil en ligne :

Vous préférez un conseil personnalisé ? Notre équipe technique est à votre disposition pour valider vos longueurs et sections : contactez-nous directement @/téléphone pour faire le point ensemble.

Pour sélectionner la section de câble correspondante a votre installation électrique 12V en bateau ou camping-car, référez-vous au tableau ci-dessous :

📏 Un câble électrique vendu au mètre linéaire

Afin de s'adapter à vos besoins d'aménagement, ce câble électrique est donc vendu au mètre, nous le découpons à la commande. Vous serez livré d'un morceau d'un seul tenant ; si par exemple vous avez besoin d'une longueur de 8 mètres, ajoutez la quantité de 8 au panier, vous recevrez un seul morceau de 8 mètres de long. Vous ne recevrez jamais plusieurs morceaux de 1 m.

❓ Comment installer des cosses sur son câble électrique ?

Tout d'abord, dénudez l’extrémité du câble en veillant à ne pas abîmer les brins en cuivre. Torsadez-les légèrement afin de les maintenir regroupés, puis chauffez les brins avec un fer à souder, puis appliquez une fine couche d’étain de manière uniforme. L’objectif est d’obtenir un brin rigide, lisse et bien étamé, sans excès de matière, afin qu’il s’insère facilement dans la cosse. Laissez refroidir complètement le fil étamé avant de poursuivre.

Insérez ensuite ce conducteur étamé dans une cosse tubulaire adaptée à la section du câble. Veillez à ce qu’il entre jusqu’au fond de la cosse, sans forcer ni laisser de brins à l’extérieur. Placez alors l’ensemble dans une pince à sertir appropriée, avec un profil hexagonal ou carré selon le type de cosse, puis effectuez un sertissage franc et homogène. Vérifiez que la cosse est bien serrée autour du conducteur, sans jeu ni écrasement excessif.

Pour renforcer la fiabilité de la connexion, notamment dans un environnement marin, il est fortement recommandé d’ajouter une gaine thermorétractable. Cette gaine, une fois chauffée, assurera une protection étanche contre l’humidité et limitera les risques de corrosion. Chauffez-la uniformément jusqu’à ce qu’elle épouse parfaitement la cosse et le câble.

✅ Avantages des câbles H07V-K

• Norme H07V-K : gage de qualité et conformité
• Grande flexibilité : idéal pour les passages complexes
• Sécurité renforcée : isolation fiable et résistance à la chaleur
• Polyvalence : circuits 12V et 230V
• Indispensable pour VASP : homologation facilitée

VASP et câbles électriques H07V-K : c'est conforme ✅

Vous aménagez un van ou un fourgon et souhaitez le faire certifier VASP ?

Pour obtenir l’homologation VASP (Véhicule Automoteur Spécialement Aménagé), il est indispensable de respecter les normes électriques en vigueur. Les câbles H07V-K font partie des références exigées par la DREAL pour garantir la sécurité des circuits.Ce câble électrique répond donc à ses exigences.

Caractéristiques du câble souple 1.5 mm² mono-conducteur H07V-K NEXANS

• Câble électrique : H07V-K
• Section : 1.5 mm²
• Diamètre : 2,8 à 3,4 mm
• Conditionnement : Vendu au mètre
• Âme : Souple 100 % cuivre rouge
• Normes : HAR & ISO 10133/13297
• Couleurs : Rouge, Noir ou Blanc
• Masse approximative 19 kg/km
• Plage de température d'utilisation : -5 à 60 °C
• Produit sur découpe à la commande, ni repris ni échangé
